Диапазон частот TDS-535-2: 25 - 1000 МГц
• Диполи в полдлины волны
• Передающие и приемные функции
• Идеально для точных ЭМ измерений
• Возможность тестирования излучений
• Измерения затуханий (FCC или VDE)
• Малые потери, низкий коэфф. КСВ
• Симметричная конструкция FCC
• Четыре симметрирующих устройства (2 набора)
• Калибровка индивидуальная (3м и 10м)
Описание набора диполей TDS-535-2
Набор TDS-535-2 состоит из настроенных дипольных антенн, которые обеспечивают стандарт для точных измерений затухания (ANSI C63.5, OET-55) и ЭМ измерений.
Данное оборудование AH Systems индивидуально калибруются (ANSI C63.5) на 3 и 10м.

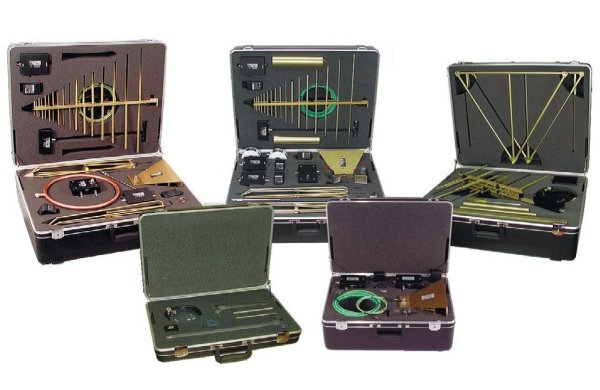

Набор диполей TDS-535-2 размещается в специальном кейсе, удобном для транспортировки.
Кейс имеет легкую и надежную конструкцию, предохраняющую элементы набора TDS-535-2 от повреждений.
Набор TDS-535-2 включает: симметрирующие элементы, кабель, рулетку, зажим для крепления к штативу антенны.
Комплектация набора антенн TDS-535-2
| Состав набора TDS-535-2 | Частотный диапазон | Описание набора A.H.Systems |
| FCC-1 | 25 МГц – 70 МГц | Антенна дипольная, настроенная |
| FCC-2 | 65 МГц – 180 МГц | Антенна дипольная, настроенная |
| FCC-3 | 170 МГц – 340 МГц | Антенна дипольная, настроенная |
| FCC-4 | 325 МГц – 1000 МГц | Антенна дипольная, настроенная |
| SAC-213-10 | до 5 ГГц | Кабель 10 м, N(m) - N(m) |
| TSC-535 | Кейс для настроенных диполей, 28" х 23" х 7" | |
| Выдвижные элементы | ||
| Телескопические элементы | ||
| Симметричный монтажный зажим | ||
| Рулетка |
