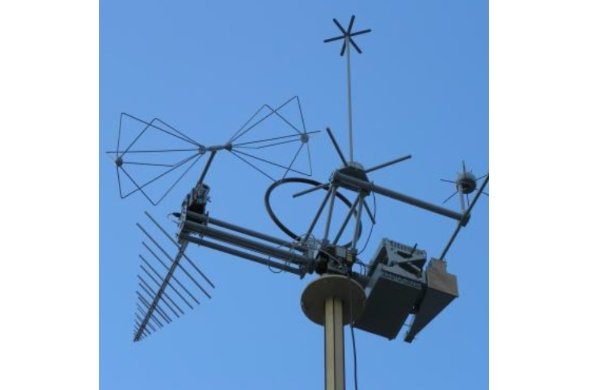

Антенные посты комплектуются антенными системами, РПУ и другими элементами СВЧ тракта. Рабочий диапазон частот от 9 кГц до 60 ГГц. По требованию заказчика, посты комплектуются устройствами позиционирования и опорно-поворотными устройствами.
Состав антенного поста 9 кГц – 40 ГГц:
1. Комплект антенн:
- П6-119 с функцией бланкирования (измерения магнитного поля в диапазоне 9кГц – 30 МГц);
- П6-120 с функцией бланкирования (измерения электрического поля в диапазоне 9кГц – 30 МГц);
- АС7.22 (обеспечение режима поиска в диапазоне 300 МГц – 2 ГГц);
- АС7.23 (обеспечение режима поиска в диапазоне 1 ГГц – 18 ГГц);
- АС7.24 (обеспечение режима поиска в диапазоне 18 ГГц – 40 ГГц);
- П6-121 (измерения в диапазоне 30 МГц – 300 МГЦ);
- П6-125 (измерения в диапазоне 2 ГГц – 18 ГГЦ);
- П6-129 (измерения в диапазоне 18 ГГц – 40 ГГЦ);
2. Комплект транспонаторов частоты:
- СК4РТ 1-18/2-4
- СК4РТ 1-18-40/2-4
3. Организатор устройств в комплекте с координатными устройствами.
4. Комплект вспомогательного оборудования
(организатор электропитания, кабель-организатор)
5. Безрастяжная телескопическая мачта.
(покупное изделие)
Особенности поста:
- Опорно-поворотное устройство обеспечивает управление положением антенн в горизонтальной плоскости от 0 до 360 градусов, в вертикальной плоскости от -10 до 70 градусов;
- Антенно-подъемное устройство обеспечивает высоту подъема антенн до 10 м, без применения растяжек при ветровой нагрузке до 11 м/с;
- Максимальная вертикальная нагрузка – 140 кг.
- Работа при скорости ветра до 11 м/с, максимальная скорость ветра до 25 м/с
- Амплитудное пеленгование путем вращения измерительных антенных систем по азимуту, в диапазоне частот от 2 ГГц до 40 ГГц дополнительно по углу места.
