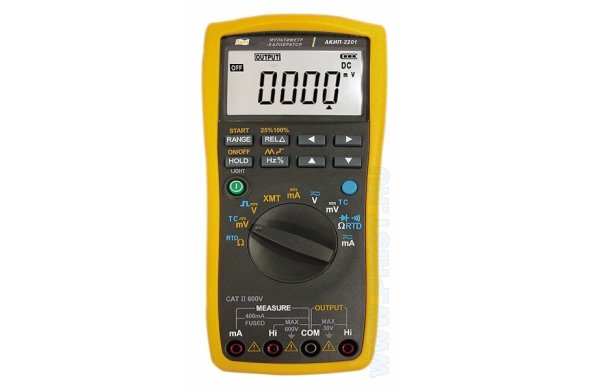

Мультиметр-калибратор АКИП-2201 Мультиметр-калибратор процессов АКИП-2201 сочетает в себе два наиболее часто используемых любым техническим специалистом инструмента. Он представляет собой комбинацию универсального цифрового мультиметра и калибратора петли тока в одном цельном, надежном и портативном инструменте. Поэтому отпадает необходимость иметь под рукой при диагностике и эксплуатационном контроле целый набор других тестеров и специализированных приборов. Калибратор АКИП-2201 поддерживает функцию калибровки петли при использовании внешнего источника постоянного тока в 24 вольта. Данный режим востребован при проведении испытаний датчиков и передающих устройств, а также других преобразователей из номенклатуры вторичной аппаратуры. • Малогабаритный комбинированный прибор: мультиметр и калибратор петли (имитатор сигналов от первичных преобразователей для калибровки вторичной аппаратуры) • Базовая погрешность 0,2% • Измерительные функции: пост. и переменное напряжение, пост. и переменный ток, сопротивление, частота, коэффициент заполнения, термопара, термосопротивление, прозвонка, тест диодов, автоматическая компенсация холодной стороны термопары • Выходные функции: пост. напряжение, пост. ток, сопротивление, частота, термопара, термосопротивление, калибратор петли тока с внешним источником (XMT), автоматическая компенсация холодной стороны термопары • Большой 4-х разрядный индикатор (3 изм./с) • Батарейное питание, индикатор заряда батарей • Функция автоматического отключения питания |
Технические данные | ||||
Функция измерения | ||||
Режим | Предел | Диапазон измерений | Разрешение | Погрешность |
Постоянное напряжение | 40 мВ | - 40 мВ…40 мВ | 0,01 мВ | 0,5 %+6 емр |
400 мВ | - 400 мВ…400 мВ | 0,1 мВ | 0,2 %+4 емр | |
4 В | - 4 В…4 В | 1 мВ | ||
40 В | - 40 В…40 В | 10 мВ | ||
400 В | - 400 В…400 В | 0,1 В | ||
Переменное напряжение (40-500 Гц) |
400 мВ | 0…400 мВ | 0,1 мВ | 1 %+4 емр |
4 В | 0…4 В | 1 мВ | 0,5 %+4 емр | |
40 В | 0…40 В | 10 В | ||
400 В | 0…400 В | 0,1 В | ||
Постоянный ток | 40 мА | - 40 мА …40 мА | 0,01 мА | 0,2%+4 емр |
400 мА | - 400 мА…400 мА | 0,1 мА | ||
Переменный ток (40-500 Гц) |
40 мА | 0…40 мА | 0,01 мА | 0,5%+4 емр |
400 мА | 0…400 мА | 0,1 мА | ||
4000 мА | 0…4000 мА | 1 мкА | ||
Частота (от 0,7 Вскз) | 50 Гц | 0…50 Гц | 0,01 Гц | 0,1%+3 емр |
500 Гц | 0…500 Гц | 0,1 Гц | ||
5 кГц | 0…5 кГц | 1 Гц | ||
50 кГц | 0…50 кГц | 0,01 кГц | ||
100 кГц | 0…100 кГц | 0,1 кГц | ||
Сопротивление | 400 Ом | 0…400 Ом | 0,1 Ом | 0,2%+4 емр |
4 кОм | 0…4 кОм | 1 Ом | ||
40 кОм | 0…40 кОм | 0,01 кОм | ||
400 кОм | 0…400 кОм | 0,1 кОм | ||
4 МОм | 0…4,00 МОм | 1 кОм | ||
40 МОм | 0…40,0 МОм | МОм | 1%+4 емр | |
Коэффициент заполнения | 0,1 %...99% | 0,1 % | 1 % | |
Тест диодов | 1 В | 0,001 В | 10 % | |
Измерение температурыс помощью термопар |
R | -40…1760 °C | 1 °C | 0,5%+3 емр (<=100 °C) |
S | -20…1760 °C | 0,5%+2 емр (>100 °C) | ||
K | -200…1370,0 °C | 1 °C | 0,2%+2 емр (<=-100 °C) 0,5%+1 емр (>-100 °C) |
|
E | -200…1000,0 °C | |||
J | -200…1200,0 °C | |||
T | -200 …400,0 °C | |||
N | -200…1300,0 °C | 0,5%+3 емр (400~600 °C) | ||
B | 400…1800 0 °C | 1 °C | 0,5%+2 емр (>600 °C) | |
Измерение температуры с помощью термосопротивления |
PT100 | 200…850 °C | 1 °C | 0,5%+2 емр |
Cu50 | -50…150 °C | 0,5%+4 емр | ||
Функция калибратора | ||||
Выходной режим | Предел | Диапазон измерений | Разрешение | Погрешность |
Постоянное напряжение | 100 мВ | -10 мВ…110 мВ | 1 мкВ | 0,2%+4 емр |
5 В | -0,5 В…5,5 В | 10 мкВ | ||
Постоянный ток | 20 мА | 0 мА …22 мА | 10 мкА | 0,2%+4 емр |
Частота | 100 Гц | 1…110 Гц | 0,1 Гц | 0,2%+2 емр |
1 кГц | 0,1…1,1 кГц | 1 Гц | ||
10 кГц | 1…11 кГц | 0,1 кГц | ||
1 кГц | 1 кГц…110 кГц | 1 Гц | ||
10 кГц | 0,1 кГц | |||
100 кГц | 1 кГц | |||
Сопротивление | 400 Ом | 0 Ом…400 Ом | 0,1 Ом | 0,2%+4 емр |
Имитация статической хар-ки термопары |
R | -40…1760 °C | 1 °C | 0,5%+3 емр ( |
S | -20…1760 °C | 0,5%+2 емр (>100 °C) | ||
K | -200…1370,0 °C | 0,1 °C | 0,2%+20 емр (<=-100 °C) 0,5%+10 емр (>-100 °C) |
|
E | -200,0…1000,0 °C | |||
J | -200,0…1200,0 °C | |||
T | -200 …400,0 °C | |||
N | -200…1300,0 °C | |||
B | 400…1800 °C | 1 °C | 0,5%+3 емр (400~600 °C) 0,5%+2 емр (>600 °C) |
|
Имитация статической хар-ки термосопротивления |
PT100 | -200…850 °C | 0,1 °C | 0,2%+6 емр |
Cu50 | -50…150 °C | |||
Общие характеристики | ||||
Питание | 6В, 4х1,5В батареи тип ААА | |||
Условия эксплуатации | 0…50 °C (≤80% | |||
Условия хранения | -10…55 °C (≤90%) | |||
Исполнение | МЭК 61010; макс. напряжение вход - до 600Впик; выход – до 30В (пост) | |||
Время самопрогрева | 10 минут | |||
Дисплей | ЖКИ 68 х 36 мм (2-х строчный) | |||
Подсветка | Есть (с регулировкой длительности 0…9000с) | |||
Размеры | 205 х 95 х 42 мм | |||
Вес | 500 гр. | |||
Комплект поставки | • Измерительные провода (2) • Зажим «крокодил» (2) • Предохранитель (2) • Батареи (4, тип ААА) • Инструкция |
