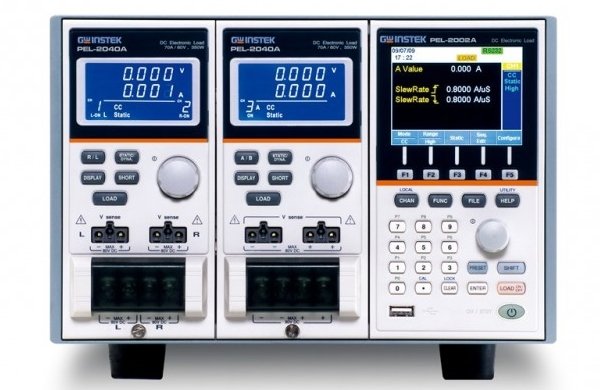

Модульная система электронных нагрузок GW Instek PEL-72020

Артикул: 1-6678

• Мощность: 100 Вт
• Ток в нагрузке: 0 … 20 А
• Напряжение на нагрузке: 1… 80 В
• Номинальная мощность: 110 Вт
• Вх. сопротивление: 800 кОм (нагрузка отключена)
Режим постоянного напряжения
• Диапазон уст-ки: 1… 80 В
• Дискр. установки: 20 мВ
Режим постоянного сопротивления
• Диапазон установки (Ом): 0,075 … 300 (100 Вт/16 В) / 3,75 – 15К (100Вт/80 В)
• Вес: 3,8 кг





Модульная система электронных нагрузок GW Instek PEL-72020


Благодаря специальным режимам и высоким техническим параметрам (высокая скорость реакции, высокая разрядность и точность воспроизведения параметров) новые нагрузки производства компании Good Will Instrument позволяют провести полное тестирование источников тока и напряжения с использованием высокоэффективного скоростного моделирования реальных процессов. Данная серия использует гибкую модульную конфигурацию, позволяющую провести тестирование как маломощных (до 100 Вт), так и высокомощных (до 7 кВт) источников, а также провести испытания многоканальных устройств.

• Режимы работы нагрузки: постоянный ток; постоянное напряжение и постоянное сопротивление
• Высокая точность и разрешение, динамический режим работы
• Регулируемая скорость нарастания нагрузки
• Мультиканальный режим (до 8 каналов)
• Параллельное соединение модулей для увеличения нагрузки
• Функция контроля (управления параметрами нагрузки) - внешним сигналом
• Режим симуляции нагрузки (задание последовательности функций)
• Установка ограничения по мощности, току, напряжению, температуре
• 4-х проводная схема подключения нагрузки
• Интерфейсы USB / RS-232 (опция – GPIB




Характеристики
Входные параметры
Каналы L/R L/R
Диапазон Низкий Высокий
Мощность 100 Вт 100 Вт
Ток в нагрузке 0 … 2 А 0 … 20 А
Напряжение на нагрузке 1… 80 В 1… 80 В
Режим постоянного напряжения
Диапазон уст-ки 1… 80 В
Дискр. установки 20 мВ
Погрешность установки ±(0,1% Uуст+0,1 % Uконечн)
Режим постоянного сопротивления
Диапазон установки (Ом) 0,075 … 300 (100 Вт/16 В)
3,75 – 15К (100Вт/80 В)
Погрешность установки 300 Ом: ±(0,2%) / 15 кОм: ±(0,1%)
При Uвх≥2,5 В
Режим постоянного тока, статический режим
Диапазон установки 0 … 2 А
Дискретность установки 0,5 мА
Погрешность установки ±(0,1% Iуст+0,1% I конечн)
Режим постоянного тока, динамический режим
Диапазон установки 0 … 2 А
Разрешение 0,5 мА
Диапазон скорости 0,32 … 80 мА/мкс
Дискретность уст. скорости 0,32 мА/мкс
Диапазон уст. периода (T1 и Т2) 0,025 мс … 10 мс
1 мс … 30 с
Дискретность уст. периода 1 мкс / 1 мс
Погрешность 1 мкс / 1 мс + 100 ppm
Защита от перегрузки по мощности
Диапазон 1 … 120 Вт
Разрешение 0,5 Вт
Погрешность ±(2 % Pуст+0,25% Pконечн)
Защита от перегрузки по току
Диапазон 0 … 20,4 А
Разрешение 0,05 А
Погрешность ±(2 % Iуст+0,25% Iконечн)
Защита от перегрузки по напряжению
Диапазон 1 .. 81,6 В
Разрешение 0,2 В
Погрешность ±(2 % Uуст+0,25% Uконечн)
Защита по температуре
Предел 85 °С
Номинальная мощность 110 Вт
Измерение напряжения
Диапазон 0 … 16 В 0 … 80 В
Разрешение 0,5 мВ 2,5 мВ
Погрешность измерения ±(0,05% Uизм+0,05% Uконечн)
Измерение тока
Диапазон 0 .. 2 А 0 … 20 А
Разрешение 0,0625 мА 0,0625 мА
Погрешность измерения ±(0,1% Iизм+0,1% Iконечн)
Режим КЗ
Ток (CC) 2,2 / 2 А 22 / 20 А
Напряжение (CV) 0 В 0,075 Ом
Сопротивление (CR) 3,75 Ом
Общие данные
Вх. сопротивление 800 кОм (нагрузка отключена)
Вес 3,8 кг
