• Специализированные модули для испытания мобильных устройств с батарейным питанием в условиях производства (N6783A-MFG), а также батарей при разработке мобильных устройств (N6783A-BAT)

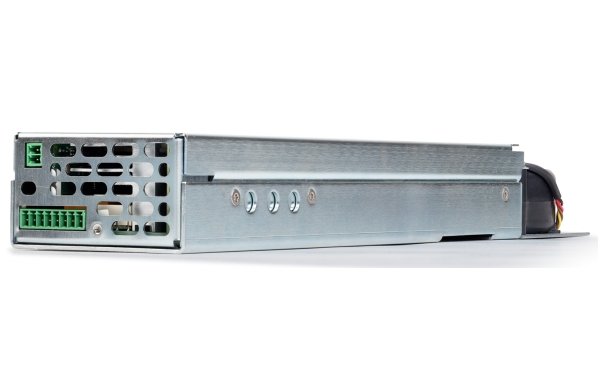

N6781A, N6782A, N6783A и N6784A представляют собой модули источников/измерителей (SMU), которые являются частью семейства систем модульных источников питания серии N6700, включающего низкопрофильные модульные системы источников питания для АИС и модульный анализатор источников питания постоянного тока N6705B.
Патентованная функция, разработанная компанией Agilent: прозрачное переключение пределов измерения
Точное измерение статического тока может быть проблемой. Измерение динамических токов от наноампер до ампер является ещё большей проблемой. В зависимости от уровня тока, должны использоваться разные прецизионные измерительные резисторы, представляя разные пределы измерения в источнике питания.
Каждый из модулей N6781A и N6782A имеет четыре предела измерения тока, позволяющие настраиваться для измерения различных рабочихсостояний устройства: 3 A, 100 мA, 1 мA и 10 мкA. Кроме того, три верхних предела (3 A, 100 мA и 1 мA) поддерживают эксклюзивную функцию, разработанную Agilent и получившую название “прозрачное переключение пределов измерения”. Когда эта функция включена, то по мере изменения тока, потребляемого испытуемым устройством (ИУ), модуль источника/измерителя (SMU) автоматически и мгновенно определяет, на каком пределе измерения будет получен самый точный результат, и незаметно переключается на этот предел. В сочетании с встроенным 18-битовым дискретизатором модуля SMU прозрачное переключение пределов измерения позволяет достичь беспрецедентного эффективного разрешения по амплитуде, равного ~28 бит. За счёт этого обеспечивается непревзойдённое повышение производительности и получение полного представления о процессах потребления мощности. Пользователь может увидеть весь процесс изменения тока, что раньше было невозможно, в диапазоне от наноампер до ампер, за один проход и на одном изображении. Модуль N6784A имеет те же самые четыре предела измерения тока, но не поддерживает прозрачное переключение пределов.
Специализированные модули (N6783A-BAT и N6783A-MFG)
Модуль заряда/разряда батареи N6783ABAT компании Agilent является базовым 4-квадрантным модулем, специально созданным разработчиков мобильных устройств с батарейным питанием. В процессе разработки мобильного устройства необходимо надлежащим образом проверить допустимость использования выбранной батареи, особенно если требуется, чтобы батарея была постоянно установлена в устройство. Для этого в процессе заряда и разряда батареи проводятся измерения напряжения и силы тока, чтобы убедиться, что батарея соответствует заявленным характеристикам и будет работать в устройстве, как требуется. Режим 2-квадрантной работы модуля N6783A-BAT позволяет испоьзовать его в качестве источника питания при заряде батареи или в качестве электронной нагрузки при разряде. Встроенная цифровая система измерения модуля обеспечивает точные измерения в переходном и установившемся режимах, которые упрощаются при использовании программного обеспечения 14585A.
Модуль N6783A-BAT может также использоваться для заряда/разряда батареи до определённого уровня, чтобы проверить работу устройства в этих заданных условиях. Это позволяет разработчикам оценить работу устройства в реальных условиях при различных уровнях заряда.
Модуль N6783A-BAT может использоваться только для заряда/разряда батареи. Для более точного анализа потребления мощности мобильных устройств с батарейным питанием следует использовать модуль N6781A.
Модуль источника питания постоянного тока для устройств мобильной связи N6783AMFG компании Agilent обладает расширенными возможностями, специально предназначенными для испытания устройств мобильной связи с батарейным питанием в условиях производства. Превосходная переходная характеристика по напряжению модуля N6783AMFG гарантирует, что стабильное выходное напряжение будет поддерживаться на ИУ даже при переходных колебаниях нагрузки. За счёт этого исключается вероятность непреднамеренного отключения устройства, которое происходит, если допускается, что напряжение может упасть до очень низкого уровня (когда, например, используется неспециализированный источник питания). Встроенная цифровая система также позволяет добиться максимальной производительности, обеспечивая быстрые, точные и гибкие измерения, которые настраиваются к требуемому уровню быстродействия и точности.
