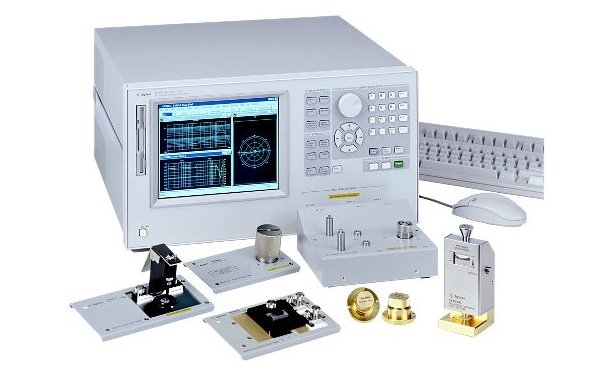

РЧ анализатор импеданса/материалов Agilent Technologies E4991A

• Основная погрешность измерения: ±0,8%
• Непосредственное считывание значений импеданса в диапазоне до 3 ГГц
• Интерфейс пользователя в стиле Windows
• Параметры свипирования (частота, уровень по переменному току, смещение по постоянному току)
• Встроенная функция программирования на VBA
• Различные устройства подключения для измерения характеристик компонентов
• Пересылка данных через интерфейс LAN
• Непосредственное считывание диэлектрической проницаемости, магнитной проницаемости (опция)
• Измерение температурных характеристик

 ВЧ анализатор импеданса/материалов обладает высокой производительностью измерений импеданса и мощной встроенной функцией анализа. Этот прибор обеспечивает возможность реализации новых технических решений для разработчиков компонентов и схем, проводящих анализ параметров компонентов в диапазоне до 3 ГГц. Анализатор E4991A использует метод RF IV, при котором измеряются значения напряжения и силы тока в испытуемом устройстве, в противоположность методу измерения коэффициента отражения, для более точных измерений импеданса в широких пределах. Метод RF IV (метод высокочастотного амперметравольтметра) – расширение метода IV. Разработанный для увеличения точности и обеспечения возможности работы в РЧ диапазоне, метод RF IV идеален для анализа высокочастотных комплектующих, особенно для малых индуктивностей и емкостей. Основная погрешность измерения импеданса ±0,8%. Высокая точность измерения добротности (Q) обеспечивает анализ компонентов с низкими потерями. Внутренний синтезатор выполняет свипирование частоты в диапазоне от 1 МГц до 3 ГГц с разрешением 1 мГц.

 Оценка параметров материалов

E4991A обеспечивает технические решения для измерения полного набора параметров диэлектрических и магнитных материалов в широком диапазоне частот (от 1 МГц до 1 ГГц).

 Техническое решение для измерения температурных характеристик

E4991A обеспечивает техническое решение для измерения температурных характеристик материалов и компонентов. Это техническое решение предоставляет возможность проводить анализ температурных характеристик с высокой точностью в широких температурном диапазоне от –55 до 150 °C. E4991A охватывает широкий диапазон измеряемых значений импеданса при использовании одной измерительной головки. Кроме того, функция коррекции ошибок, связанных с изменением температуры, позволяет выполнять коррекцию ошибок с помощью мер ХХ/КЗ в заданных температурных точках. За счёт этого погрешности измерения, связанные с изменением температуры, можно значительно уменьшить.

 Точное измерение импеданса с помощью зондовой станции

При подключении E4991A к зондовой станции, снижение точности, связанное с удлинением порта и неправильной калибровкой, является серьезной проблемой. Комплект для подключения к зондовой станции (опция E4991A-010) имеет все необходимые комплектующие в одной опции и решает данную проблему. Эта опция включает удлинительные кабели, соединительную планку и детальные процедуры установки. Компания Cascade Microtech является партнером компании Agilent, поставляющим РЧ зондовые станции. При совместном использовании E4991A010 с РЧ зондовой станцией компании Cascade Microtech пользователь может создать систему для точных измерений характеристик компонентов на пластине.

 Технические характеристики

• Измеряемые параметры: |Z|, θz, |Y|, θy, R, X, G, B, Cp, Cs, Lp, Ls, Rp, Rs, D, Q, |Γ|, θr, Γx, Γy
• Измеряемые параметры материалов: |εr|, εr', εr", |μr|, μr', μr”, tanσ
• Основная погрешность измерения импеданса: 0,8%
• Диапазон рабочих частот: от 1 МГц до 3 ГГц; разрешение: 1 мГц
• Погрешность установки частоты опорного источника: < ±106 при 23 °C ± 5 °C
• Прецизионный опорный источник: (E4991A с опцией 1D5)
• Температурная нестабильность: < ±1 х 106/год в диапазоне температур от 0 до 55 °C, относительно значения при температуре 23 °C
Характеристики источника
• Уровень встроенного источника:
от 4,47 мВ (СКЗ) до 477 мВ (СКЗ)
от 89,4 мкА (СКЗ) до 8,94 мА (СКЗ)
• Единицы измерения уровня: В, А, дБм
• Функция контроля уровня: напряжения, силы тока
Смещение по постоянному току (E4991A с опцией 001)
• Уровень смещения по постоянному току: от 0 до ±40 В, от 0 до ±50 мА
• Функция контроля уровня: напряжения, силы тока
Характеристики свипирования
• Параметр свипирования: частота, уровень сигнала по переменному току, уровень смещения по постоянному току
Калибровка/коррекция ошибок
• Калибровка: меры ХХ/КЗ/согласованная нагрузка/конденсатор с малыми потерями
• Коррекция ошибок: меры ХХ/КЗ, удлинение порта, электрическая длина устройства подключения
Дисплей
• Цветной ЖК дисплей, 8,4 дюйма
Запоминающие устройства
• Встроенный НГМД 3,5 дюйма, внутренний НЖМД
Общие характеристики
• Диапазон рабочих температур и относительной влажности:
от 5 до 40 °C, от 20 до 80%
• Требования к электропитанию: от 90 до 132 В или от 198 до 264 В, от 47 до 66 Гц, 350 ВА (макс.)
• Габаритные размеры/масса:
Базовый блок: 234 (В) x 426 (Ш) x 445 (Г) мм/17,0 кг
Зондовая станция: 64 (В) x 160 (Ш) x 160 (Г) мм/0,9 кг

Принадлежности, входящие в стандартный комплект поставки: коаксиальный калибровочный комплект с соединителями 7 мм (16195B), дискета, руководство на CD-ROM, сетевой шнур (никакие устройства подключения в комплект поставки E4991A не входят)
