• Входной импеданс 1 МОм
• Максимальное входное напряжение (тип.): 100 В (пик.)
• Программируемые пороговые уровни: от 0,3 до 50 В, с разрешением 12,5 мВ
• Максимальное выходное напряжение (тип.): +50 В (пик.)
• Максимальный выходной ток драйвера низкого уровня : 0,5 A, драйвера высокого уровня: 0,4 А
• Суммарный ток по всем выходам: 10 A
• Состояния выхода: управляемое высокое, управляемое низкое или закрытое
• Выходное напряжение драйвера низкого уровня: 0,3 В при втекающем токе 0,5 А
• Выходное напряжение драйвера высокого уровня: Vext - 1,5 В при вытекающем токе 0,4 A

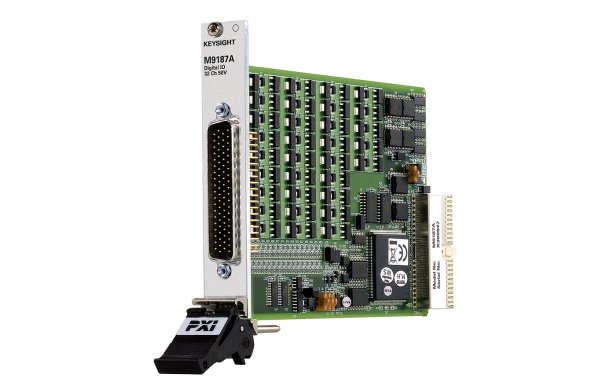

Модуль управления цифровым вводом/выводом M9187A производства компании Agilent применяется для контроля цифровых состояний и управления внешними устройствами
M9187A имеет 32 входных канала, которые можно использовать для сравнения входных значений с пороговыми значениями, определяемыми пользователем, от 0,3 В и 50 В с разрешением 12 мВ. Каждый вход имеет защиту до 100 В. Кроме того, 32 выходных канала используют высокие значения тока при управлении с использованием высокого или низкого уровня и способны обеспечивать вытекающий ток 0,4 А при верхнем уровне или втекающий ток при нижнем уровне для каждого канала. Эти выходы защищены от перегрузки по напряжению и по току. Пользователь может использовать клеммный блок или стандартное кабельное соединение.
Программные драйверы поддерживают наиболее распространенные среды программирования, такие как Visual Studio®, C, C++, C#, Visual Basic, MATLAB® и LabVIEW™. Надежные соединения гарантируют достоверность результатов измерений. Простота и небольшое время установки и настройки оборудования достигаются за счет использования ПО Agilent Connection Expert и программных передних панелей.
