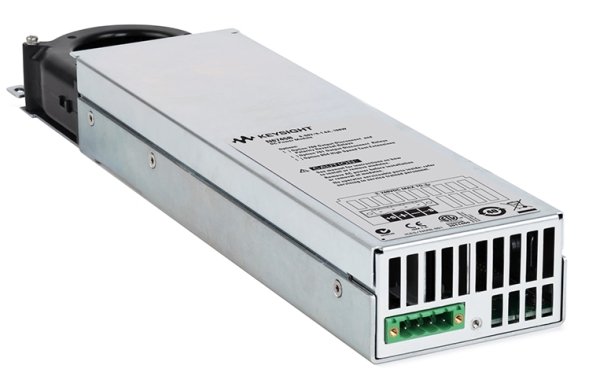

N6783A-MFG Модуль источника питания постоянного тока для устройств мобильной связи, 6 В/–2 А, 0-3 А, 18 Вт
Ключевые возможности и технические характеристики
Выходные параметры
- Напряжение: до 6 В
- Ток: –2 А, от 0 до +3 А
- Мощность: до 18 Вт
Погрешность программирования (при 23°С ±5°C)
- Напряжение: 0,1% + 10 мВ
- Положительное значение тока: 0,1% + 1,8 мА
- Отрицательное значение тока: не программируется
Погрешность измерения (при 23°С ±5°C)
- Напряжение: 0,05% + 5 мВ
- Ток, верхний диапазон: 0,1% + 600 мкА
- Ток, нижний диапазон (не более 150 мА): 0,1% + 75 мкА
Переходная характеристика
- Спад напряжения менее 75 мВ, время отклика менее 45 мкс при переходных токах до 0,15 А/мкс
Описание
Утвержденный тип средств измерений.
Внесен в Государственный реестр средств измерений за номером 48606-11.
Модуль источника питания постоянного тока для устройств мобильной связи Keysight N6783A-MFG обладает расширенными возможностями для тестирования мобильных устройств с батарейным питанием в процессе производства. Превосходная переходная характеристика по напряжению модуля N6783A-MFG обеспечивает стабильность напряжения на тестируемом устройстве даже при переходных колебаниях нагрузки. Максимальная производительность испытательной системы достигается за счет минимизации вероятности случайного отключения устройства из-за чрезмерного понижения напряжения, которое происходит, в частности, при использовании неспециализированных источников питания. Встроенный дигитайзер также позволяет повысить производительность, обеспечивая быстрые, достоверные и гибкие измерения, скорость и точность которых могут быть настроены пользователем в соответствии с требованиями испытаний.
Модуль N6783A-MFG может использоваться совместно с низкопрофильным базовым блоком N6700B, что обеспечивает высокую плотность выходных каналов в компактном корпусе высотой 1U. Интерфейсы GPIB, LAN и USB входят в стандартную комплектацию. Прибор соответствует классу C стандарта LXI. Компания Keysight предлагает более 20 модулей источников питания — от базовых до высокоточных, с выходной мощностью от 20 Вт до 300 Вт.
