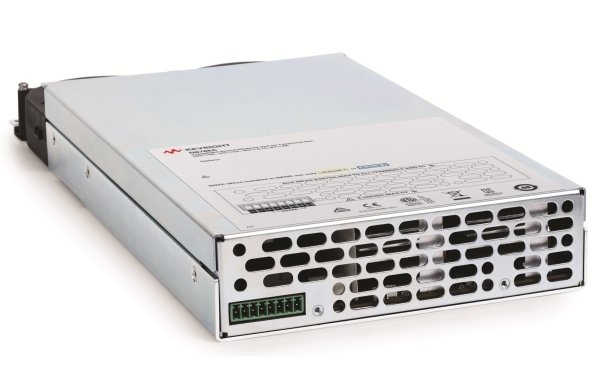

N6786A Модуль источника/измерителя для функциональных испытаний, многодиапазонный, 80 Вт, двойной ширины
Ключевые возможности и технические характеристики
Выходные параметры
- Напряжение: 20 В / 15 В / 10 В / 6 В
- Ток: ±4 А / ±5 А / ±6,7 А / ±8 А
- Мощность: до 80 Вт
Шумы и пульсации выходного сигнала (от 20 Гц до 20 МГц)
- Напряжение (размах): 15 мВ
- Напряжение (СКЗ): 1,5 мВ
Погрешность программирования (при 23°С ±5°C, после 30-минутного прогрева)
- Напряжение, пределы 20 В, 15 В, 10 В и 6 В: 0,025% + 1,8 мВ
- Ток, пределы 4 А, 5 А, 6,7 А и 8 А: 0,04% + 1,4 мА
Погрешность измерения (при 23°С ±5°C)
- Напряжение, предел 20 В: 0,025% + 1,8 мВ
- Ток, предел 8 А: 0,04% + 1,5 мкА
- Ток, предел 100 мА: 0,025% + 10 мкА
- Ток, предел 1 мА: 0,025% + 100 нА
Описание
Обеспечение длительного срока службы аккумуляторной батареи
Только модули источников/измерителей серии Keysight N6780 позволяют получить полную картину потребления тока устройством в диапазоне от наноампер до ампер за один проход, что помогает обеспечить длительный срок службы аккумуляторной батареи.
Уникальные возможности при функционировании в режиме источника: точное моделирование работы аккумуляторной батареи
- Стабильная работа без помех в качестве источника напряжения или тока или в качестве электронной нагрузки — аналогично аккумуляторной батарее
Уникальные измерительные возможности: выполнение измерений, которые раньше были невозможны
- Определение параметров потребления тока устройством в выключенном состоянии, в режимах ожидания и передачи за один проход благодаря уникальной запатентованной технологии плавного переключения пределов измерения — без необходимости выполнения множества измерений
- Тестирование аккумуляторной батареи в режиме разряда и анализ поведения устройства при работе с реальным аккумулятором с использованием режима амперметра (токовый шунт с нулевым падением напряжения)
Уникальные возможности по анализу: полная картина потребления мощности устройством
- Встроенный дигитайзер с частотой дискретизации 200 кГц позволяет измерять и регистрировать значения напряжения, тока и мощности с интервалом 5 мкс
- Программа для управления и анализа 14585A обеспечивает работу в режиме осциллографа и регистратора данных, а также позволяет проводить статистический анализ с помощью комплементарной интегральной функции распределения
