• Гарантируемая повторяемость 0,03 дБ до 2 миллионов циклов
• Срок службы типично 5 миллионов циклов
• Непревзойденная развязка, минимум 90 дБ на 12 ГГц
• Экономно оцененные
Переключатели без прерывания тока - экономичные высокие характеристики
L серия - L7222C
Четырехканальный коаксиальный переключатель без прерывания тока L7222C обеспечивает гибкость и простоту схемы в применениях с распределением сигналов и созданием определенных условий. Работая в диапазоне от постоянного тока до 26,5 ГГц, эти переключатели обеспечивают исключительную повторяемость вносимых потерь 0,03 дБ, гарантированную для 2 миллионов циклов переключения. Высокая развязка между каналами у модели L7222C, составляющая обычно более 90 дБ, уменьшает влияние сигналов из других каналов и неопределенность 7 измерений системы, делая их идеальными для использования в больших системах с разветвленными переключениями. Модель L7222C можно использовать во множестве применений, таких как выключение сигнала, переключение двух входов и выходов или включение сигнала в обратном направлении.
Многоканальные переключатели - экономичные высокие характеристики, нагруженные

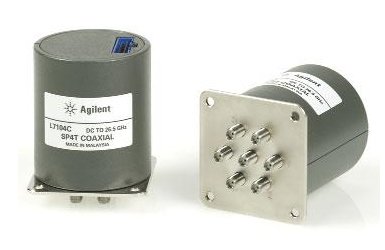

L серия - L7104A/B/C и L7106A/B/C
Многоканальные переключатели L7104A/B/C и L7106A/B/C имеют три модели в диапазоне до 26,5 ГГц. Эти переключатели предлагают гарантированную повторяемость 0,03 дБ для 2 миллионов циклов переключения. Переключатели L7104A/B/C на 4 положения и одно направление (SP4T) и переключатели L7106A/B/C (SP6T) работают в диапазоне от постоянного тока до 26,5 ГГц с превосходной развязкой, КСВН не более 1,2 и допустимой мощностью входного сигнала до 1 Вт среднего значения или 50 Вт пикового значения (15 с максимум). Эти переключатели обеспечивают срок службы и надежность, необходимые для автоматизированных испытаний и измерений, а также в применениях с контролем и распределением сигналов по экономичной стоимости.
Переключатели без прерывания тока - экономичные высокие характеристики
L серия - L7204A/B/C и L7206A/B/C
Модели L7204A/B/C и L7206A/B/C являются ненагруженными многоканальными переключателями, которые работают в диапазоне частот до 26,5 ГГц. Эти переключатели предлагают гарантированную повторяемость 0,03 дБ для 2 миллионов циклов переключения. Переключатели L7204A/B/C на 4 положения и одно направление (SP4T) и переключатели L7206A/B/C (SP6T) работают в диапазоне от постоянного тока до 26,5 ГГц с превосходной развязкой, КСВН не более 1,2 и допустимой мощностью входного сигнала до 1 Вт среднего значения или 50 Вт пикового значения (15 с максимум). Эти переключатели обеспечивают срок службы и надежность, необходимые для автоматизированных испытаний и измерений, а также в применениях с контролем и распределением сигналов по экономичной стоимости.
Mодель | Диапазон частот, ГГц | КСВН |
Вносимые потери, дБ | Развязка | Время переключения | Повторяемость |
Срок службы | ВЧ соединители | Размеры Ш х В х Г, мм |
L7104/L7204A L7106/L7206A |
от 0 до 4 | 1,2 макс. | 0,3 + 0,015 x частота (ГГц) | 90 дБ мин. | 15 мс | 0,03 дБ | 2 миллиона переключений | SMA (розетка) | 57,15 x 71,53 x 57,15 |
L7104/L7204B L7106/L7206B |
от 0 до 20 | 1,2 макс. от 0 до 4 ГГц 1,35 макс. от 4 до 12,4 ГГц 1,45 макс. от 12,4 до 18 ГГц 1,7 макс. от 18 до 20 ГГц |
0.3 + 0.015 x частота (ГГц) | 90 дБ мин. от 0 до 12 ГГц 70 дБ мин. от 12 до 15 ГГц 65 дБ мин. от 15 до 20 ГГц |
15 мс | 0,03 дБ | 2 миллиона переключений | SMA (розетка) | 57,15 x 71,53 x 57,15 |
L7104/L7204C L7106/L7206C |
от 0 до 26,5 | 1,2 макс. от 0 до 4 ГГц 1,35 макс. от 4 до 12,4 ГГц 1,45 макс. от 12,4 до 18 ГГц 1,7 макс. от 18 до 26,5 ГГц |
0,3 + 0,015 x частота (ГГц) | 90 дБ мин. от 0 до 12 ГГц 70 дБ мин. от 12 до 15 ГГц 65 дБ мин. от 15 до 20 ГГц 60 дБ мин. от 20 to 26,5 ГГц |
15 мс | 0,03 дБ | 2 миллиона переключений | SMA (розетка) | 57,15 x 71,53 x 57,15 |
L7222C | от 0 до 26,5 | 1,65 макс. на 26,5 ГГц | 0,2 + 0,025 x частота (ГГц) | 110 дБ – 2.0 x частота (ГГц) | 15 мс | 0,03 дБ | 2 миллиона | SMA (розетка) | 31,75 x 56,80 x 23,11 |
