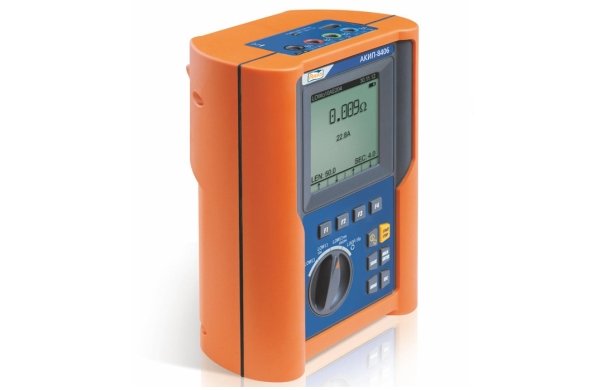

Многофункциональный микропроцессорный электрический тестер АКИП-8406

Артикул: 1-13607

КОНТРОЛЬ ЦЕЛОСТНОСТИ ЗАЩИТНЫХ ПРОВОДНИКОВ ЗАЗЕМЛЕНИЯ (ТЕСТ 0,2А)
• Тестовый ток: < 0,2 А, пост.
• Разрешение установки: 1 мА
• Диапазон измерений R: 0,01…9,99 Ом / 10,0…99,9 Ом
• Разрешение: 0,01 Ом / 0,1 Ом
КОНТРОЛЬ ЦЕЛОСТНОСТИ ЗАЩИТНЫХ ПРОВОДНИКОВ ЗАЗЕМЛЕНИЯ (ТЕСТ 10 А)
• Тестовый ток: > 10 А, перем. (АС)
• Разрешение установки: 0,1 А
• Диапазон измерений R: 0,001…0,999 Ом
• Разрешение: 0,001 Ом
НАПРЯЖЕНИЕ ПЕТЛИ, ЧЕРЕДОВАНИЕ ФАЗ
• Диапазон измерений: 15 В ….460 В
• Разрешение: 1 В
ЧАСТОТА НАПРЯЖЕНИЯ
• Основная гармоника: 50 Гц ± 5 %; 60 Гц ± 5 % (47,0 ….63,6)
• Разрешение: 0,1 Гц

ОБЩИЕ ДАННЫЕ
• Дисплей: ЖК-индикатор, экран 128 мм х 128 мм, монохромный
• Размеры: 225 х 165 х 105 мм
• Вес: 1,75 кг





Многофункциональный микропроцессорный электрический тестер АКИП-8406


• Измерение параметров в 3-фазных и 1 -фазных энергосистемах
• Проверка целостности защитных проводников заземления и зануления (током > 200 мА и > 10 А)
• Измерение напряжения прикосновения и частоты напряжения
• Измерение полного сопротивления цепи заземления без отключения УЗО (ток 15 мА )
• Измерение полного сопротивления цепи «Ф-Ф», «Ф-Н» и петли «Ф-З», вычисление ожидаемого тока КЗ
• Измерение сопротивления изоляции до 2 ГОм (50 В, 100 В, 250 В, 500 В,1000 В)
• Определение правильности подключения и порядка чередования фаз (индикация)
• Исполнение с двойной изоляцией корпуса (класс 2)
• Интерфейс RS-232 с оптическим выходом для подключения к ПЭВМ или принтеру
• Внутренняя память (2 МБ, до 999 тестов)
• ЖК-дисплей (128х128 точек), батарейное питание (6х1,5В)
• Удобная сумка- кейс для хранения и транспортировки
• В комплекте все необходимые аксессуары, ПО управления + оптокабель RS-232
• Масса: 1,2 кг




Технические данные
ХАРАКТЕРИСТИКИ ПАРАМЕТРЫ ЗНАЧЕНИЯ
КОНТРОЛЬ ЦЕЛОСТНОСТИ ЗАЩИТНЫХ
ПРОВОДНИКОВ ЗАЗЕМЛЕНИЯ
(ТЕСТ 0,2А)
Тестовый ток < 0,2 А, пост.
Разрешение установки 1 мА
Сопротивление в цепи < 5 Ом (после калибровки проводов)
Диапазон измерений R 0,01…9,99 Ом / 10,0…99,9 Ом
Разрешение 0,01 Ом / 0,1 Ом
Погрешность измерения ± (2,0 % + 2 ед.сч.) (*- с учетом погрешности калибровки пр.)
Напряжение теста От 4 до 12 В, пост. (Uвых без нагрузки)
КОНТРОЛЬ ЦЕЛОСТНОСТИ ЗАЩИТНЫХ
ПРОВОДНИКОВ ЗАЗЕМЛЕНИЯ
(ТЕСТ 10 А)
Тестовый ток > 10 А, перем. (АС)
Разрешение установки 0,1 А
Сопротивление в цепи < 0,45 Ом
Диапазон измерений R 0,001…0,999 Ом
Разрешение 0,001 Ом
Погрешность измерения ± (1,0 % + 2 ед.сч.)
Схема измерений 4-х пров
Напряжение теста 230 В перем. / 50 Гц
ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ Тестовое напряжение ( пост.) 50 В 100 В 250 В 500 В 1000 В
Диапазон измерений (МОм) 0,01… 99,99 0,01…199,9 0,01…499 0,01…999 0,01…1999
3 пред. 3 пред. 4 пред. 4 пред. 4 пред.
Разрешение (Ом) 0,01..0,1 0,01..0,1 0,01…1,0 0,01…1,0 0,01…1,0
Погрешность измерения ± (2,0 % + 2 ед.сч.) на пределе 1-2
± (5,0 % + 2 ед.сч.) на пределе 3-4
ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ
ПРИКОСНОВЕНИЯ (UП)
Диапазон измерений 0…2*Uп, (Uп = 25 В или 50 В)
Разрешение 0,1 В
Погрешность измерения -0%, + (10% +3 ед.сч.)
ИЗМЕРЕНИЕ ПОЛНОГО СОПРОТИВЛЕНИЯ Диапазон измерений заземления 1…1999 Ом (с учетом заземления сооружения и коммуникаций)
ЗАЗЕМЛЕНИЯ (БЕЗ ОТКЛЮЧЕНИЯ УЗО) Разрешение 1 Ом
Погрешность измерения ± (5,0 % +3 ед.сч.)
Схема измерения 4-х проводная
Тестовый ток 15 мА
НАПРЯЖЕНИЕ ПЕТЛИ, ЧЕРЕДОВАНИЕ ФАЗ Диапазон измерений 15 В ….460 В
Разрешение 1 В
Погрешность ± (3,0 % + 2 ед.сч.)
Чередование фаз Индикация
ЧАСТОТА НАПРЯЖЕНИЯ Основная гармоника 50 Гц ± 5 %; 60 Гц ± 5 % (47,0 ….63,6)
Разрешение 0,1 Гц
Погрешность ± (0,1 % + 1 ед.сч.)
ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЕ ЦЕПИ
«ФАЗА - ФАЗА», «ФАЗА - НЕЙТРАЛЬ»
Диапазон измерений 0,01… 9,9 Ом / 10 …199,9 Ом
Разрешение 0,01 Ом / 0,1 Ом
Погрешность ± (5,0 % +3 ед.сч.)
ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЕ
ПЕТЛИ «ФАЗА - ЗЕМЛЯ»
Диапазон измерений 0,01… 9,9 Ом / 10…199,9 Ом / 200…1999 Ом
Разрешение 0,01 Ом / 0,1 Ом / 1 Ом
Погрешность ± (5,0 % +3 ед.сч.)
ОБЩИЕ ДАННЫЕ Дисплей ЖК-индикатор, экран 128 мм х 128 мм, монохромный
Условия эксплуатации 0 °С … 40 °С, отн. влажность < 80 %
Объем памяти 2 МБ (999 изм. макс., без возможности расширения)
Напряжение питания Внутреннее: 1,5 В х 6 (тип АА)
Внешнее: 230 В, 50/60 Гц (для теста проводников заземления 10 А)
Ресурс батарей от 80 до 1000 тестов
Интерфейс Оптоизолированный RS-232
Исполнение МЭК 61010-1
Размеры 225 х 165 х 105 мм
Вес 1,75 кг
Комплект поставки
• 3-х проводный кабель переходник-штепсель
• 3 измерительных провода + 3 зажима «крокодил» + 1 тестовый провод
• Шнур питания и набор изм. проводов (3 м) для тестов 10 А
• Транспортная сумка
• Руководство по эксплуатации
• ПО управления + оптокабель RS-232
