Многофункциональный калибратор Н4-16

Артикул: 1-352833

  • Относительная влажность: < 80 % до 300C, < 65 % до 400C (в нерабочих условиях < 95 % до 350C ).
  • Питание от сети с напряжением 230В ± 23В с частотой 47 до 63 Гц

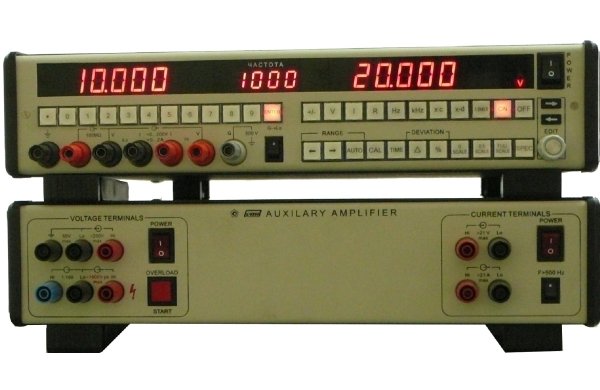

Многофункциональный калибратор, разработанный на замену известной модели Н4-6. Калибратор имеет стандартный набор функций, обеспечивающих реализацию режимов калибратора постоянного и переменного напряжения, тока и декадного ряда сопротивлений от 1 до 108.

Базовый блок имеет диапазон рабочих напряжений и токов до 200 В и
A соответственно, который расширяется до (1000 В и 20A) блоком усиления Н4-17БУ (общим для Н4-16 и Н4-17).

Стандартный интерфейс: RS-232 (EIA-232E, EIA-232D), (по специальной поставке IEEE-488)

Требования к температуре окружающего воздуха:

- диапазон рабочих температур от 50C до 400C .

- диапазон температур для калибровки прибора от 150C до 300C

- диапазон предельных температур хранения, транспортирования от -250C до +550C



ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ



Функция

Диапазон

Лучшая годовая погрешность

DCV

0 - 1000 В

0,002 %

ACV

50 µВ - 710 В

0,01 %  (0,1 Гц -100 кГц)

DCI

0 - 21 А

0,005 %

ACI

1 µА - 21 А

0,02 %  (0,1 Гц -10 кГц)

R

1, 10, … , 108

0,003 %



КАЛИБРАТОР  НАПРЯЖЕНИЯ  ПОСТОЯННОГО  ТОКА

                     Диапазон устанавливаемых напряжений: 0,1 µВ – 1000 В в формате 6 1/2  разрядов.



Предел допускаемой основной погрешности

Предел, Uп

Предел допускаемой основной погрешности

90 дн, Tcal ± 1°C

1 год, Tcal ± 5°C

0,2 В

0,0015 + 0,0005

0,0025 + 0,0005

В

  0,0015 + 0,00015

0,0025 + 0,0002

20 В

  0,001 + 0,0001

  0,002 + 0,0001

200 В

  0,002 + 0,0002

  0,003 + 0,0003

с блоком Н4-17БУ

1000 В

0,0025 + 0,0003

  0,0035 + 0,00035



Примечания:
-  из-за воздействия термо э.д.с. погрешность на пределах 0,2 В и 2 В  может превышать нормируемую на 1 µВ;

-  Tcal  - температура калибровки, при выпуске Tcal = 23 ± 1° C.



Время установления показаний с нормируемой погрешностью не превышает 40 ms (с установкой предела 200 ms).



Нагрузочные характеристики и температурная погрешность

Предел, UП

Максимальный ток нагрузки

Выходное сопротивление,

не более

Температурный коэффициент напряжения
% /
° C, не более

0,2 В



20 ± 0,2 Ом

0,00030

В

22 мА

0, 0003 Ом

0,00027

20 В

22 мА

0, 0005 Ом

0,00021

200 В

22 мА

0, 001 Ом

0,00033

1000 В

22 мА

1 Ом

0,0004



КАЛИБРАТОР  СИЛЫ  ПОСТОЯННОГО  ТОКА

Диапазон устанавливаемых токов: 1 нА – 21 A в формате  6 1/2 разрядов.



Предел,

IП

Предел допускаемой основной погрешности
за 1 год
 и Tcal  ± 5° C,

± (% от I + % от IП)

Напряжение на нагрузке

Выходное сопротивление, не менее

Температурная погрешность,
%/
°C,

не более

мА

0,004 + 0,0005

до 6 В

500 мОм

0,00045

20 мА

0,005 + 0,0005

до 6 В

50 мОм

0,00045

200 мА

0,008 + 0,0005

до 6 В

мОм

0,0006

2000 мА

               0,009 + 0,001

до 5 В

0,5 мОм

0,0008

c блоком Н4-17БУ

20 A

0,025 + 0,0025

до 2,5 В

3 Ом

0,00275



Перекрытие пределов не менее 10 %, а на пределе 20 А не менее 5 %.

Время  установления  показаний  не  превышает 40 мс, изменение предела увеличивает это время до 200 мс. Время установления частоты не превышает 200 мс.





КАЛИБРАТОР  НАПРЯЖЕНИЯ  ПЕРЕМЕННОГО  ТОКА

Диапазон устанавливаемых напряжений: 50 µВ – 710 В в формате  6 1/2  разрядов.

Частотный диапазон:

на пределе 1000 В                                                         0,1 Гц    –   30 кГц;

на пределах 0,2 В; 2 В; 20 В и 200 В               0,1 Гц   –   100 кГц;

                                                               Предел допускаемой основной погрешности

Предел, UП

(поддиапазон)

Частотный

диапазон

Предел допускаемой основной погрешности

± (% от U + % от UП), Tcal  ± 5° C

0,2 В

(0,05 – 210 мВ)

0,1 Гц – 20 кГц

0,01 + 0,003

20 – 50 кГц

0.02 + 0,004

50 – 100 кГц

0,05 + 0,005

В

(1 мВ -2,1 В)

0,1 Гц – 20 кГц

0,01 + 0,001

20 – 50 кГц

0,02 + 0,002

50 – 100 кГц

0,03 + 0,003

20 В

(0,01 – 21 В)

0,1 Гц – 20 кГц

0,01 + 0,001

20 – 50 кГц

0,02 + 0,002

50 – 100 кГц

0,03 + 0,003

200 В

(0,1 -210 В)

0,1 Гц – 20 кГц

0,01 + 0,001

20 – 50 кГц

0,03 + 0,003

50 – 100 кГц

0,05 + 0,005

с Н4-17БУ

1000 В

(100 – 710 В)

0,1 Гц – 1 кГц

         0,01 + 0,001

1 – 10 кГц

         0,02 + 0,002

10 – 20 кГц

          0,03 + 0,003

20 – 30 кГц

          0,05 + 0,005



Примечание:  Нижняя граница поддиапазона предела 0,2 В (равная 50 µВ) гарантируется в полосе частот до 100 кГц. В частотном диапазоне выше 100 кГц она линейно нарастает до 1 мВ на частоте 1000 кГц.



Пределы и погрешность установки частоты

Диапазон

Дискретность

Погрешность, %

0,1 – 19,9 Гц

0,1 Гц

0,5 (2,5 для частот до 5,1 Гц)

20 – 200 Гц

1 Гц

1,0

0,21 – 1,99 кГц

10 Гц

2,5

2 – 21,9 кГц

100 Гц

2,5

22 – 100 кГц

1 кГц

0,5



КАЛИБРАТОР  НАПРЯЖЕНИЯ  ПЕРЕМЕННОГО  ТОКА



Дополнительные характеристики калибраторапеременного напряжения

Предел,

UП

Частота

Макс. ток нагруз-ки

Макси-мальная ёмкость нагрузки

Изменение напряжения от макс. нагрузки

± (% от U + % от UП), не более

Коэффициент гармоник %,

не более

Температур-ный коэф-фициент,

% / ° C,

не более

0,2 В

0,1 Гц – 20 кГц

Выходное сопротивление 20 Ом

0,02

0,0013

20 – 50 кГц

0,03

0,0022

50 – 100 кГц

0,1

0,005

В

0,1 Гц – 20 кГц

22 мА

1000 пФ

0,001 + 0,0001

0,02

0,001

20 – 50 кГц

1000 пФ

0,005 + 0,0005

0,03

0,002

50 – 100 кГц

1000 пФ

0,015 + 0,0015

0,1

0,003

20 В

0,1 Гц – 20 кГц

22 мА

1000 пФ

0,001 + 0,0001

0,02

0,001

20 – 50 кГц

1000 пФ

0,005 + 0,0005

0,03

0,002

50 – 100 кГц

1000 пФ

0,015 + 0,0015

0,1

0,003

200 В

0,1 Гц – 20 кГц

22 мА

300 пФ

0,003 + 0,0003

0,03

0,001

20 – 50 кГц

300 пФ

0,015 + 0,0015

0,05

0,002

50 – 100 кГц

300 пФ*

0,06 + 0,006

0,1

0,005

1000 В

0,1 Гц – 1 кГц

22 мА

300 пФ

0,003 + 0,0003

0,03

0,001

1 – 10 кГц

300 пФ

0,01 + 0,001

0,05

0,002

10 – 20 кГц

300 пФ

0,03 + 0,003

0,1

0,002

20 – 30 кГц

300 пФ

0,05 + 0,005

0,15

0,005

* для U > 110 В ёмкость нагрузки не должна превышать 200 пФ (для частот выше 60 кГц)

Время установления выходного напряжения не превышает 40 мс, изменение предела увеличивает это время до 200 мс. Время установления частоты не превышает 200 мс.








КАЛИБРАТОР  СИЛЫ  ПЕРЕМЕННОГО  ТОКА

Диапазон устанавливаемых токов: 1 µA – 21 A в формате  6 1/2  разрядов.

Предел, IП

Частотный диапазон

Предел допускаемой

основной погрешности за 1 год,

± (% от I + % от IП) Tcal  ± 5° C

Коэфф. гармоник,

%, не более

Температур-ный коэффи-циент,
% /
° C

Выходное сопротив-ление,
не менее

мА

(1 µA – 2,1 мА)

0,1 – 200 Гц

,02 + 0,002

0,015

0,0008

30 мОм

0,2 – 1 кГц

0,03 + 0,003

0,015

0,0014

10 мОм

1 – 10 кГц

0,06 + 0,006

0,015 ∙ f*

0,003

10 мОм / f

20 мА

(0,01 – 21 мА)

0,1 – 200 Гц

0,02 + 0,002

0,015

0,0008

мОм

0,2 – 1 кГц

0,03 + 0,003

0,015

0,0014

мОм

1 – 10 кГц

0,06 + 0,006

0,015 ∙ f

0,003

мОм / f

200 мА

(0,1 – 210 мА)

0,1 – 200 Гц

0,02 + 0,002

0,015

0,0008

300 кОм

0,2 – 1 кГц

0,03 + 0,003

0,015

0,0014

100 кОм

1 – 10 кГц

0,06 + 0,006

0,015 ∙ f

0,003

100 кОм / f

2000 мА

(1 – 2100 мА)

0,1 – 200 Гц

0,03 + 0,003

0,03

0,0011

30 кОм

0,2 – 1 кГц

0,05 + 0,005

0,05

0,0016

10 кОм

1 – 10 кГц

0,12 + 0,01

0,05 ∙ f

0,003

10 кОм / f

c Н4-17БУ

20 A

(1 – 21 A)

0,1 – 200 Гц

0,03 + 0,003

0,05

0,0016

кОм

0,2 – 1 кГц

0,05 + 0,005

0,05

0,0028

200 Ом

1 – 10 кГц

(0,05 + 0,005) ∙ f

0,05 ∙ f

0,03 ∙ f

10 Ом / f

*f – значение частоты в кГц.

Примечание - Прибор способен генерировать ток в частотном диапазоне до 20 кГц и может использоваться как источник тока без нормирования метрологических характеристик в частотном диапазоне выше 10 кГц.



Напряжение, развиваемое на нагрузке:

на пределах 2, 20, 200 и 2000 мА – 4В;

на пределе 20 А – до 1,7 В ( на частотах более 1 кГц – 1,3 В, не менее ).

Время установления показаний не  превышает 40 мс,  изменение  предела  увеличивает это время до 200 мс.



КАЛИБРАТОР   СОПРОТИВЛЕНИЙ

Калибратор сопротивлений включает в себя набор однозначных мер сопротивлений децимального ряда от 1 Ом  до 100 МОм.



Номинал

Предел допускаемой основной погрешности

% за 1 год, Tcal  ± 5° C

Ток через резистор без увеличения

погрешности

Отклонение от номинального значения, %

Температурный коэффициент,

% / ° C,
не более

1 Ом

0,005

до 1 А

0,1

0,0003

10 Ом

0,003

0,1 А

0,05

0,0003

100 Ом

0,003

20 мА

0,05

0,0003

кОм

0,003

мА

0,05

0,0003

10 кОм

0,003

мА

0,05

0,0003

100 кОм

0,003

мА

0,05

0,0003

1 МОм

0,01

0,2 мА

0,05

0,001

10 МОм

0,03

0,02 мА

0,15

0,003

100 МОм

0,05

0,01 мА

0,15

0,003





ОБЩИЕ   ТЕХНИЧЕСКИЕ   ХАРАКТЕРИСТИКИ

Время прогрева:

Н4-16:                    2 часа

Н4-17БУ:                1 час в режиме калибратора напряжения

                               0,25 часа в режиме калибратора тока



Требования к температуре окружающего воздуха:

- диапазон рабочих температур от 50C до 400C.

- диапазон температур для калибровки прибора от 150C до 300C

- диапазон предельных температур хранения, транспортирования от -250C до +550C



При выпуске приборы калибруются при температуре 230C ± 10C



Относительная влажность: < 80 % до 300C, < 65 % до 400C (в нерабочих условиях < 95 % до 350C ).

Питание от сети с напряжением 230В ± 23В с частотой 47 до 63 Гц



Масса(кг): Н4-16: 7.9,  Н4-17БУ: 9.5

Габариты(мм): Н4-16: 80 x 365 x 460, Н4-17БУ: 80 x 365 x 460
