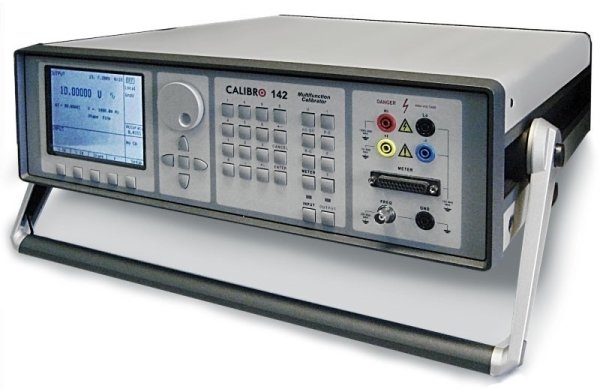

Многофункциональный калибратор Calibro 142
- Постоянное и переменное напряжение до 1000 В, погрешность 1,5·ppm/год
- Постоянный и переменный ток до 30?А
- Сопротивление до 1000 МОм, емкость до 100 мкФ
- Имитация датчиков температуры на базе термопар и резистивных датчиков температуры
- Генератор с частотой выходного сигнала до 20?МГц
- Имитация электрической сети до 240?В / 20?А
- Встроенный технологический мультиметр
- Интерфейсы GPIB и RS-232
Многофункциональный калибратор Calibro 142 представляет собой точный источник постоянного и переменного тока и напряжения, ориентированный на применение в калибровочных лабораториях и контрольно-измерительных системах и предназначенный для калибровки приборов, измеряющих электрические величины.
Основное назначение калибратора?— генерация точных значений электрических величин, в частности, постоянного и переменного тока и напряжения. Диапазон напряжений от 0 мВ до 1000 В, диапазон токов?— от 0 мА до 30 А. При использовании 50-витковой токовой катушки (опция 140-50), диапазон токов при калибровке токоизмерительных клещей может быть расширен до 1000 А. Наименьшая погрешность постоянного напряжения составляет 15·ppm, переменного напряжения?—250 ppm, постоянного тока — 130 ppm и переменного тока — 550 ppm. Максимальный диапазон частот?— от 20 Гц до 100 кГц.
Помимо генерации тока и напряжения, калибратор способен вырабатывать заданные мощность и энергию. В режиме генерации мощности напряжение устанавливается в диапазоне до 240?В, ток?— в диапазоне до 20?А на переменном и постоянном токе. На переменном токе также возможна установка сдвига фаз между напряжением и током. Сдвиг фаз может выражаться в градусах или в форме коэффициента мощности. Функцию генерации мощности можно использовать для калибровки ваттметров, преобразователей мощности и измерителей коэффициента мощности. Функция генерации энергии применяется для испытаний электросчетчиков. Встроенный генератор калибратора может работать в двух режимах. Эти функции позволяют калибровать осциллографы в диапазоне частот до 20 МГц с помощью прямоугольного сигнала с калиброванной амплитудой, частотой и коэффициентом заполнения.
Калибратор также обеспечивает эмуляцию датчиков температуры на основе термопар и резистивных датчиков температуры. Имитируются наиболее широко применяемые типы термопар?— R, S, B, J, T, E, K и N. Компенсация холодного спая термопары может выполняться вручную путем ввода поправки с клавиатуры передней панели или автоматически с использованием специального кабельного адаптера (опция?140-01). Этот адаптер оборудован встроенным датчиком Pt100, который регистрирует температуру окружающего воздуха и позволяет таким образом в точности компенсировать влияние холодного спая. Предусмотрена имитация датчиков температуры на базе Pt и Ni во всем диапазоне температур. Погрешность имитируемых резистивных датчиков температуры составляет 0,04…0,5 °C, а датчиков температуры на основе термопар?— 0,4…4,3?°C.
Встроенный технологический мультиметр позволяет непосредственно измерять и калибровать отклик преобразователей электрических величин различных типов, подавая на них калиброванный сигнал с одновременным снятием выходного сигнала.
Калибратор оснащен еще целым рядом функций, упрощающих управление и выполнение измерений. К их числу относятся установка относительного или абсолютного отклонения, отображение погрешности амплитуды выбранного выходного сигнала, процедура калибровки с простой перекалибровкой и другое. На передней панели калибратора располагается большой цветной дисплей, на котором отображается вся необходимая информация. Калибратор оборудован интерфейсами RS-232 и GPIB. Он полностью совместим с калибровочным программным обеспечением CALIBER компании Meatest
Технические характеристики
Постоянное и переменное напряжение
Диапазон напряжений: |
0…1000 В |
Частота выходного сигнала: |
20 Гц…100 кГц |
Разрешение: |
6 Ѕ разрядов |
Диапазон |
% от значения + константа в мкВ |
% от значения + константа в мкВ |
% от значения + константа в мкВ |
% от значения + константа в мкВ |
|
Пост. ток |
20 Гц…10 кГц |
10…50 кГц |
50…100 кГц |
0…20 мВ |
0,005 + 6 |
0,2 + 30 |
0,20 + 30 |
1,0 + 30 |
20…200 мВ |
0,0015 + 8 |
0,1 + 80 |
0,15 + 120 |
0,3 + 120 |
200 мВ…2?В |
0,0012 + 10 |
0,018 + 100 |
0,05 + 200 |
0,2 +1000 |
2…20?В |
0,0010 + 50 |
0,018 + 1000 |
0,05 + 6 000 |
0,2 + 10 000 |
20…240?В |
0,0015 + 500 |
0,018 + 10 000 |
-- |
-- |
240…1000 В |
0,005 + 20 000 |
0,03 + 200 000 * |
-- |
-- |
* Максимальная частота?— 1000 Гц
Постоянный и переменный ток
Диапазон токов: |
0…30 А |
Диапазон частот: |
20 Гц…10 кГц |
Разрешение: |
6 Ѕ разрядов |
Диапазон |
% от значения + константа в мкА |
% от значения + константа в мкА |
% от значения + константа в мкА |
% от значения + константа в мкА |
|
Пост. ток |
20 Гц…1 кГц |
1…5 кГц |
5…10 кГц |
1…200 мкА |
0,05 + 0,02 |
0,15 + 0,02 |
0,30 + 0,22 |
-- |
200 мкА…2 мА |
0,02 + 0,1 |
0,07 + 0,2 |
0,20 + 1 |
0,50 + 1,4 |
2…20?мА |
0,01+0,6 |
0,05 + 1 |
0,20 + 10 |
0,50 + 14 |
20…200?мА |
0,01+6 |
0,05 + 10 |
0,20 + 100 |
0,50 + 140 |
200 мА…2 А |
0,015 + 100 |
0,05 + 100 |
-- |
-- |
2…20?А |
0,02 + 2 000 |
0,10 + 6 000 |
-- |
-- |
20…30 А * |
[0,02 + 0,003* (1-20)] + 2000 |
[0,1+0,003* (1-20)]+6 000 |
-- |
-- |
I?— установленное значение тока в А. Дополнительная неопределенность при использовании токовой катушки (опция?140-50) составляет 0,3%. Выходной ток умножается на 25 или 50.
Генерация негармонических сигналов
Диапазон напряжений: |
1 мВ…200 В |
Диапазон токов: |
100 мкА…2 А |
Форма выходного сигнала: |
Прямоугольный (положительный, отрицательный, симметричный), пилообразный?A, пилообразный?B, треугольный, ограниченный синусоидальный с фиксированным коэффициентом нелинейных искажений k?=?13,45% |
Погрешность пикового значения: |
0,3% + 50 мкВ |
Отображаемые значения: |
Пиковое, среднеквадратичное (расчетное) |
Диапазон частот: |
1000 Гц для переменного напряжения, 120 Гц для переменного тока |
Наименьшее устанавливаемое значение частоты прямоугольного сигнала составляет 0,1?Гц, других сигналов?— 20 Гц.
Сопротивление и емкость
Диапазон сопротивлений: |
0…1000 МОм |
Диапазон емкостей: |
900 пФ…100 мкФ |
Разрешение: |
4 разряда |
Диапазон сопротивлений |
% от значения + константа в мОм |
Диапазон токов |
Диапазон емкостей |
% от значения + константа в пФ |
0…10?Ом |
0,03 + 5 |
400 мкА…100 мА |
700 пФ…1 нФ |
0,5 + 15 |
10…33?Ом |
0,015 + 5 |
400 мкА…100 мА |
1…3,3 нФ |
0,5 + 5 |
33…100?Ом |
0,010 + 5 |
400 мкА…100 мА |
3,3…10 нФ |
0,5 |
100…330?Ом |
0,010 + 5 |
400 мкА…40 мА |
10…33 нФ |
0,5 |
330 Ом…1?кОм |
0,010 |
400 мкА…11 мА |
33…100 нФ |
0,5 |
1…3,3 кОм |
0,010 |
100 мкА…6 мА |
100…330 нФ |
1 |
3,3…10 кОм |
0,010 |
20 мкА…2 мА |
330 нФ…1 мкФ |
1 |
10…33 кОм |
0,010 |
4…600 мкА |
1…3,3 мкФ |
1,5 |
33…100 кОм |
0,010 |
1…200 мкА |
3,3…10 мкФ |
1,5 |
100…330 кОм |
0,010 |
1…60 мкА |
10…100 мкФ |
2,0 |
330 кОм…1 МОм |
0,010 |
0,2…20 мкА |
|
|
1…3,3 МОм |
0,020 |
40 нА…6 мкА |
|
|
3,3…10 МОм |
0,050 |
10 нА…2 мкА |
|
|
10…33 МОм |
0,1 |
10…600 нА |
|
|
33…100 МОм |
0,2 |
10…180 нА |
|
|
100…1000 МОм |
0,5 |
4…20 нА |
|
|
* Максимально допустимое среднеквадратичное значение напряжения, прикладываемого к выходным клеммам, составляет от 2 до 5,5?В.
** Максимально допустимое среднеквадратичное значение напряжения, прикладываемого к выходным клеммам, составляет 20 В.
Мощность и энергия постоянного и переменного тока
Диапазон напряжений: |
0,2…240 В |
Диапазон токов: |
2?мА…20 А |
Диапазон мощностей: |
0,0004…2,4 кВА |
Время измерения: |
1,1…1999 с |
Диапазон частот: |
Постоянный ток, переменный ток от 40 до 400 Гц |
Погрешность частоты: |
0,005 % |
Погрешность значений переменного и постоянного тока
Диапазон токов |
% от значения + константа в мкА |
2…20?мА |
0,05 + 2 |
20…200?мА |
0,05 + 10 |
200 мА…2 А |
0,05 + 100 |
2…20?А |
0,05 + 2000 |
Погрешность сдвига фаз
Диапазон частот |
Погрешность сдвига фаз d?, ° |
40…200 Гц |
0,15 |
200…400 Гц |
0,25 |
Генератор сигналов
Общий диапазон частот: |
0,1 Гц…20 МГц |
Разрешение: |
6 разрядов |
Погрешность частоты: |
0,005 % |
Режимы: |
• прямоугольный ШИМ-сигнал (PWM) с калиброванными коэффициентом заполнения, частотой и амплитудой |
• высокочастотный прямоугольный сигнал (HF) с калиброванными частотой и амплитудой |
Режим широтно-импульсной модуляции (PWM)
Диапазон напряжений |
% от значения + константа в мкВ |
1…20 мВ |
0,2 + 5 0 |
20…200 мВ |
0,1 + 5 0 |
200 мВ…2?В |
0,1 |
2…10 В |
0,1 |
Высокочастотный режим (HF)
Диапазон частот: |
0,1 Гц…20 МГц |
Выходной импеданс: |
50 Ом |
Форма выходного сигнала: |
Прямоугольный, симметричный |
Размах амплитуды выходного сигнала: |
4 В |
Амплитуда выходного сигнала: |
0, -10, -20, -30 дБ ± 1 дБ |
Погрешность амплитуды: |
10 % |
Время нарастания и спада: |
|
Имитация резистивных датчиков температуры
Тип |
Диапазон -200…+250 °C |
Диапазон 250…850 °C |
Pt100 |
0,1 °C |
0,3 °C |
Pt200 |
0,1 °C |
0,2 °C |
Pt1000 |
0,2 °C |
0,4 °C |
Ni100 |
0,07 °C |
-- |
Стандарт на датчики: DIN, US/JS, Ni
Установл. значение константы R0: 20 Ом…2?кОм
Имитация датчиков температуры на базе термопар
R |
Диапазон, °C |
-50…0 |
0…400 |
400…1000 |
1000…1767 |
Погрешность, °C |
2,0 |
1,5 |
0,9 |
1,0 |
S |
Диапазон, °C |
-50…0 |
0…250 |
250…1400 |
1400…1767 |
Погрешность, °C |
1,8 |
1,5 |
1,0 |
1,0 |
B |
Диапазон, °C |
400…800 |
800…1000 |
1000…1500 |
1500…1820 |
Погрешность, °C |
1,9 |
1,1 |
1,0 |
0,9 |
J |
Диапазон, °C |
-210…-100 |
-100…150 |
150…700 |
700…1200 |
Погрешность, °C |
0,6 |
0,4 |
0,3 |
0,4 |
T |
Диапазон, °C |
-200…-100 |
-100…0 |
0…100 |
100…400 |
Погрешность, °C |
0,6 |
0,4 |
0,3 |
0,4 |
E |
Диапазон, °C |
-250…-100 |
-100…280 |
280…600 |
600…1000 |
Погрешность, °C |
0,9 |
0,3 |
0,2 |
0,2 |
K |
Диапазон, °C |
-200…-100 |
-100…480 |
480…1000 |
1000…1372 |
Погрешность, °C |
0,7 |
0,4 |
0,4 |
0,5 |
N |
Диапазон, °C |
-200…-100 |
-100…0 |
0…580 |
580…1300 |
Погрешность, °C |
1,0 |
0,5 |
0,5 |
0,5 |
Встроенный технологический мультиметр
Функция |
Диапазон |
Погрешность, % |
Разрешение / диапазон |
Постоянное напряжение (DCV) |
0…±20 В |
0,01 % + 300 мкВ |
100 мкВ / 20 В |
Постоянный ток |
0…±25 мА |
0,015 % + 300 нА |
100 нА / 20 мА |
Постоянное напряжение (mVDC) |
0…±2 В |
0,02 % + 7 мкВ |
20 мВ?/ 100 нВ, 200 мВ?/?1 мкВ, 2 В?/ 10 мкВ |
Сопротивление * |
0…2,5 кОм |
0,02% + 10 мОм |
20 Ом / ?l мОм, 200?Ом / l?мОм, 2?кОм / 10 мОм |
Частота |
1 Гц…15 кГц |
0,005 |
10 мкГц…0,1 Гц |
Имитация датчиков температуры на базе термопар |
-250…+1820 °C |
0,4…2,5 °C |
0,01 °C |
Имитация резистивных датчиков температуры |
-200…+850 °C*3 |
0,1 °C |
0,1 °C |
* Измерительный ток 1 мА
Общие данные
Время прогрева: |
60 мин. |
Рабочий диапазон температур: |
23 ± 10 °C |
Диапазон температур хранения: |
0…40 °C при относительной влажности ниже 80 % |
Опорная температура: |
23 ± 2 °C |
Размеры: |
450 x 480 x 150 мм |
Масса: |
22 кг |
Напряжение сети: |
230 В, 50 Гц |
Потребляемая мощность: |
Макс. 250 ВА |
Принадлежности, входящие в комплект поставки
Сетевой шнур |
1 шт. |
|
Руководство по эксплуатации, CD |
1 шт. |
|
Опция 10/11?— испытательный кабель 1000?В/20?А, черный/красный |
2 шт. |
Длина 1 м |
Опции 40, 60, 70, 80 |
1 шт. |
Длина 1 м |
Запасной предохранитель |
1 шт. |
|
Кабель RS-232 |
1 шт. |
Длина 1 м |
Опции (заказываются отдельно)
Наименование |
Краткое описание |
Примечание |
Опция 140-50 |
Токовая катушка 25/50 витков |
Для калибровки токоизмерительных клещей |
Опция 10 |
Испытательный кабель 20?А/1000?В, черный |
Длина 1 м |
Опция 11 |
Испытательный кабель 20?А/1000?В, красный |
Длина 1 м |
Опция 20 |
Испытательный кабель BNC/BNC |
Длина 1 м |
Опция 30 |
Испытательный кабель BNC/«банан» |
Длина 1 м |
Опция 40 |
Кабельный адаптер Canon 25 / 2?x?«банан» |
Для постоянного напряжения и тока |
Опция 60 |
Кабельный адаптер Canon 25 / 4?x?«банан» |
Измерение сопротивления по четырехполюсной схеме |
Опция 70 |
Четырехполюсный кабельный адаптер |
Имитация сопротивления по четырехполюсной схеме |
Опция 80 |
Кабельный адаптер Canon 25 / 2?x?«банан» |
Измерение постоянного напряжения (mVDC) и измерение температуры с помощью датчиков на основе термопар |
Опция 90 |
Внешний датчик |
Резистивный датчик температуры |
Опция 140-01 |
Кабельный адаптер с металлической подставкой для испытуемого устройства |
Содержит датчик температуры Pt100 для измерения окружающей температуры и компенсации холодного спая термопары |
Кабель GPIB |
Кабель GPIB |
Длина 1 м |
Кабель RS-232 |
Кабель RS-232 |
Длина 1 м |
WinQbase |
Программное обеспечение для ведения баз данных калибровки измерительных приборов |
|
CALIBER |
Программное обеспечение для автоматической калибровки измерительных приборов |
|
Многофункциональный калибратор Calibro 142i
Многофункциональный калибратор Calibro 142i представляет собой упрощенную недорогую версию Calibro 142.
Таблица сравнения возможностей Calibro 142 и Calibro 142i
|
Calibro 142 |
Calibro 142i |
Пер./пост. напряжение |
• |
• |
Пер./пост. ток |
• |
• |
Форма сигнала |
• |
– |
Мощность/ энергия |
• |
– |
Имитация RTD |
• |
– |
Имитация термопар |
• |
• |
Сопротивление |
• |
– |
Ёмкость |
• |
– |
Частота |
• |
– |
Встроенный мультиметр |
• |
– |
Интерфейс |
GPIB, RS-232 |
RS-232 |
Принадлежности
Принадлежности, входящие в комплект поставки
Сетевой шнур |
1 шт. |
|
Руководство по эксплуатации, CD |
1 шт. |
|
Опция 10/11?— испытательный кабель 1000?В/20?А, черный/красный |
2 шт. |
Длина 1 м |
Запасной предохранитель |
1 шт. |
|
Кабель RS-232 |
1 шт. |
Длина 1 м |
Опции (заказываются отдельно)
Наименование |
Краткое описание |
Примечание |
Опция 140-50 |
Токовая катушка 25/50 витков |
Для калибровки токоизмерительных клещей |
Опция 10 |
Испытательный кабель 20?А/1000?В, черный |
Длина 1 м |
Опция 11 |
Испытательный кабель 20?А/1000?В, красный |
Длина 1 м |
Опция 20 |
Испытательный кабель BNC/BNC |
Длина 1 м |
Опция 30 |
Испытательный кабель BNC/«банан» |
Длина 1 м |
Опция 140-01 |
Кабельный адаптер с металлической подставкой для испытуемого устройства |
Содержит датчик температуры Pt100 для измерения окружающей температуры и компенсации холодного спая термопары |
Кабель RS-232 |
Кабель RS-232 |
Длина 1 м |
WinQbase |
Программное обеспечение для ведения баз данных калибровки измерительных приборов |
|
CALIBER |
Программное обеспечение для автоматической калибровки измерительных приборов |
