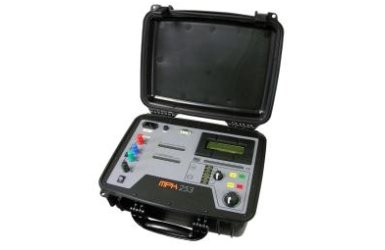

Цифровой омметр для очень малых сопротивлений MPK 254 представляет собой портативное устройство с микропроцессорным управлением, используемое для выполнения точного измерения сопротивления контактов выключателей и автоматов, трансформаторов, обмоток двигателей, образцов провода и кабеля, соединителей, токовых шин и т.д. при токе от 1 мА до 5 А. Данный прибор использует четырехпроводный принцип измерения по Кельвину, тем самым устраняются погрешности, , вызванные контактным сопротивлением и сопротивлением подводящих ток проводов. Показания сопротивления отображаются на буквенно-цифровой дисплее 4 ½ знаков. Это позволяет измерять сопротивление до 200 Ом, с разрешением до 1 мОм. Точность измерения обеспечивается собственной схемотехникой с системой усиления сигнала, нулевым смещением и использованием элементов с длительной временной стабильностью. Оборудование имеет последовательный порт (RS232), который позволяет передавать измеренные значения на принтер, ноутбук, маленький компьютер или любое устройство с целью регистрации проведенных измерений. Функция “УДЕРЖАНИЕ” сохраняет на дисплее значения, измеренные в определенный момент времени. Выходное напряжение разомкнутой цепи составляет до 10 В, в зависимости от выбранного испытательного тока, снижая тем самым время стабилизации для испытательного тока при измерении высоко индуктивных элементов (в особенности обмоток трансформаторов). Измерительный контур имеет эффективную защиту от перенапряжений, вызванных этими индуктивностями. Работа с этим прибором не вызывает никаких трудностей: Просто подключите провода, включите прибор, выберите испытательный ток и нажмите кнопку “старт”. Через несколько секунд (в зависимости от индуктивности элемента), на дисплее появятся непосредственно показания с указанием единицы измерения (Ом, MОм, мкОм). В случае необходимости на дисплее будут появляться сообщения в помощь оператору (низкий заряд батареи, выход за пределы диапазона, и т.д.). Прибор установлен в прочном пластмассовом кейсе с откидной крышкой и ручкой для переноски. Это портативный, ударопрочный и легкий прибор, который может использоваться на улице и при неблагоприятных погодных условиях. Он обеспечивает очень надежные и точные измерения — как в лаборатории, так и в полевых условиях.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ИЗМЕРИТЕЛЬНЫЙ ТОК
1 мA, 10 мA, 100 мA, 1 A, 5А. Ток можно плавно регулировать от 0 до 100%.
ДИАПАЗОНЫ ИЗМЕРЕНИЯ СОПРОТИВЛЕНИЙ
0-20 мОм при 5 A. 0-600 мОм при 5А. 0-200 мOм при 1 A. 0-2000 мOм при 100 мA. 0-20 Ом при 10 мA. 0-200 Oм при 1 мA.
РАЗРЕШЕНИЕ
1 мкОм при 5 A.
ВЫХОДНОЕ НАПРЯЖЕНИЕ
До 10 В пост. тока (разомкнутая цепь) при 1 A.
ПРИНЦИП ИЗМЕРЕНИЯ
Четырехпроводный, схема Кельвина Основная погрешность ± 0.2% от показаний ± 2 един.м.р.
РАСШИРЕННЫЕ ФУНКЦИИ
Цифровое прямое считывание показаний очень малых сопротивлений на буквенно-цифровом дисплее с размерностью 4 ½ знаков. Очень точные и быстрые измерения.
ВЫВОД ДАННЫХ
Интерфейс RS232 при 4800 бит. Подходит для отправки данных на внешний принтер с последовательным интерфейсом, компьютер или устройство регистрации данных.
защита от внешних воздействий
Корпус с закрывающейся крышкой. Степень защиты IP54
КЛАСС БЕЗОПАСНОСТИ
В соответствии с требованиями стандартов IEC 61010-1:1990, IEC 61010-1:1992 дополнение 2.
ИСТОЧНИК ПИТАНИЯ
Внутренняя герметичная свинцово-кислотная аккумуляторная батарея 12 В / 7Ач.
ВСТРОЕННОЕ ЗАРЯДНОЕ УСТРОЙСТВО
Для электрической сети 100 — 240 В ~.
диапазон РАБОЧИХ температур
От -5°C до 50°C.
Температура хранения От -25°C до 65°C.
амплитуда колебаний влажности 95% Отн. влаж (без конденсации).
ВЕС ОБОРУДОВАНИЯ Примерно 8.7 кг (включая аксессуары)
Габаритные РАЗМЕРЫ 378 x 308 x 175 мм
КОМПЛЕКТ ПОСТАВКИ
2 Совмещённых диагностических токовых и потенциальных выводов
1 Сетевой кабель
1 RS232 кабель
1 Руководство по эксплуатации
1 Синтетическая сумка для кабеля и прибора
