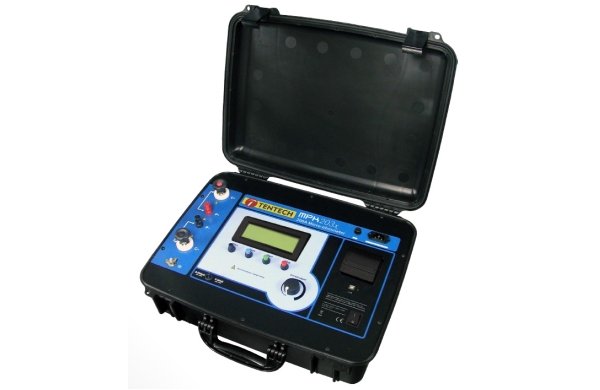

Микроомметр сильноточный MPK 203 — это портативный прибор с микропроцессорным управлением. Он имеет оптимизированные фильтры и защиты, позволяющие проводить измерения на электрических подстанциях. Он может использоваться для точного измерения очень малых контактных сопротивлений выключателей, переключателей, шин и т.д. с током измерения до 200А. Он использует четырехконтактный метод (по схеме U/I) для исключения ошибок измерения, связанных с измерительными щупами и их контактными сопротивлениями.
Точность измерения гарантируется передовой системой усиления сигнала повышенной стабильности. Измеренное сопротивление выводится на алфавитно-цифровой дисплей с разрешением до 4,5 знаков. Это позволяет измерять сопротивления до 20 мОм с разрешением до 0,1 мкОм.
Оператор может регулировать ток измерения и его измеренные значения отображаются на аналоговом столбчатом индикаторе.
Прибор имеет внутреннюю память на 200 измерений. Последовательный выход данных (RS232) позволяет подключить прибор к компьютеру для сохранения данных.
Система генерации высокого тока основана на современной технологии, позволяющей значительно уменьшить вес (11 кг) и габариты прибора. Корпус выполнен из пластмассы, имеющей высокую устойчивость к ударам и воздействиям внешней среды. Внутренние тепловые датчики во всех чувствительных элементах позволяют избежать повреждений, вызванных перегревом прибора.
Это мощный, но легкий прибор, который может легко перемещаться одним человеком. Он водостойкий и может использоваться в суровых погодных условиях (защита согласно IP54 при закрытой крышке), обеспечивая отличную производительность как в лабораторных, так и полевых условиях
ТОКИ ИЗМЕРЕНИЯ
100 A, 200 A (чистый постоянный ток) Каждый ток может быть плавно изменен от 0 до 100%
ДИАПАЗОНЫ СОПРОТИВЛЕНИЙ
0-1999 мкОм (ток измерения: до 200 A) 0-19,99 мОм (ток измерения: до 100 A)
РАЗРЕШАЮЩАЯ СПОСОБНОСТЬ
0,1 мкОм при R < 200 мкОм 1 мкОм при R < 2000 мкОм 10 мкОм при R < 20 мОм
ВЫХОДНОЕ НАПРЯЖЕНИЕ
3,5 В пост. тока при 200 A. 4,5 В пост. тока при 100 A. 5,8 В пост. тока (без нагрузки).
МАКСИМАЛЬНОЕ СОПРОТИВЛЕНИЕ НАГРУЗКИ
10 мОм при 200 A. 30 мОм при 100 A.
ПРИНЦИП ИЗМЕРЕНИЯ Четырехполюсник, U/I.
ТЕРМОЗАЩИТА
Защищает все чувствительные компоненты, предотвращая любые повреждения, связанные с перегревом.
ВРЕМЯ НЕПРЕРЫВНОЙ РАБОТЫ
При 200 А этот прибор можно непрерывно использовать в течении приблизительно 1 минуту до активации термозащиты. При 100А этот прибор можно непрерывно использовать в течении приблизительно 15 минут до активации термозащиты.
НОМИНАЛЬНАЯ ТОЧНОСТЬ ± 0.5 % от показания ± 2 значащих цифры.
ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ
Цифровое отображение на алфавитно-цифровом экране для очень малых сопротивлений, с отображением 4,5 знаков. Очень быстрые и точные измерения.
ВСТРОЕННАЯ ПАМЯТЬ Позволяет хранить до 200 измерений.
ПОСЛЕДОВАТЕЛЬНЫЙ ВЫХОД ДАННЫХ
RS232 при 4800 бит/сек. Для передачи хранимых данных.
ЗАЩИТА ОТ ВОЗДЕЙСТВИЙ ОКРУЖАЮЩЕЙ СРЕДЫ
IP54 при использовании с закрытой крышкой.
КЛАСС БЕЗОПАСНОСТИ Соответствует IEC 61010-1:1990, IEC 61010-1:1992 изменение 2.
ПИТАНИЕ От сети 220-240 В.
ЗАРЯДНОЕ УСТРОЙСТВО ДЛЯ БАТАРЕЙ Для сетей питания 220 — 240 В переменного тока.
ДИАПАЗОН РАБОЧИХ ТЕМПЕРАТУР -5°C до 50°C.
ДИАПАЗОН ТЕМПЕРАТУР ХРАНЕНИЯ -25°C до 65°C.
ДИАПАЗОН ВЛАЖНОСТИ 95% отн. влажности (без конденсата).
ВЕС ОБОРУДОВАНИЯ Приблизительно 11 кг.
ГАБАРИТЫ 502 x 394 x 190 мм.
КОМПЛЕКТ ПОСТАВКИ
2 совмещенный токовый/потенциальный
1 кабель питания
1 кабель заземления.
1 встроенный термопринтер.
1 коммуникационный кабель (RS232).
1 кабель питания.
1 руководство пользователя.
ВЕС АКСЕССУАРОВ
Приблизительно 20,5 кг.
