Краткие характеристики:
- Высокоточные многозначные меры ёмкости в диапазоне 100 пФ…100 мкФ
- Разрешение 100 пФ
- Погрешность воспроизведения: ± 4% (АКИП-7510/1), ± 1% (АКИП-7510/2)
- Использование различных типов прецизионных пленочных компонентов для декад диапазона

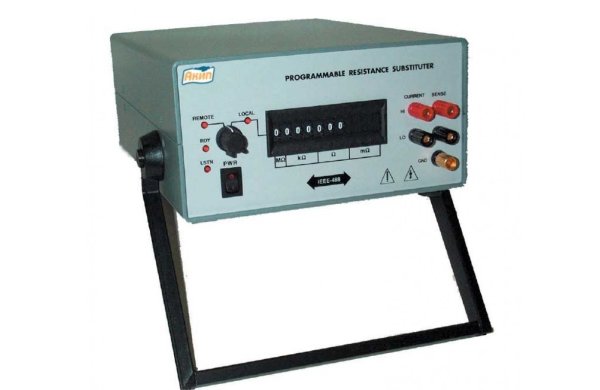

- Моноблочное настольное исполнение
- Управление: многозначный дисковый переключатель на передней панели (6 декад, каждая с фиксированными положением от 0 до 9)
- Опционально: интерфейс RS-232, GPIB, LAN (1 на выбор), варианты корпуса для монтажа в стойку (2 типа)
- Доступны средства LabVIEW от National Instruments (hardware / software tools)
|
Характеристики |
Параметры |
||
|
Метрологические |
Диапазон установки «С»* |
100 пФ – 99,9999 мкФ |
100 пФ - 99,9999 мкФ |
|
Разрешение |
100 пФ |
100 пФ |
|
|
Число декад |
6 |
6 |
|
|
Пределы осн. относит. погрешности |
± (4 % + 5 пФ) |
± (1 % + 3 пФ) |
|
|
Макс. напряжение |
100 В (20 В для диапазона 10-100 мкФ) |
||
|
Остаточный импеданс |
7 пФ (типично) |
||
|
Время переключения |
< 4 мс (1 изменение) |
||
|
Общие данные |
Соединительные |
5 шт |
|
|
позолоченные терминалы «под винт» (гнезда 4 мм) Hi / Low (current, sense), резьба соединения с напылением теллура меди, минимальные тепловые шумы/ emf и сопротивление, изолированная клемма для земли (GND). |
|||
|
Интерфейс ДУ ** |
GPIB, RS-232 или LAN (тип необходимо указать при заказе) |
||
|
Условия эксплуатации |
-30°С…+75°С и относительная влажность до 90% |
||
|
Габаритные размеры |
430 × 324 × 127 мм |
||
|
Масса |
Не более 5,2 кг |
||
|
Опции |
Опция RM (АКИП-7510): вариант корпуса меры для монтажа в 19 стойку |
||
