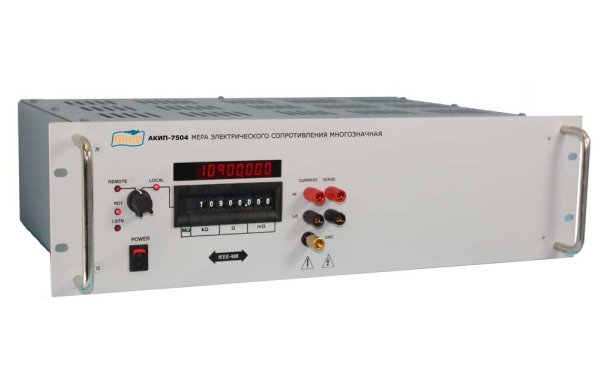

Краткие характеристики:
- Высокоточные многозначные меры электрического сопротивления в диапазоне 0…100 МОм
- Разрешение от 0,1 Ом
- Погрешность от 0,05 % до 1 %
- Использование манганинового сплава для декад с шагом < 1 Ом
- Использование прецизионных металлических пленочных резисторов для декад с шагом ≥ 1 Ом (АКИП-7504/1, АКИП-7504/2, АКИП-7504/3, АКИП-7504/4)
- Использование герметичных проволочных неиндуктивных резисторов для декад с шагом от 1 Ом до 100 кОм (АКИП-7504/5, АКИП-7504/6)
- Использование прецизионных металлооксидных пленочных резисторов для декад с шагом ≥ 1 МОм (АКИП-7504/5, АКИП-7504/6)
- Стандартный интерфейс (выбирается при заказе, 1 на выбор): RS-232, GPIB.
- Опциональный интерфейс: Ethernet (LAN)
| Параметры | АКИП-7504/1 | АКИП-7504/2 | АКИП-7504/3 | АКИП-7504/4 | АКИП-7504/5 | АКИП-7504/6 |
| Метрологические данные | ||||||
| Диапазон установки сопротивления | 0…10 МОм | 0…10 МОм | 0…100 МОм | 0…100 МОм | 0…10 МОм | 0…100 МОм |
| Разрешение | 1 Ом | 1 Ом | 0,1 Ом | 0,1 Ом | 1 Ом | 0,1 Ом |
| Число декад | 7 | 7 | 9 | 9 | 7 | 9 |
| Пределы основной относительной погрешности | 1%+70 мОм | 0,1%+30 мОм | 1%+70 МОм | 0,1%+30 мОм | 0,05% + 15 мОм | |
| Максимальная нагрузка | в зависимости от сигнала (не более): 0,5 А, 200 В (dc + ac пик), 0,2 Вт/декада, 2 Вт/общая | в зависимости от сигнала (не более): 3 А, 200 В (dc + ac пик), 0,5 Вт/декада, 4,5 Вт/общая | ||||
| Остаточное сопротивление | ||||||
| Общие данные | ||||||
| Интерфейс* | RS-232, GPIB | |||||
| Условия эксплуатации | -30°С…+75°С и относительная влажность до 90% | |||||
| Габаритные размеры | 430 × 324 × 127 мм | |||||
| Масса | Не более 5,2 кг | |||||
| Опции | Опция RM (АКИП-7504): вариант корпуса меры для монтажа в 19 стойку Опция RMK (АКИП-7504): комплект для монтажа в 19 стойку Опция Ethernet (АКИП-7504): интерфейс Ethernet (LAN) Опция RO (АКИП-7504): соединительные клеммы на задней панели |
|||||
