| НАЗНАЧЕНИЕ МЕГАОММЕТРА ПРОФКИП М4100/3М

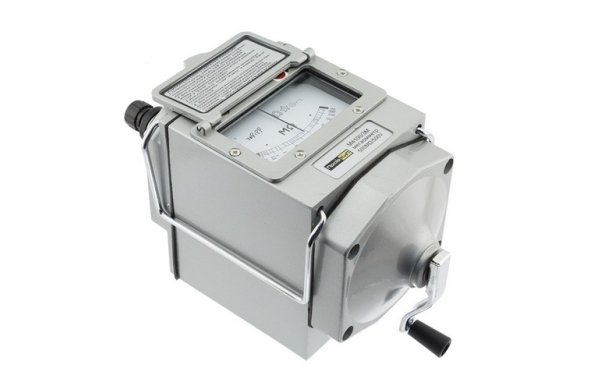

Мегаомметр ПРОФКИП М4100/3М (измеритель сопротивления изоляции ПРОФКИП М4100/3М) предназначен для измерения сопротивления изоляции электрических цепей, не находящихся под напряжением. Мегаомметр ПРОФКИП М4100/3М применяются для измерения сопротивления изоляции электрической проводов, кабелей, разъёмов, трансформаторов, обмоток электрических машин и других устройств, а также для измерения поверхностных и объемных сопротивлений изоляционных материалов. Питание мегаомметра ПРОФКИП М4100/3М осуществляется от встроенного электромеханического генератора. ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА МЕГАОММЕТРА ПРОФКИП М4100/3М |
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| ПАРАМЕТРЫ | ЗНАЧЕНИЯ |
| Диапазон измерения сопротивлений | 0 МОм … 500 МОм |
| Измерительное напряжение на зажимах | 500 В ±50 В |
| Предел допускаемой основной относительной погрешности от 0.05 МОм и до верхнего предела | ±15% |
| Предел допускаемой дополнительной погрешности, вызванной протеканием в измерительной цепи токов промышленной частоты (помехи) силой до 50 мкА | ±15% |
| Остаточное отклонение указателя от нулевой отметки | не более ±0.5% |
| Время установления показаний | не более 15 с |
| Величина перемещения указателя корректором нуля механическим | не более ±2% от длины шкалы |
| Электрическая прочность изоляции | 5 кВ |
| Сопротивление изоляции между корпусом и изолированными от корпуса электрическими цепями при нормальных условиях эксплуатации | 40 МОм |
| Режим работы | прерывистый (измерение – 1 мин, пауза – 2 мин) |
ОБЩИЕ ДАННЫЕ МЕГАОММЕТРА ПРОФКИП М4100/3М
• Соответствие группе 3 по ГОСТ 22261 "Средства измерений электрических и магнитных величин. Общие технические условия", но с расширенным диапазоном рабочих температур.
• Соответствие требованиям ГОСТ 26104 "Средства измерений электронные. Технические требования в части безопасности. Методы испытаний" к изделиям класс защиты II, ГОСТ Р 51350 "Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования", категория монтажа (категория перенапряжения) II
• Рабочие условия эксплуатации:
температура окружающего воздуха от -30°С до 50°С
относительная влажность от 20% до 90%
атмосферное давление от 84 кПа до 106.7 кПа (630 мм.рт.ст. … 800 мм.рт.ст.)
• Средняя наработка на отказ: не менее 12500 часов
• Средний срок службы: не менее 10 лет
• Питание: от встроенного электромеханического генератора (скорость вращения рукоятки от 120 до 144 об/мин)
• Габаритные размеры: 150х130х200 мм
• Вес: 2.2 кг
КОМПЛЕКТ ПОСТАВКИ МЕГАОММЕТРА ПРОФКИП М4100/3М
• Мегаомметр ПРОФКИП М4100/3М
• Измерительный кабель (2 шт)
• Проводник
• Руководство по эксплуатации
