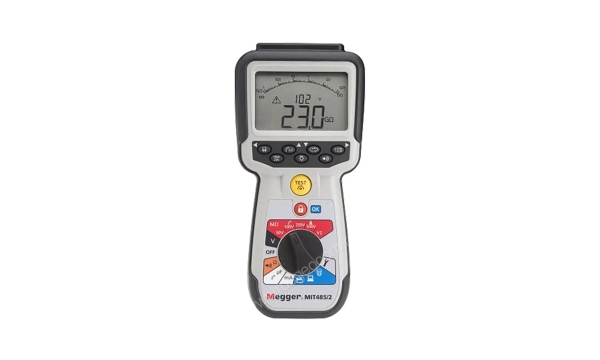

Мегаомметр Megger MIT485/2 позволяет тестировать целостность изоляции и непрерывность кабельных коммуникаций. Используется профессиональными электриками и сотрудниками, работающими в сфере связи. Подходит для определения различных параметров электрических сетей.
Устройство может выполнять измерения в режиме реального времени и сохранять их во внутренней памяти устройства. Емкости хватает более, чем на 1000 измерений. Megger MIT485/2 способен обмениваться данными с совместимым оборудованием по беспроводному протоколу Bluetooth. С помощью него передаются записи сделанных измерений для последующего анализа и составления технической документации.
Благодаря удобной форме прибор легко удерживать в одной руке. Пластиковый корпус имеет резиновые накладки, которые препятствуют выскальзыванию прибора и служат амортизирующим слоем при падении. Для переключения режимов используются аналоговые переключатели с цветными маркировками на корпусе.
На лицевой стороне корпуса установлен жидкокристаллический дисплей, который оснащен цифровым блоком и аналоговой шкалой. Она дает возможность отслеживать измерения в динамике.
Измеритель сопротивления отличается повышенной прочностью, корпус прибора защищен от внешних воздействий по стандарту IP54. Благодаря этому, внутренние части устройства не повредятся даже после попадания на корпус капель воды.
Технические характеристики прибора:
- Для теста изоляции используется напряжение от 50 до 500 В (постоянный ток).
- Эксплуатационная погрешность не превышает 2%.
- Индикация PASS/FAIL, которая отображается в зависимости от порогового напряжения.
- Диапазон измерения частоты переменного тока от 15 до 400 Гц.
Характеристики
| Измерение изоляции | |
|---|---|
| Тестовое напряжение (номинальное) | 50 В, 100 В, 250 В, 500 В |
| Точность | 50 В 10 GΩ ± 2% ± 2 знака ± 4.0% на GΩ 100 В 20 GΩ ± 2% ± 2 знака ± 2.0% на GΩ 250 В 50 GΩ ± 2% ± 2 знака ± 0.8% на GΩ 500 В 100 GΩ ± 2% ± 2 знака ± 0.4% на GΩ |
| Эксплуатационная погрешность: BS EN 61557-2 (2007) | 50 В, ± 2.0% ± 2d, 100 kΩ - 900 kΩ ± 10.5% 100 В, ± 2.0% ± 2d, 100 kΩ - 900 kΩ ± 10.3% 250 В, ± 2.0% ± 2d, 100 kΩ - 900 kΩ ± 10.3% 500 В, ± 2.0% ± 2d, 100 kΩ - 900 kΩ ± 10.3% |
| Дисплей | Аналоговый, 1 GΩ полная шкала |
| Разрешение | 0.1 kΩ |
| Ток короткого замыкания / ток заряда | 2 мА + 0% от -50% до EN 61557-2 (2007) |
| Напряжение разомкнутого контура | -0% +2% ± 2 B |
| Испытательный ток | 1 мА при минимальном пропускном значении изоляции до максимальных 2 мА |
| Утечка | 10% ± 3 знака |
| Управление таймером | 60 секундный таймер обратного отсчета |
| Примечание | Вышеприведенные технические характеристики верны только при использовании высококачественных силиконовых проводов. |
| Измерение целостности электрической цепи | |
| Диапазон измерения | от 0.01 Ω до 1.0 MΩ |
| Точность | ± 3% ± 2 знака (от 0 до 100 Ω) ± 5% ± 2 знака (>100 Ω до 500 kΩ) (от >500 kΩ до 1 MΩ неопределено) Ошибка сервиса: BS EN 61557-4 (2007) ±2.0%, 0.1 Ω - 2 Ω ± 6.8% |
| Напряжение разомкнутого контура | 5 В ± 1 В |
| Тестовый ток | 200 мА (–0 мА +20 мА) (от 0,01 Ω до 4 Ω) |
| Сопротивление проводов | Обнуление до 10 Ω |
| Измерение напряжения | |
| Диапазон | Переменный ток: от 10 мВ до 600 В, TRMS, синусоидальное (от 15 Гц до 400 Гц) Постоянный ток: от 10 мВ до 600 В |
| Точность | Переменный ток: ± 2% ± 2 знака Постоянный ток: ± 2% ± 2 знака Ошибка сервиса: BS EN 61557-1 (2007) ±2.0% ±2d, 0V - 300Vac/dc ±5.1% |
| Форма волны | Неопределенный диапазон: 0 – 10 мВ (от 15 до 400 Гц) Для несинусоидальных форм волны применяются дополнительные технические характеристики Несинусоидальные формы волн: ±3% ± 2 знака >от 100 мВ до 600 В TRMS ±8% ± 2 знака от 10 мВ до 100 мВ TRMS |
| Вольтметр по умолчанию | Работает при > 25 В переменного или постоянного тока в любом диапазоне, кроме OFF |
| Измерения частоты | |
| Диапазон | 15 Гц - 400 Гц |
| Точность измерения | ±0,5% ± 1 знак |
| Измерения емкости | |
| Диапазон | 0.1 nF до 10 μF |
| Точность измерения | ± 5.0% ± 2 знака (1 nF-10 μF) |
| Коэффициент кабеля | 40n F/ km до 70nF/ km |
| Единица измерения | 50nF/ km |
| Хранение данных | |
| Емкость хранения | >1000 результатов проверки |
| Загрузка данных | Беспроводное соединение Bluetooth® Bluetooth® класс II |
| Диапазон | до 10 м |
| Общие данные | |
| Питание | 6 элементов питания типа IEC LR6 (AA, MN1500, HP7, AM3 R6HP) x 1,5 В; перезаряжаемые NiMH батарейки 6 x 1,5 В Зарядное устройство (опция): 12-15 В постоянного тока |
| Срок службы аккумулятора | 3000 проверок проводки с циклом работы: 5 секунд ВКЛ. / 55 секунд ВЫКЛ. при 500 В в 500 kΩ |
| Габариты | 228 x 108 x 63 мм |
| Вес | 800 г |
| Вес с кейсом | 1.75 кг |
| Предохранитель | Используйте только 2 x 500 мА (FF) 1000 В керамические плавкие предохранители 32 x 6 мм с высокой разрывной способностью HBC 30 кА минимум. Стеклянные предохранители НЕ ДОЛЖНЫ быть установлены |
| Класс защиты | Соответствует EN 61010-1 (1995) до 600 В, фаза-земля, категория IV |
| EMC | В соответствии с IEC 61326 включая поправку №1 |
| Температурный коэффициент | < 0,1% на °C до 1 GΩ < 0,1% на °C на GΩ выше 1 GΩ |
| Диапазон рабочих температур и уровня влажности | От -10 до +55 °C 90% относительной влажности при 40 °C |
| Диапазон температуры хранения | От -25 до +70 °C |
| Температура калибровки | +20 °C |
| Максимальная высота | 2000 м |
| Класс IP-защиты | IP 54 |
Комплектация
- Мегаомметр Megger MIT485/2
- Коплект силиконовых измерительных проводов с наконечниками и зажимами
- Переключаемый зонд SP5
- CD с руководством по эксплуатации
- Аккумуляторы AA щелочные (2 шт.)
- Жесткий чехол
