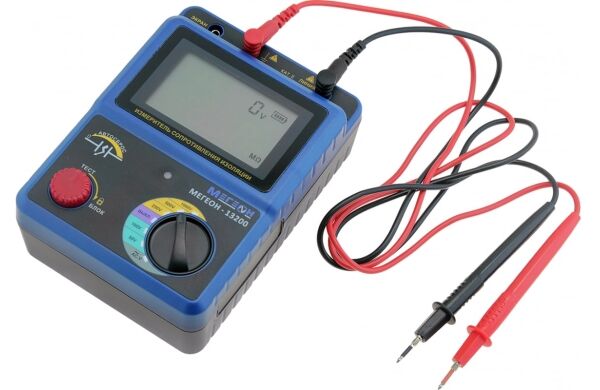

Измеритель сопротивления изоляции МЕГЕОН 13200 представляет собой портативный прибор для измерения сопротивления изоляции с использованием высоких значений испытательных напряжений (до 1000 Вольт).
Особенности
- Измерение сопротивления изоляции и напряжения между щупами.
- От 2 до 4 пределов измерения сопротивления с автопереключением.
- Звуковая и визуальная индикация подачи испытательного напряжения.
- Автоматическое выключение испытательного напряжения и прибора после 10 минут бездействия.
- Большой ЖК-дисплей с подсветкой.
- Индикация выхода за верхний предел диапазона измерения.
Характеристики
ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ | |||||
Испытательное напряжение U, В |
50 | 100 | 250 | 500 | 1000 |
Диапазоны измерений сопротивления изоляции |
0...100 МОм | 0...200 МОм | 0...500 МОм | 0...999 МОм | 0...99,9 МОм 100...999 МОм 1...19,9 ГОм |
Примечание: диапазон установки испытательного напряжения от U до 1,2 U | |||||
Iн Iкз |
Не более 1,1 мА Не более 2,0 мА |
||||
ΔR | ±0,08 Rx (для диапазона 0...999 МОм) ±0,1 Rx (для диапазона 1...19,9 ГОм) |
||||
Примечание: Rx - измеренное значение электрического сопротивления изоляции Iн - ток нагрузки Iкз - ток короткого замыкания ΔR - погрешность измерения сопротивления Защита от перегрузки 660 В/10 сек. |
ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ ПЕРЕМЕННОГО ТОКА | |
Диапазон измерения напряжений переменного тока | 30...600 В (50/60 Гц) |
Разрешение | 1 В |
Пределы допускаемой абсолютной погрешности измерений | ±(0,02 ⋅ Ux + 5 е.м.р.) |
Примечание: е.м.р. - Единица младшего разряда, Защита от перегрузки 660 В/10 сек. |
ОБЩИЕ ХАРАКТЕРИСТИКИ | |
Частота измерений | 0,5 - 10 изм./с |
Питание | =9 В (6 × 1,5В типа AA) |
Потребляемый ток, не более | 200 мА |
Время непрерывной работы | 15 ч |
Размеры | 175 × 125 × 70 мм |
Вес | 430г (без батареи и щупов) |
Соответствие | ISO 9001, ISO 13485 |
Комплектация
- Измеритель сопротивления изоляции МЕГЕОН 13200 1 шт.
- Щуп измерительный 3 шт.
- Зажим тип «крокодил» 3 шт.
- Элемент питания тип АА 6 шт.
- Сумка для хранения и транспортировки 1 шт.
- Руководство по эксплуатации и паспорт 1 шт.
