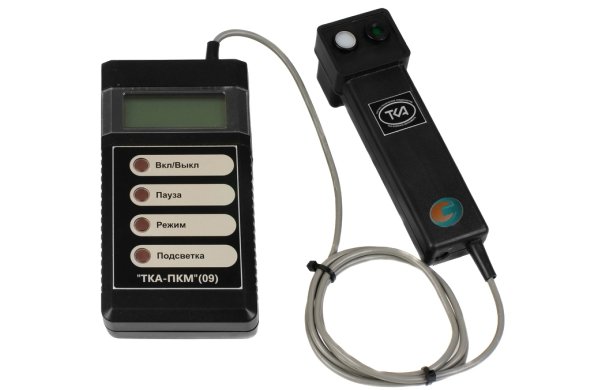

Люксметр + Пульсметр + Яркомер с поверкой ТКА ТКА-ПКМ(09)

Артикул: 1-353504

  • Прибор комбинированный «ТКА-ПКМ»(09)
  • Щелочной элемент питания типа “Крона” (6F22)
  • Руководство по эксплуатации

Назначение прибора

Прибор предназначен для измерения коэффициента пульсации источников излучения, яркости протяжённых самосветящихся объектов накладным методом (экранов мониторов) и освещённости в видимой области спектра (380 ÷ 760) нм, с выводом информации на ПК (через USB).

Нормативные документы

  • СанПиН 2.2.2/2.4.1340-03 Гигиенические требования к персональным электронно-вычислительным машинам и организации работы.
  • СанПиН 2.2.1/2.1.1.2585-10 Гигиенические требования к естественному, искусственному и совмещенному освещению жилых и общественных зданий.
  • СНиП 23-05-95 (СП 52.13330.2011) Актуализированная редакция. Естественное и искусственное освещение.
  • ГОСТ Р 54944-2012 Здания и сооружения. Методы измерения освещённости.
  • ГОСТ Р 54945-2012 Здания и сооружения. Методы измерения коэффициента пульсации освещённости.

Почему производители светодиодных ламп не указывают такую характеристику как коэффициент пульсаций освещённости?
Станете ли вы применять дома лампы с большим коэффициентом пульсаций освещённости?










Основные технические характеристики

Диапазон измерений освещённости 10 ÷ 200 000 лк
Основная относительная погрешность измерений освещённости ± 8,0 %
Диапазон измерений яркости 10 ÷ 200 000 кд/м²
Основная относительная погрешность измерений освещённости, яркости ± 8,0 %
Диапазон измерений коэффициента пульсации освещённости 1 ÷ 100 %
Основная относительная погрешность измерений коэффициента пульсации ± 10 %

Конструкция

В измерительной головке установлено два первичных преобразователя излучения – полупроводниковые кремниевые фотодиоды с системой светофильтров и диафрагм. Все измеряемые величины выводятся на встроенный цифровой индикатор (дисплей). На первом экране отображаются параметры освещённости и коэффициента пульсации освещённости, на втором экране — яркость (переключение кнопкой «РЕЖИМ»).

Показания коэффициента пульсации индицируются в процентах, при этом прибор определяет максимальное, минимальное и среднее значение освещённости пульсирующего излучения и рассчитывает значение коэффициента пульсации по формуле [1]. В приборе реализован интегральный метод расчета среднего значения освещённости (сумма всех отсчетов сигнала делится на их количество за время измерения). Расчёт показаний на экран прибора проводится раз в секунду, при этом оцифровка сигнала с фотодатчика производится на частоте 3 кГц, тактовая частота процессора 4 МГц, перед 12-разрядным АЦП стоит активный ФНЧ на 1000 Гц, для подавления "отражений" при оцифровке реализован цифровой фильтр.

Условия эксплуатации прибора

Температура окружающего воздуха от 0 до +50 °С
Относительная влажность воздуха при температуре окружающего воздуха 25°С до 98 %
Атмосферное давление 80 ÷ 110 кПа

Габаритные размеры прибора

Измерительного блока 160 х 85 х 30 мм
Фотометрической головки 150 х 50 х 50 мм
Масса прибора (не более) 0,5 кг
Элемент питания - типоразмер батареи «Крона» 9 В



Область применения прибора

Санитарный и технический надзор в жилых и производственных помещениях, музеях, библиотеках, архивах; аттестация рабочих мест и другие сферы деятельности.

Комплектация:

  • Прибор комбинированный «ТКА-ПКМ»(09)
  • Щелочной элемент питания типа “Крона” (6F22)
  • Руководство по эксплуатации
  • Паспорт
  • Диск с программным обеспечением
  • Кабель последовательного порта
  • Сумка для прибора
  • Транспортная тара

Существенные преимущества перед аналогами

Прибор имеет автоматическую смену диапазонов, реализована функция HOLD, пониженное энергопотребление. В приборе реализована уникальная возможность определения значений освещённости в режиме реального времени и вычислению точных значений коэффициента пульсации освещённости по специальной программе, защищённойСвидетельством об официальной регистрации программы для ЭВМ №2003612397.

Прибор может быть подключен по полудуплексному синхронному последовательному интерфейсу (USB — виртуальный СОМ-порт) к компьютеру или иному контроллеру. Прибор передает информацию в последовательный порт в текстовом формате с использованием OEM 866 кодировки.

Для приема данных можно использовать любую терминальную программу под Windows; для приема данных на Android необходимо наличие USB-hosta, подключение USB HARDWARE и программу терминал для переходников USBCOM (или микроконтроллеров) на FT232RL.



Окно terminal_v1_9b                                            Комплект с планшетом на Android

По дополнительному заказу, в комплект поставки может входить кабель связи USB A-B и диск с программным обеспечениемпод Windows (МиниТерминалка).



Окно SPTerminal                          Диск от НТП "ТКА"

Исследования в лабораторных условиях, проверка рабочих зон на пригодность и безопасность для жизни и здоровья, изучение состояния помещений производственного характера - все эти процессы требуют измерения параметров освещения: коэффициента пульсации освещенности, создаваемой источниками света, освещённости площади, а также уровня яркости объектов. Для этого идеально подходит прибор, совмещающий в себе люксметр, яркометр и пульсметр. Купить его можно на нашем сайте как единичный экземпляр или партию товаров. Данная модель имеет дружелюбный интерфейс и может быть напрямую подключена к компьютеру.

Купить пульсметр отдельно или взять модель с большим числом функций?

На этот вопрос можно с уверенностью ответить: устройство, которое совмещает люксметр, пульсметр и яркометр, подойдет для рабочих и лабораторных исследований лучше, поскольку по сути совмещает в себе три прибора в одном корпусе. Все вместе эти функции позволят максимально подробно изучить состояние помещения по характеру, степени интенсивности и распределению света. Прибор прошел поверку, и качество сборки, а также точность вычисляемых параметров имеет заводскую гарантию. Именно поэтому для всестороннего и объективного изучения устройство «ТКА-ПКМ» (09) подходит лучше всего.

Сертификат ''ТКА-ПКМ'' (*.jpg)
Описание типа ''ТКА-ПКМ'' (*.rar)
Методика поверки ''ТКА-ПКМ'' (*.zip)
Руководство по эксплуатации ''ТКА-ПКМ''(09) (*.pdf)
Установка USB драйвера (*.pdf)

Вы можете купить Люксметр + Пульсметр + Яркомер "ТКА-ПКМ"(09) с поверкой на сайте производителя приборов НТП "ТКА" по доступной цене.  Люксметр + Пульсметр + Яркомер "ТКА-ПКМ"(09) с поверкой: описание, фото, характеристики, отзывы покупателей, инструкция и дополнительные принадлежности.
