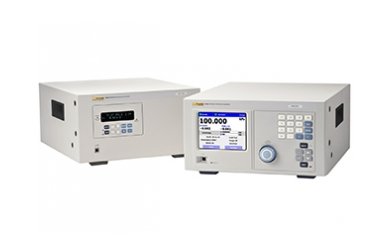

Комплекты контроллера давления газа Fluke 6242-14M

PPC4E — комплект контроллера давления газа с PPC4EX 14М, от 140 до 14 000 кПа

Включает в себя:

• контроллер/калибратор давления PPC4E со шнурами электропитания и руководством по эксплуатации,
• ловушку жидкости с автоматической продувкой SPLT с соединителем для PPC4E,
• устанавливаемую испытательную стойку для тестируемого устройства с промежуточным соединением и быстроразъемным фитингом с переходниками.

Простое и законченное решение для газовой калибровки

Комплекты контроллера давления газа Fluke Calibration 6241 и 6242 PPC4E включают модели PPC4E, охватывающие широкий спектр нагрузок, в сочетании с аксессуарами, необходимыми для полной калибровки системы. В комплект входит самоочищающийся брызгоуловитель Fluke Calibration SPLT, выполняющий захват влаги в испытательной линии и автоматическую очистку для предотвращения загрязнения PPC4E. Это позволяет избежать ошибок и защищает ваши инвестиции. Также в комплект входит аппаратура и испытательная станция с фитингом быстрого соединения для крепления тестируемого устройства. В комплекты 6241 и 6242 входит аппаратура для законченной калибровки газовой системы.

• Точное измерение давления и автоматический контроль с диапазоном от ± 15 кПа до 14 МПа
• Режимы манометрического, абсолютного и отрицательного давления (вакуум) на большинстве моделей
• Наличие различных режимов (абсолютный, манометрический и двусторонний манометрический), способных обеспечить понятные годовые измерительные спецификации без дополнительного оборудования, специальной калибровки или операций обслуживания
• Одногодичная точность ± 0,02 % в любом выбранном диапазоне Autorange и с диапазоном Autorange на уровне 1 % полной шкалы устройства. Точность до 100:1 ± 0,02 % измерения, а диапазон измерения может действительно быть реализован при помощи одного калибратора
• В комплект входит самоочищающийся брызгоуловитель для автоматической защиты PPC4E от загрязнения системы
• AutoTest™, AutoRange, индикатор «готов/не готов», ступенчатое измерение уставки, отображение погрешности показаний в реальном времени, удаленные интерфейсы RS-232 и IEEE-488.2 и другие передовые функции, которые облегчат тестирование, повысят уровень безопасности и предотвратят ошибки калибровки и повреждения оборудования
• Быстрое подключение испытательного стенда и соединение для подключения к тестируемому устройству
• Стандартный цветной графический пользовательский интерфейс с поддержкой 11 языков

  Великолепная производительность и широкий диапазон в одном приборе

  Fluke Calibration PPC4E является последней моделью в серии контроллеров/калибраторов PPC, обеспечивающих чрезвычайно широкий охват диапазона давления на уровне производительности, который позволит выполнить часто встречающиеся задачи калибровки. Простая калибровка преобразователей, датчиков, реле давления, индикаторов, барометров и аналоговых и цифровых манометров с использованием цветного графического пользовательского интерфейса и расширенных возможностей.

  Номинальная погрешность показаний PPC4E составляет ± 0,02 % диапазона AutoRanged. Функция AutoRange позволяет быстро и легко привести производительность PPC4E в соответствие с имеющимися требованиями. Вы пытаетесь решить, удастся ли обеспечить лучшее покрытие, приобретая калибратор на 2,07 МПа или 1,10 МПа? Что делать, если позднее вам потребуется откалибровать устройство на 1,38 МПа? С PPC4E это не имеет значения — точность основана на любом диапазоне AutoRanged, введенном вами, пока он находится в пределах диапазона измерения прибора:

  • модели PPC4E, диапазон измерения 10:1 (0,02 % любого диапазона AutoRanged до 10 % полной шкалы диапазона давления PPC4E);
  • модели PPC4EX, диапазон измерения 100:1 (0,02 % любого диапазона AutoRanged до 1 % полной шкалы диапазона давления PPC4E).

  Что делать, если к вам поступает барометр для калибровки? …или вакуумметр? PPC4E позволит выполнить такую калибровку. Все модели (кроме PPC4E 15K) включают возможность работы с абсолютным и отрицательным давлением (вакуумом). Некоторые модели PPC4E также обеспечивают отличный охват операций с диапазонами отбора давления (дюймы водного столба, мбар). Благодаря нескольким режимам давления и возможности регулирования в очень широком диапазоне, один контроллер PPC4E может эффективно заменить несколько контроллеров, калибраторов или даже газовых грузопоршневых манометров и грузопоршневых манометров со сферическим поршнем. Выбирайте знаменитую надежность и точность контроллера давления Fluke Calibration PPC4E и наслаждайтесь отличным качеством и отдачей от инвестиций.

  Общие технические характеристики
  Время прогрева	Не требуется. Для наилучших результатов рекомендуется 30-минутный интервал температурной стабилизации после холодного запуска.
  Разрешение	До 1 миллионной доли, устанавливается пользователем
  Требования к электропитанию	Переменное напряжение от 100 до 240 В (–15 %, +10 %), 50–60 Гц, максимальная потребляемая мощность 70 В·А
  Температурный диапазон эксплуатации	от 10 до 40 °C
  Масса	16,6 кг
  Габариты	19 см (В) x 35 см (Ш) x 45 см (Г)
  Интерфейсы дистанционной передачи данных	RS232 (COM1, COM2), IEEE-488.2, USB (на передней панели, только для загрузки встроенного ПО)
  Рабочая среда	Любой чистый, сухой, некоррозионный газ
  Подсоединение давления
  TEST (+), TEST (–) (ТЕСТ (+), ТЕСТ (–)):	1/8 дюйма NPT F (внутренняя нормальная коническая трубная резьба (США))
  SUPPLY (ПОДАЧА):	1/8 дюйма NPT F (внутренняя нормальная коническая трубная резьба (США))
  EXHAUST (ВЫПУСК):	3/8 дюйма NPT F (внутренняя нормальная коническая трубная резьба (США))
  АТМ:	10-32 UNF (американская унифицированная тонкая резьба)

  Погрешность измерений PPC4E (включает точность и годовую стабильность)1,2
  PPC4EX 14M	Манометрическая погрешность1,3 % от диапазона AutoRanged: 0,02 Минимальный диапазон AutoRanged [кПа]2: 140   Абсолютная погрешность1,4 % от диапазона AutoRanged: 0,02 Постоянная (кПа): 0,1 Минимальный диапазон AutoRanged [кПа]2: 140
  PPC4E 14M	Манометрическая погрешность1,3 % от диапазона AutoRanged: 0,02 Минимальный диапазон AutoRanged [кПа]2: 1400 Абсолютная погрешность1,4 % от диапазона AutoRanged: 0,02 Постоянная (кПа): 1 Минимальный диапазон AutoRanged [кПа]2: 1400
  PPC4EX 7M	Манометрическая погрешность1,3 % от диапазона AutoRanged: 0,02 Минимальный диапазон AutoRanged [кПа]2: 70   Абсолютная погрешность1,4 % от диапазона AutoRanged: 0,02 Постоянная (кПа): 0,05 Минимальный диапазон AutoRanged [кПа]2: 70
  PPC4E 7M	Манометрическая погрешность1,3 % от диапазона AutoRanged: 0,02 Минимальный диапазон AutoRanged [кПа]2: 700   Абсолютная погрешность1,4 % от диапазона AutoRanged: 0,02 Постоянная (кПа): 0,5 Минимальный диапазон AutoRanged [кПа]2: 700
  PPC4EX 1.4M	Манометрическая погрешность1,3 % от диапазона AutoRanged: 0,02 Минимальный диапазон AutoRanged [кПа]2: 14   Абсолютная погрешность1,4 % от диапазона AutoRanged: 0,02 Постоянная (кПа): 0,014 Минимальный диапазон AutoRanged [кПа]2: 70
  PPC4E 1.4M	Манометрическая погрешность1,3 % от диапазона AutoRanged: 0,02 Минимальный диапазон AutoRanged [кПа]2: 140   Абсолютная погрешность1,4 % от диапазона AutoRanged: 0,02 Постоянная (кПа): 0,1 Минимальный диапазон AutoRanged [кПа]2: 140
  PPC4EX 100K	Манометрическая погрешность1,3 % от диапазона AutoRanged: 0,02 Минимальный диапазон AutoRanged [кПа]2: ± 1   Абсолютная погрешность1,4 % от диапазона AutoRanged: 0,02 Постоянная (кПа): 0,014 Минимальный диапазон AutoRanged [кПа]2: 70
  PPC4E 100K	Манометрическая погрешность1,3 % от диапазона AutoRanged: 0,02 Минимальный диапазон AutoRanged [кПа]2: ± 10   Абсолютная погрешность1,4 % от диапазона AutoRanged: 0,02 Постоянная (кПа): 0,014 Минимальный диапазон AutoRanged [кПа]2: 70
  PPC4E 15K	Манометрическая погрешность1,3 % от диапазона AutoRanged: 0,02 Минимальный диапазон AutoRanged [кПа]2: ± 1,5

  1. Максимальное отклонение показания модуля RPT от истинного значения приложенного давления, включая точность, расчетный годовой предел стабильности, температурный эффект и погрешность калибровки, объединенные и расширенные (k=2) в соответствии с документом ISO «Guide to the Expression of Uncertainty in Measurement» (Руководство по представлению погрешности измерения).
  2. В диапазонах AutoRange ниже минимального погрешность диапазона AutoRange равна значению погрешности при минимальном диапазоне AutoRange.
  3. Манометрическая погрешность определяется в процентах от диапазона AutoRanged. Например, при диапазоне AutoRanged, равном 3 500 кПа, в модели PPC4E 7M погрешность будет равна: (0,02 % * 3 500 кПа) = 0,35 кПа.
  4. Абсолютная погрешность равна сумме процентной доли диапазона AutoRanged и константы, учитывающей дрейф нуля. Например, при диапазоне AutoRanged, равном 80 кПа, в модели PPC4EX 100K погрешность будет равна: (0,02 % * 80 кПа + 0,014 кПа) = 0,03 кПа.

  Встроенный барометр

  Встроенный барометр используется только для измерения колебаний атмосферного давления для динамической компенсации абсолютного смещения атмосферного давления модуля RPT в манометрическом режиме измерений в моделях серии PPC4E, отличных от PPC4E 15k.

  Встроенный барометр
  Время прогрева	Не требуется
  Диапазон	70–110 кПа
  Разрешение	0,001 % общего диапазона
  Точность Расчетная стабильность	0,1 % общего диапазона 0,05 кПа/год

  Характеристики регулировки давления
  Точность управления	PPC4E: ± 0,0006 % от диапазона контроллера   PPC4EX: ± 0,0006 % от диапазона контроллера (диапазон AutoRanged >10 % диапазона контроллера) ± 0,00006 % от диапазона контроллера (диапазон AutoRanged >10 % диапазона контроллера)
  Нижний предел регулируемого давления (манометрический режим)	Ноль устанавливается при автоматической вентиляции. Нижняя точка выше или ниже нуля ограничивается только разрешением модуля RPT и точностью регулировки.
  Нижний предел регулируемого давления (абсолютный и отрицательный манометрический режимы)	1 кПа абсолютное или эквивалентное манометрическое, для всех моделей, кроме PPC4E 7M и PPC4E 14M   3,5 кПа для PPC4E 7M 7 кПа для PPC4E 14M
  Предельное давление (абсолютное, отрицательное манометрическое) Зависит от вакуумного насоса и соединений	200–700 Па абсолютное (2–7 мбар) или эквивалентное манометрическое
  Типичное время установки давления  (предел удержания: 0,005 %, тестовый объем: 50 куб. см)	15–30 с
  Время изменения (от АТМ до всей шкалы при испытательном объеме 50 куб. см)	30 с
  Типовой испытательный объем	0–1000 куб. см для диапазона контроллера, равного 1,4 МПа или менее 0–500 куб.см для диапазона контроллера, большего чем 1,4 МПа
  Предел удержания по умолчанию при динамической регулировке	± 0,01 % от текущего диапазона
