Комплект нагрузочный измерительный с регулятором тока РТ-2048-02, ТУ 4224-001-46964690-2005 (в дальнейшем тексте – Комплект)предназначен для испытания АВ с номинальным током расцепителя от 10 до 160А.
Комплект может быть использован при прогрузке трех видов расцепителей: максимального мгновенного действия (электромагнитного), максимального с обратнозависимой выдержкой времени (теплового) и полупроводникового.

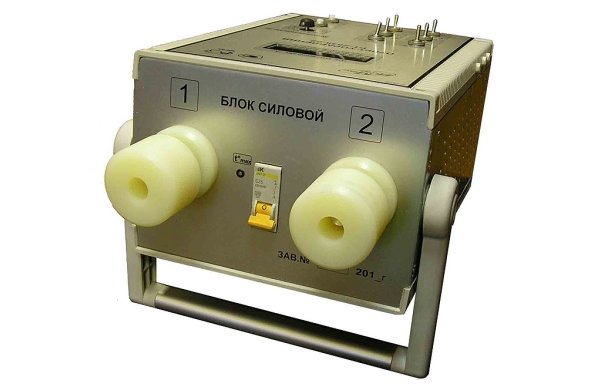

Комплект представляет собой переносной прибор и состоит из следующих составных частей: блока силового (БС) на базе нагрузочного импульсного трансформатора (НТИ-2), тиристорного блока и встроенного датчика индуктивного (ДИ), а также пульта управления (ПУ).
Комплект обеспечивает два режима работы: кратковременный (импульсный) и длительный. Регулирование испытательного тока осуществляется с помощью ПУ, который обеспечивает управление режимами испытания АВ, контроль, вычисление действующего значения и цифровую индикацию силы испытательного тока и времени отключения АВ.
Комплект зарегистрирован в Госреестре РФ (сертификат об утверждении типа средств измерения RU.C.34.022.A №44563) и имеет сертификат соответствия №ROCC.RU.ME95.BO9853.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Диапазон измерения и регулирования силы тока | 20-2000 A |
| Диапазон задания и измерения длительности протекания тока в кратковременном режиме | 0.02-1.6 C |
| Приведенная погрешность измерения силы испытательного тока, %, не более | +/-5 C |
| Относительная погрешность измерения длтельности протекания испытательного тока и времени отклонения АВ,не более | +/- 5 % |
| Напряжение питающей сети | 220+/-22 или 380+/-38 В |
| Ток потребления комплектом в импульсном режиме при максимальном испытательном токе | 2000А.....46 A |
| Мощность потребляемая комплектом: | |
| в кратковременном режиме (I max = 2000 A), не более | 18 kBa |
| в длительном режиме (I max = 1000 A), не более | 5,2 kBa |
| в длительном режиме (I max = 300 A), не более | 1,6 kBa |
| Габаритные размеры и масса | |
| длина | 400 мм |
| ширина | 240 мм |
| высота | 200 мм |
| масса | 11 кг |
