Комплект нагрузочный измерительный с регулятором тока РТ-2048-06, ТУ 4224-001-46964690-2005 (в дальнейшем тексте – Комплект) предназначен для испытания АВ с номинальным током расцепителя от 25 до 400А.
Комплект может быть использован при прогрузке трех видов расцепителей: максимального мгновенного действия (электромагнитного), максимального с обратнозависимой выдержкой времени (теплового) и полупроводникового.

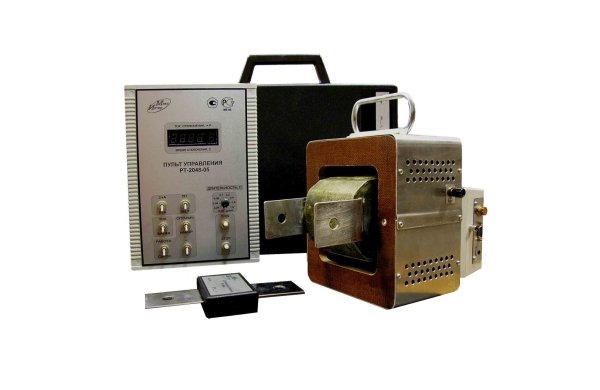

Комплект представляет собой переносной прибор и состоит из следующих составных частей: блока силового (БС) на базе нагрузочного импульсного трансформатора (НТИ-5), тиристорного блока и встроенного датчика индуктивного (ДИ), а также пульта управления (ПУ).
Комплект обеспечивает два режима работы: кратковременный (импульсный) и длительный. Регулирование испытательного тока осуществляется с помощью ПУ, который обеспечивает управление режимами испытания АВ, контроль, вычисление действующего значения и цифровую индикацию силы испытательного тока и времени отключения АВ.
Комплект зарегистрирован в Госреестре РФ (сертификат об утверждении типа средств измерения RU.C.34.022.A №44563) и имеет сертификат соответствия №ROCC.RU.ME95.BO9853.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Диапазон измерения и регулирования силы тока | 50-6000 A |
Диапазон задания и измерения длительности протекания тока в кратковременном режиме | 0.02-1.6 C |
Приведенная погрешность измерения силы испытательного тока, %, не более | +/-5 C |
Относительная погрешность измерения длтельности протекания испытательного тока и времени отклонения АВ,не более | +/-5% |
Напряжение питающей сети | 220+/-22.....380+/-38 В |
Ток потребления комплектом в импульсном режиме при максимальном испытательном токе | 5000 А 120 A |
Мощность потребляемая комплектом: | |
в кратковременном режиме (I max = 5000 A), не более | 45 kBa |
в длительном режиме (I max = 1500 A), не более | 7 kBa |
в длительном режиме (I max = 500 A), не более | 2 kBa |
Габаритные размеры и масса ПУ в дипломате: | |
длина | 405 мм |
ширина | 370 мм |
высота | 75 мм |
масса | 2 кг |
Габаритные размеры и масса БС: | |
длина | 285 мм |
ширина | 290 мм |
высота | 200 мм |
масса | 15 кг |
Габаритные размеры и масса датчика индуктивного (ДИ): | |
длина | 230 мм |
высота | 45 мм |
масса | 0,4 кг |
