АИК 1-40Б — уникальный комплект метрологически согласованных средств измерений и вспомогательных устройств, позволяющий обеспечить все необходимые варианты построения измерительного тракта, начиная с измерительной антенны и до входа анализатора спектра, измерительного приемника или иного приемного измерительного устройства.
Утвержденный тип средств измерений. Внесен в Государственный реестр средств измерений за номером № 55403-13

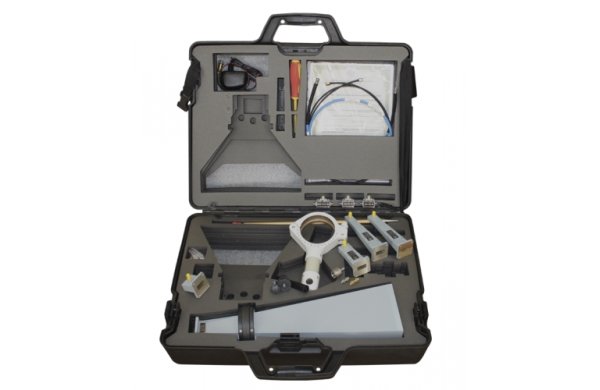

СОСТАВ КОМПЛЕКТА АИК1-40Б/02
Антенны
- П6-140-х — измерительная рупорная реконфигурируемая антенна диапазона частот 8,2 ÷ 40,0 ГГц (подробная информация на стр. № 58 каталога).
КВП и волноводные переходы
- КВП с волновода WR-90 на коаксиал типа SMA (розетка)
- Волноводный переход с WR-90 на неразъемный коаксиально-волноводный переход с соединителем типа SMA (розетка)
- Волноводный переход с WR-90 на неразъемный коаксиально-волноводный переход с соединителем типа «К» (РС-2,92) (розетка)
- Волноводный переход с WR-90 на неразъемный коаксиально-волноводный переход с соединителем типа «К» (РС-2,92) (розетка)
Малошумящие усилители
- MM 0118. SFSF — малошумящий усилитель диапазона 0,9 ÷ 18,0 ГГц.
- MM 1826. KFKF — малошумящий усилитель диапазона 18,0 ÷ 26,5 ГГц.
- MM 2640. KFKF — малошумящий усилитель диапазона 26,5 ÷ 40,0 ГГц.
СВЧ-переходы
- ОП 0118. SMSM — переход SMA (m) — SMA (f) диапазона 0,9 ÷ 18,0 ГГц.
- МП 0118. NMSF — переход N (m) — SMA (f) диапазона 0,9 ÷ 18,0 ГГц.
- ОП 1840. KMKM — переход K (m) — K (m) диапазона 18,0 ÷ 40,0 ГГц.
Кабели измерительные
- KИ 0118. SMSM — кабель измерительный 1,5 м диапазона 0,9 ÷ 18,0 ГГц.
- KИ 1840. KMKM — кабель измерительный 1,2 м диапазона 18,0 ÷ 40,0 ГГц.
Вспомогательные устройства и опции
- АК-02М — узел крепления антенны к фотоштативу универсальному.
- КЗУ-А — устройство заземления.
- Блок питания МШУ.
- Кейс упаковка «Стандарт» или «Защита»*.
- диэлектрический штатив ШАД-01*.
- Ключ гаечный.
- Отвертка с плоским шлицем.
- Устройство юстировки (трубка холодного прицеливания).
*дополнительные устройства (не входящие в комплект).
Комплект эксплуатационной документации
- Методика поверки.
- Руководство по эксплуатации.
- Формуляр.
- Альбом графиков.
- Нормы расхода материалов.
