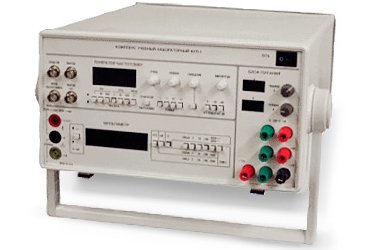

Комплекс учебный лабораторный МНИПИ КУЛ-1

Артикул: 1-381089

Комплекс обеспечивает проведение электро- и радиоизмерений с помощью функциональных модулей: мультиметрического, генераторного, частотометрического, электропитания. Uпост.- 0,1 мВ - 500 В; Uперем.- 1 мВ-300 В (40 Гц-20 кГц); Iпост. - 0,1 мкА- 2 А; Iперем. - 1,0 мкА - 2 А (40 Гц-1 кГц); Rпост. - 0,1 Ом – 20 МОм; Генерация треуг., пилообр., «меандр», синусоид. сигнала в диапазоне частот 0,1 Гц – 1 МГц; Измерение частоты в диапазоне 0,1 Гц – 1 МГц; Постоянное напряжение: при токе 1 А - + 5 В при токе 0,5 А по каждому каналу - ± 12 В; Регулируемое Uпост. при токе до 1 А - 0 – 30 В; Габариты - 170х340х380 мм; Масса – 8,0 кг



Назначение комплекса учебного лабораторного КУЛ-1

Комплекс учебный лабораторный КУЛ-1 предназначен для использования в высших и средних учебных заведениях при проведении лабораторных практикумов по подготовке специалистов по инженерно-техническим специальностям и естественно-научным дисциплинам.

Комплекс КУЛ-1 обеспечивает проведение электро- и радиоизмерений с помощью функциональных модулей: мультиметрического, генераторного, частотометрического, электропитания.

Особенности комплекса учебного лабораторного КУЛ-1

  • Измерение U: =0,1 мВ - 500 В / ~1,0 мВ - 300В
  • Измерение I: =1,0 мкА – 2 А / ~1,0 мА – 2 А
  • Измерение R: 0,1 Ом – 2МОм
  • Индикатор 4½ - разрядный СИД
  • Генератор 0,1 Гц - 1,0 МГц
  • Частотомер 0,1 Гц – 1,0 МГц
  • Источник питания 0 - 30 В, 0 - 1 А
  • Питание 230 В, 50 Гц
  • Потребляемая мощность 200 ВА
  • Габариты 170х340х380 мм
  • Масса 8 кг

Технические характеристики комплекса учебного лабораторного КУЛ-1

Параметр Значение
Модуль мультиметрический
Измерение напряжения постоянного тока в диапазоне 0,1 мВ - 500 В
Измерение напряжения переменного тока в диапазоне 1,0 мВ - 300 В в диапазоне частот 40 Гц- 20 кГц
Измерение постоянного тока в диапазоне 1,0 мкА – 2 А
Измерение переменного тока в диапазоне 1,0 мА – 2 А в диапазоне частот 40 Гц- 1 кГц
Измерение электрического сопротивления постоянному току в диапазоне 0,1 Ом – 2МОм
Индикатор 4? - разрядный СИД
Модуль генераторный
Генерация треугольного, пилообразного, прямоугольного, синусоидального сигналов
Диапазон частот 0,1 Гц – 1,0 МГц
Амплитуда входного сигнала на согласованную нагрузку (600 Ом) 5 В
Амплитуда входного сигнала при работе без нагрузки 10 В
Модуль частотометрический
Частотный диапазон 0,1 Гц – 1,0 МГц
Уровень входных сигналов 20 мВ – 2,0 В
Форма измеряемых сигналов Синусоидальная, импульсная
Модуль электропитания
Регулируемое постоянное напряжение 0 - 30 В
Регулируемый постоянный ток 0 - 1,0 А
Фиксированное постоянное напряжение +5 В при токе до 1,0 А;
±12 В при токе до 0,5 А
Общие характеристики
Интерфейс RS-232C
Питание 230 В, 50 Гц
Потребляемая мощность 200 ВА
Габариты (HxWxD) 170х340х380 мм
Масса 8 кг
