Комплексы антенные измерительные R&S MW-58 (далее – комплексы MW-58) предназначены для измерений плотности потока энергии электромагнитного поля совместно с измерительными приемными устройствами.
Принцип действия комплексов MW-58 состоит в преобразовании плотности потока энергии электромагнитного поля в соответствующую ей высокочастотную мощность в волноводном тракте. Принятые сигналы преобразовываются в сигналы частотой от 2 до 22 ГГц, усиливаются и подаются на высокочастотный выход в коаксиальном такте К типа. Конструктивно комплексы MW-58 состоят из антенны рупорной, конвертора понижающего (далее – конвертор), усилителя и блока питания.
Рупорная антенна, предназначенная для преобразования плотности потока энергии электромагнитного поля в высокочастотную мощность в диапазоне частот от 40 до 60 ГГц, имеет волноводный выход.
Конвертор предназначен для приема сигналов от 40 до 60 ГГц с выхода антенны рупорной, переноса их в диапазон частот от 2 до 22 ГГц (далее – ПЧ), подавления зеркальной помехи частотными фильтрами, усиления и передачи усиленного сигнала на выход. На передней панели корпуса конвертера имеется волноводный вход для подсоединения антенны рупорной и коаксиальный выход типа K для подсоединения измерительных приемных устройств. С обратной стороны расположены вход внешнего источника опорного сигнала и разъем питания. Конвертер оборудован малошумящим усилителем и частотными фильтрами, предназначенными для подавления зеркальной помехи. На корпусе конвертора расположен аналоговый индикатор для контроля уровня сигнала ПЧ.
Блок питания предназначен для питания конвертора напряжением + 12 В. Для подключения блока питания, в комплект поставки комплексов MW-58 входит кабель питания. Антенна рупорная, конвертор могут быть установлены в кожух влагозащитный, исключающий попадание капель дождя и влаги на элементы конструкции измерительной части системы (рупорную антенну, волновод). Данное конструктивное исполнение может быть осуществлено только на заводе производителя.

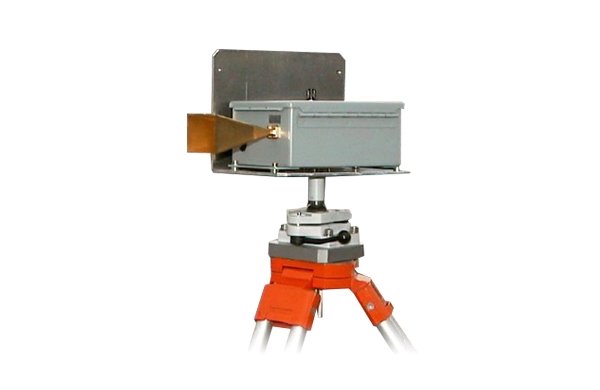

Для установки конвертора на треноге на его корпусе и на корпусе влагозащитного кожуха имеется крепежное устройство.
В комплекте с измерительным приемником, селективным микровольтметром, анализатором спектра комплексы MW-58 могут быть использованы для измерений плотности потока энергии электромагнитного поля, параметров электромагнитной совместимости радиоэлектронных средств в диапазоне частот от 40 до 60 ГГц.
Ключевые особенности:
• Диапазон рабочих частот от 500 до 1300 МГц
• Возможность интеграции в комбинированные антенные системы радиомониторинга
|
