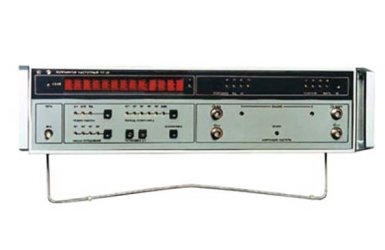

Компаратор частотный Ч7-38
Ч7-38 предназначен для определения отклонения частоты кварцевых или атомных мер частоты по отношению к частоте сигналов образцовых (эталонных) частот, передаваемых радиостанциями ОНЧ- и НЧ-диапазонов.
Применяется Ч7-38 при исследовании, разработке, производстве, поверке кварцевых и квантово-механических генераторов, синхронизации стандартов частоты и времени в системах единого времени и радиовещательных системах.
Результаты измерения выдаются как в цифровой форме, в формате КОП, так и в параллельном двоично-десятичном коде. Имеется выход аналогового сигнала, прямо пропорционального фазовому отклонению исследуемого сигнала стандарта частоты.
Предусмотрен выход радиосигнала для наблюдения на осциллографе, а также звуковой контроль принимаемого сигнала.
Ч7-38 заменяет приборы Ч7-9, Ч7-10, по сравнению с которыми имеет более широкий диапазон частот принимаемых радиосигналов, лучшую чувствительность и точность измерения.
Основные данные Ч7-38
• Диапазон частот принимаемых сигналов:
5-79,9 кГц и 66 (6) кГц (без конвертера, с дискретностью перестройки 0,1 кГц)
178-287,8 кГц (с конвертером, с дискретностью перестройки 0,2 кГц)
• Чувствительность 0,1 (10 мкВ с конвертером)
• Относительная погрешность сличения частот: ±5*10-12 (за 24 ч), ±5*10-13 (за 10 сут).
