Коаксиальные переключатели компании Agilent характеризуются малым КСВН, низкими вносимыми потерями, превосходной развязкой и исключительной повторяемостью в пределах 0,03 дБ для более 1 миллиона циклов переключений. Компания Agilent предлагает широкую линию коаксиальных переключателей, перекрывающих диапазон частот до 40 ГГц, для использования при проведении измерений и контроля. Все переключатели используют обмотки с магнитной блокировкой и размыкающиеся заранее контакты для простоты испытаний.
Серия 8761
Модель 8761A/B является переключателем 1Н2П, который работает до 18 ГГц. Для гибкости конструкции каждый порт отличается шестью вариантами исполнения соединителей и 50Kомных нагрузок. Эти переключатели предлагают исключительную повторяемость в пределах 0,03 дБ для более 1 миллиона циклов переключений.
Серия 8762
Переключатели 8762A/B/C работают до 26,5 ГГц. Эти переключатели обеспечивают согласованную 50Kомную нагрузку во всех портах. Для опций Т15 и Т24 управляющее напряжение совместимо с возбуждающей схемой ТТЛ и КМОП (5 В). Другая модель 8762F разработана для 75Kомных линий передачи, что делает её ценной для применений в коммерческой связи в диапазоне до 4 ГГц.
Серия 8763
Переключатели 8763A/B/C работают до 26,5 ГГц. Благодаря своей компактной конструкции, они являются предпочтительными для применений, требующих включения и выключения сигнала помехи. Эти переключатели используют для автоматического включения или удаления проверяемого узла из сигнального тракта. Один из портов у них имеет внутреннюю нагрузку. Для совместимости с управлением от ТТЛ и КМОП (5 В) имеются опции Т15 и Т24.
Серия 8764
Переключатели 8764A/B/C представляют собой три модели в диапазоне до 26,5 ГГц. Эти переключатели аналогичны серии 8763, но имеют в пятом порте внутреннюю нагрузку. Пятый порт можно использовать для передачи сигнала в обратном направлении или в качестве порта калибровки. Опции Т15 и Т24 обеспечивают совместимость с ТТЛ и 5-ти вольтовым КМОП управлением.
Серия 8765
Переключатели 8765A/B/C/D/F представляют собой четыре модели в диапазоне до 40 ГГц и одну модель до 4 ГГц с волновым сопротивлением 75 Ом. Эти переключатели SPDT предлагают исключительную повторяемость в пределах 0,03 дБ для более 5 миллионов циклов переключений. В отличие от переключателей серии 8762, они не имеют внутренних переключаемых ВЧ нагрузок или прерываний постоянного тока питания. Варианты напряжений обмоток перекрывают полный диапазон от 5 до 24 В постоянного тока. Так как питание обмоток не прерывается, напряжение обмотки может быть постоянным или выключаться через 15 мс.
Следует указать напряжение и соединители (включая встроенные нагрузки 50 Ом) буквой в номере модели переключателя и тремя цифрами номера опции. Следует указать все соединители.

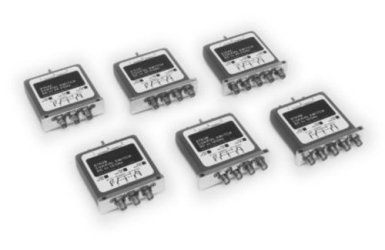

Коаксиальные переключатели 8762, 8763, 8764
Следует указать частоту и напряжение буквой и номером опции. Стандартная модель имеет напряжение питания 24 В.
