Киловольтметр С196 (С196)

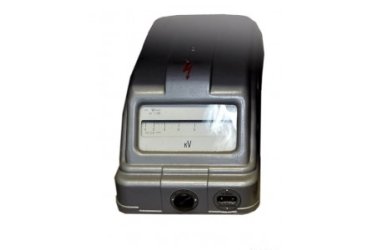

Киловольтметр С196

Киловольтметр электростатический С196 (C196 С-196) предназначен для измерения напряжения постоянного и переменного тока в широком диапазоне частот в цепях с одним заземленным полюсом, т.е. в заземленных цепях.
Прибор может измерять напряжение в незаземленных цепях, т.е. в цепях, имеющих оба провода под напряжением относительно земли.

Технические данные С196 (C196).
• Диапазоны показаний киловольтметра : 0-7,5; 0-15 и 0-30 кВ.
• Нормальная частота киловольтметра 50 Гц.
• Рабочая область частот – переменный ток от 20 Гц до :
14 МГц – в диапазоне показаний 0 – 7,5 кВ;
8 МГц – в диапазоне показаний 0 – 15 кВ;
2 МГц – в диапазоне показаний 0 – 30 кВ.
• Предел допускаемой основной погрешности ±1,0% от конечного значения диапазона измерений.
• Входная емкость не превышает 15 пФ.
• Собственная резонансная частота не ниже 100 МГц.
• Время установления показаний не превышает 4 сек.
• Испытательное напряжение изоляции между высоковольтным электродом и корпусом, соединенным с цепью питания осветителя:
16 кВ – в диапазоне показаний 0 – 7,5 кВ;
26 кВ – в диапазоне показаний 0 – 15 кВ;
45 кВ – в диапазоне показаний 0 – 30 кВ;
2 кВ – между цепью питания осветителя и корпусом.
• Сопротивление изоляции цепи питания осветителя относительно корпуса не менее 40 Мом.
• Электропитание осветителя осуществляется от сети переменного тока частотой 50 Гц напряжением 127 или 220 В и от сети напряжением 6 В постоянного тока или переменного тока частотой 50 Гц.
• Габаритные размеры 280 х 645 х 239 мм.
• Масса не более 11 кг.
