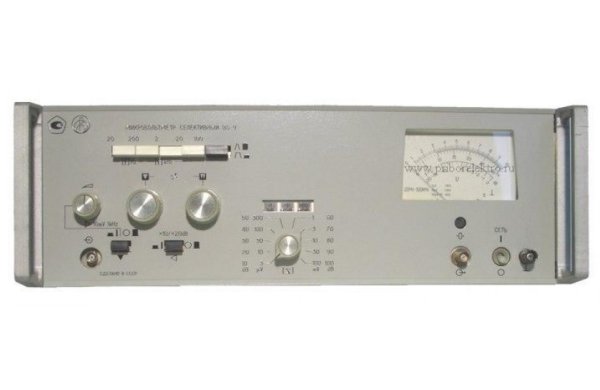

Микровольтметр В6-9
В6-9 измеряет среднеквадратические значения напряжения и усиливает малые синусоидальные напряжения в селективном и широкополосном режимах работы. Используется для измерения шума и фона выпрямительных и стабилизирующих устройств, настройки низкочастотных фильтров, акустических измерений, а также для визуальной проверки формы измеряемого сигнала на внешнем осциллографе.
Основные данные В6-9
• Диапазон измерения напряжений:
- в селективном режиме 1 мкВ - 1 В (3-10-30-100-300 мкВ; 1-3-10-30-100-300 мВ-1 В);
- в широкополосном режиме 30 мкВ - 10 В (100-300 мкВ; 1-3-10-30-100 мВ; 1-3-10 В)
• Диапазон частот измеряемых напряжений:
- в селективном режиме 20 Гц-100 кГц;
- в широкополосном режиме 20 Гц-200 кГц
• Погрешность в процентах от конечного значения установленного поддиапазона, не более:
- в селективном режиме: ± 15 (3 мкВ), ±10 (10 мкВ) и ±6 (на остальных поддиапазонах);
- в широкополосном режиме ±6
• Входное сопротивление и емкость: 1 МОм, 70 пф (на частоте 20 Гц)
