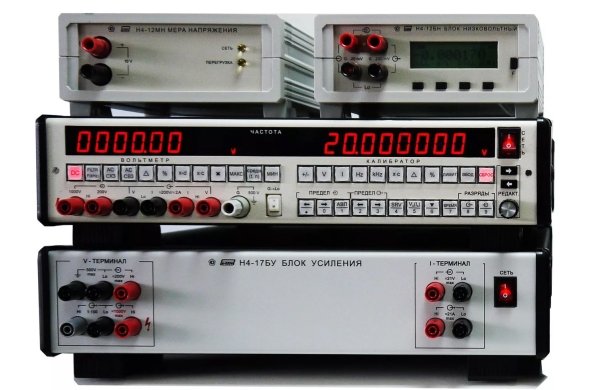

Яляется генератором и измерителем (причем, обе эти функции чаще всего можно использовать одновременно).Данный прибор позволяет заменить целую лабораторию, выполняющую аналогичные измерительные функции. Основные технические характеристики
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
РЕЖИМЫ ИЗМЕРЕНИЯ И ВОСПРОИЗВЕДЕНИЯ НАПРЯЖЕНИЯ ПОСТОЯННОГО ТОКА (DС вольтметр и DС калибратор) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Предел допускаемой основной погрешности измерения напряжения постоянного тока |
Предел допускаемой основной погрешности воспроизведения напряжения постоянного тока |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
П р и м е ч а н и я 1 Приведенные значения погрешности нормируются для семи-восьмиразрядной шкалы. При четырех-пятиразрядной шкале вольтметра погрешность увеличивается на единицу младшего разряда, а при шестиразрядной шкале – на две единицы. 2 При шестиразрядной шкале калибратора погрешность увеличивается на единицу младшего разряда.
1) При выпуске из производства прибор калибруется по рабочему эталону постоянного напряжения 1-го разряда (погрешность менее ±0,0002 %), температура калибровки Тк = (23 ± 1) ºС 2) Пределы «20 мВ» и «200 мВ» реализуются в совокупности с низковольтным блоком БН-05 3) Предел «1000 В» реализуются в совокупности с высоковольтным блоком БВ-05 Нелинейность аналого-цифрового (режим вольтметра) или цифро-аналогового (режим калибратора) преобразования не превышает ±(0,00005 % от U + 0,00001 % от Uп в температурном диапазоне 15 – 30 ºС. |
РЕЖИМ ВОСПРОИЗВЕДЕНИЯ НАПРЯЖЕНИЯ ПЕРЕМЕННОГО ТОКА (АС калибратор)
Диапазон: 1 мкВ – 1000 В (эффективное значение)
Частотный диапазон:
- 0,1 Гц – 1000 кГц до 20 В;
- 0,1 Гц – 100 кГц до 200 В;
- 0,1 Гц – 50 кГц до 300 В;
- 0,1 Гц – 30 кГц до 500 В;
- 0,1 Гц – 20 кГц до 700 В;
- 0,1 Гц – 10 кГц до 1000 В
Предел допускаемой основной погрешности воспроизведения напряжения переменного тока
Предел, Uп |
Частотный |
Предел допускаемой основной погрешности, ±(% от U + % от Uп), 23 ± 5 ºС |
||
относительной 1) |
абсолютной 2) |
|||
1 год |
1 год |
3 года |
||
0,2 В (1 мкВ – 210.0000мВ) |
0,1 Гц - 20 кГц 20 - 50 кГц 50 - 100 кГц 100 - 300 кГц 300 - 500 кГц 500 - 1000 кГц |
0,003 + 0,0025 0,007 + 0,003 0,02 + 0,004 0,05 + 0,005 0,08 + 0,008 0,2 + 0,01 |
0,007 + 0,0025 0,02 + 0,003 0,04 + 0,004 0,09 + 0,009 0,14 + 0,01 0,25 + 0,025 |
0,01 + 0,003 0,03 + 0,003 0,05 + 0,005 0,15 + 0,01 0,2 + 0,01 0,4 + 0,04 |
2 В (10 мкВ – 2.100 000В) |
0,1 Гц - 20 кГц 20 - 50 кГц 50 - 100 кГц 100 - 300 кГц 300 - 500 кГц 500 - 1000 кГц |
0,003 + 0,0004 0,004 + 0,0005 0,005 + 0,001 0,03 + 0,003 0,06 + 0,006 0,2 + 0,02 |
0,004 + 0,0004 0,008 + 0,0005 0,01 + 0,001 0,04 + 0,004 0,1 + 0,01 0,25 + 0,025 |
0,008 + 0,0008 0,015 + 0,0015 0,02 + 0,002 0,06 + 0,006 0,18 + 0,018 0,4 + 0,04 |
20 В (0,1 мВ – 21.000 00В) |
0,1 Гц - 20 кГц 20 - 50 кГц 50 - 100 кГц 100 - 300 кГц 300 - 500 кГц 500 - 1000 кГц |
0,002 + 0,0002 0,004 + 0,0004 0,005 + 0,0005 0,022 + 0,002 0,05 + 0,005 0,2 + 0,02 |
0,0035 + 0,0002 0,008 + 0,0004 0,01 + 0,0005 0,035 + 0,003 0,1 + 0,005 0,25 + 0,02 |
0,008 + 0,0004 0,012 + 0,001 0,015 + 0,0015 0,05 + 0,005 0,15 + 0,015 0,4 + 0,04 |
200 В (1 мВ – 200.000 0 В) |
0,1 Гц - 20 кГц 20 - 50 кГц 50 - 100 кГц |
0,0025 + 0,00025 0,006 + 0,0006 0,015 + 0,0015 |
0,005 + 0,0003 0,012 + 0,001 0,022 + 0,002 |
0,01 + 0,005 0,02 + 0,002 0,03 + 0,003 |
1000 В (10 мВ – 1000.000В) |
0,1 Гц - 20 кГц 1 - 10 кГц 10 - 30 кГц 30 - 50 кГц |
0,0035 + 0,0004 0,007 + 0,0005 0,015 + 0,001 0,025 + 0,0025 |
0,006 + 0,0004 0,01 + 0,0005 0,02 + 0,001 0,03 + 0,003 |
0,015 + 0,001 0,02 + 0,001 0,04 + 0,002 0,05 + 0,005 |
1) Погрешность относительно калибровочных эталонов 2) Дополнительно включает погрешность калибровочных эталонов производителя |
РЕЖИМ ИЗМЕРЕНИЯ СИНУСОИДАЛЬНОГО НАПРЯЖЕНИЯ (СКЗ – преобразователь, АС TRUE RMS)
Предел допускаемой основной погрешности измерения синусоидального напряжения
Предел, Uп |
Частотный |
Предел допускаемой основной погрешности, ±(% от U + % от Uп), 23 ± 5 ºС |
||
относительной 1) |
абсолютной 2) |
|||
1 год |
1 год |
3 года |
||
0,2 В (0,1 – 210.0000мВ) |
20 - 100 Гц 0,1 - 20 кГц 20 - 50 кГц 50 - 100 кГц 100 - 300 кГц 300 - 500 кГц 500 - 1000 кГц |
0,004 + 0,002 0,004 + 0,001 0,01 + 0,004 0,02 + 0,006 0,05 + 0,015 0,2 + 0,05 0,3 + 0,2 |
0,007 + 0,002 0,007 + 0,001 0,02 + 0,004 0,04 + 0,006 0,1 + 0,015 0,2 + 0,05 0,3 + 0,2 |
0,01 + 0,003 0,01 + 0,002 0,03 + 0,004 0,06 + 0,01 0,15 + 0,015 0,25 + 0,05 0,4 + 0,04 |
2 В (1 мВ – 2.100 000 В) |
20 - 100 Гц 0,1 - 20 кГц 20 - 50 кГц 50 - 100 кГц 100 - 300 кГц 300 - 500 кГц 500 -1000 кГц |
0,004 + 0,0004 0,003 + 0,0003 0,005 + 0,0006 0,008 + 0,002 0,03 + 0,005 0,1 + 0,025 0,3 + 0,2 |
0,005 + 0,0004 0,004 + 0,0003 0,008 + 0,0006 0,012 + 0,002 0,04 + 0,005 0,15 + 0,025 0,3 + 0,2 |
0,01 + 0,0005 0,01 + 0,0005 0,015 + 0,001 0,02 + 0,002 0,06 + 0,006 0,2 + 0,025 0,4 + 0,2 |
20 В (0,01 – 21.000 00 В) |
20 - 100 Гц 0,1 - 20 кГц 20 - 50 кГц 50 - 100 кГц 100 - 300 кГц 300 - 500 кГц 500 -1000 кГц |
0,004 + 0,0004 0,003 + 0,0003 0,005 + 0,0005 0,008 + 0,002 0,03 + 0,005 0,1 + 0,025 0,3 + 0,15 |
0,005 + 0,0008 0,004 + 0,0004 0,008 + 0,0005 0,012 + 0,002 0,04 + 0,005 0,15 + 0,025 0,3 + 0,15 |
0,01 + 0,0005 0,01 + 0,0005 0,015 + 0,001 0,015 + 0,002 0,06 + 0,006 0,2 + 0,025 0,4 + 0,2 |
200 В (0,1 – 210.000 0В) |
20 - 100 Гц 0,1 - 20 кГц 20 - 50 кГц 50 - 100 кГц |
0,004 + 0,004 0,003 + 0,0003 0,008 + 0,00008 0,015 + 0,002 |
0,005 + 0,0005 0,005 + 0,0004 0,012 + 0,001 0,002 + 0,002 |
0,01 + 0,0005 0,01 + 0,0005 0,02 + 0,002 0,03 + 0,003 |
1000 В (1 – 1000.000 В) |
20 - 100 Гц 0,1 - 1 кГц 1 - 10 кГц 10 - 30 кГц 30 - 100 кГц |
0,005 + 0,0005 0,005 + 0,0005 0,008 + 0,001 0,02 + 0,002 0,05 + 0,005 |
0,006 + 0,0006 0,006 + 0,0006 0,01 + 0,001 0,03 + 0,003 0,05 + 0,005 |
0,015 + 0,001 0,015 + 0,001 0,025 + 0,0025 0,04 + 0,004 0,06 + 0,006 |
1) Погрешность относительно калибровочных эталонов 2) Дополнительно включает погрешность калибровочных эталонов производителя |
РЕЖИМ ИЗМЕРЕНИЯ ПЕРЕМЕННОГО НАПРЯЖЕНИЯ (СКЗ – преобразователь, АС TRUE RMS)
Предел допускаемой основной погрешности измерения переменного напряжения
Предел, Uп (диапазон) |
Частотный |
Предел допускаемой основной погрешности, ±(% от U + % от Uп), 23 ± 5 ºС |
||
относительной 1) |
абсолютной 2) |
|||
1 год |
1 год |
3 года |
||
0,2 В (2 – 210.0000мВ) |
20 - 100 Гц 0,1 - 20 кГц 20 - 50 кГц 50 - 100 кГц 100 - 300 кГц 500 - 1000кГц |
0,004 + 0,004 0,004 + 0,004 0,01 + 0,007 0,02 + 0,01 0,1 + 0,05 0,5 + 0,5 |
0,007 + 0,004 0,007 + 0,004 0,02 + 0,007 0,04 + 0,01 0,1 + 0,05 0,5 + 0,5 |
0,01 + 0,005 0,01 + 0,005 0,03 + 0,007 0,06 + 0,01 0,15 + 0,015 0,5 + 0,5 |
2 В (20 мВ – 2.100 000 В) |
20 - 100 Гц 0,1 - 20 кГц 20 - 50 кГц 50 - 100 кГц 100 - 300 кГц 500 - 1000кГц |
0,005 + 0,002 0,004 + 0,001 0,005 + 0,002 0,01 + 0,005 0,05 + 0,015 0,3 + 0,2 |
0,005 + 0,002 0,004 + 0,001 0,01 + 0,002 0,015 + 0,005 0,05 + 0,015 0,3 + 0,2 |
0,01 + 0,002 0,01 + 0,002 0,015 + 0,002 0,02 + 0,005 0,06 + 0,015 0,4 + 0,3 |
20 В (0,2 – 21.000 00В) |
20 - 100 Гц 0,1 - 20 кГц 20 - 50 кГц 50 - 100 кГц 100 - 300 кГц 500 - 1000кГц |
0,005 + 0,002 0,004 + 0,001 0,005 + 0,002 0,01 + 0,005 0,04 + 0,015 0,3 + 0,2 |
0,005 + 0,002 0,004 + 0,001 0,01 + 0,002 0,015 + 0,005 0,05 + 0,015 0,3 + 0,2 |
0,01 + 0,002 0,01 + 0,002 0,015 + 0,002 0,02 + 0,005 0,06 + 0,015 0,4 + 0,3 |
200 В (2 – 210.000 0 В) |
20 - 100 Гц 0,1 - 20 кГц 20 - 50 кГц 50 - 100 кГц |
0,005 + 0,002 0,004 + 0,001 0,008 + 0,002 0,015 + 0,008 |
0,006 + 0,002 0,006 + 0,001 0,015 + 0,002 0,025 + 0,008 |
0,01 + 0,002 0,01 + 0,002 0,02 + 0,002 0,03 + 0,01 |
1000 В (10 – 1000.000 В) |
20 - 100 Гц 0,1 - 1 кГц 1 - 10 кГц 10 - 30 кГц 30 - 100 кГц |
0,005 + 0,002 0,005 + 0,002 0,008 + 0,002 0,015 + 0,005 0,05 + 0,01 |
0,006 + 0,002 0,006 + 0,002 0,01 + 0,002 0,02 + 0,005 0,05 + 0,01 |
0,015 + 0,002 0,015 + 0,002 0,02 + 0,002 0,04 + 0,005 0,05 + 0,01 |
1) Погрешность относительно калибровочных эталонов 2) Дополнительно включает погрешность калибровочных эталонов производителя
|
РЕЖИМ ВОСПРОИЗВЕДЕНИЯ СИЛЫ ПОСТОЯННОГО И ПЕРЕМЕННОГО ТОКА
(DСI, АСI калибратор)
Предел допускаемой основной погрешности воспроизведения силы постоянного и переменного тока
Предел, Iп |
Верхняя предела |
Предел допускаемой основной погрешности (абсолютное значение), ±(% от I + % от Iп), 1 год, 23 ± 5 ºС |
|||
I |
I~ на частотах |
||||
0,1 - 200 Гц |
0,2 - 1 кГц |
1 - 10 кГц |
|||
2 мА |
2.100 000 0 |
0,002 + 0,0002 |
0,015 + 0,0015 |
0,025 + 0,0025 |
0,05 + 0,005 |
20 мА |
21.000 000 |
0,002 + 0,0002 |
0,015 + 0,0015 |
0,025 + 0,0025 |
0,05 + 0,005 |
200 мА |
200.000 0 |
0,0035 + 0,0003 |
0,015 + 0,0015 |
0,025 + 0,0025 |
0,05 + 0,005 |
2 А |
2.000 000 0 |
0,006 + 0,0006 |
0,02 + 0,002 |
0,03 + 0,003 |
0,05 + 0,005 |
20 А
|
30.000 00 |
0,025 + 0,0025 0,05 при I > 20 А |
0,03 + 0,003 |
0,03 + 0,003 |
(0,03+0,003) ×f * |
* f – частота в килогерцах П р и м е ч а н и я 1 Предел «20 А» формируется с помощью преобразователя напряжение-ток Я9-44. 2 При межповерочном интервале 3 года погрешность удваивается. |
РЕЖИМ ИЗМЕРЕНИЯ СИЛЫ ПОСТОЯННОГО И ПЕРЕМЕННОГО ТОКА
Режим прямого измерения силы тока в приборе отсутствует, но наличие в комплекте поставки шунтов и режимов измерения напряжений постоянного и переменного тока открывает такие возможности.
Ниже приведены характеристики шунтов из комплекта поставки:
Номинальное значение сопротивления |
Отклонение от номинального значения, не более |
Предел допускаемой основной погрешности на постоянном токе (1 год, 23±5 °С) |
Частотная погрешность (отличие от сопротивления постоянному току), не более
|
||
0,1 – 200 Гц |
200 – 1000 Гц |
1 – 10 кГц |
|||
100 Ом 10 Ом 1 Ом |
±0,03 % ±0,03 % ±0,03 % |
±0,003 % ±0,003 % ±0,003 % |
±0,005 % ±0,005 % ±0,005 % |
±0,01 % ±0,01 % ±0,01 % |
±0,02 % ±0,02 % ±0,02 % |
Номинальное значение сопротивления |
Отклонение от номинального значения, не более |
Предел допускаемой основной погрешности на постоянном токе (3 мес, 23±5 °С) |
Предел допускаемой погрешности аттестации (отличие от действительного значения сопротивления на заданной частоте) в частотном диапазоне |
||
0,1 – 1000 Гц |
1,1 – 5 кГц |
5,1 – 10 кГц |
|||
0,01 Ом
|
±0,1 %
|
±0,01 %
|
±0,01 %
|
±0,03 %
|
±0,05 %
|
Под воздействием силы тока от 20 до 50 А погрешность увеличивается не более чем на ±0,05 %
|
Имеется интерфейс RS232С
Масса (кг): 28 кг; Габариты (мм): вольтметра-калибратора и усилителя тока 368х80х485 мм; усилителя напряжений 368х100х485 мм; низковольтного блока 160х62х200 мм
