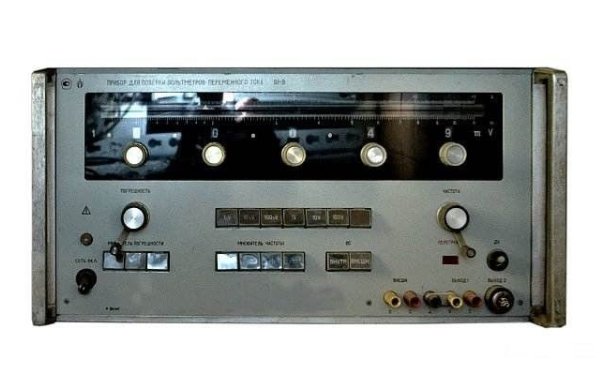

Калибратор В1-9
В1-9 калибратор предназначен для определения погрешности вольтметров и преобразователей переменного тока. Может применяться в качестве источника точных напряжений переменного тока. Имеется дистанционное управление поддиапазонами выходных напряжений и установкой дискретных частот, а также возможность плавной установки частоты в пределах каждого поддиапазона. При использовании высоковольтного усилителя Я1В-22 расширяется диапазон выходных напряжений (до 1000 В), стабилизированных прибором В1-9 при помощи обратной связи.
Основные данные В1-9
• Диапазон выходных напряжений 100 мкВ-100 В (1-10-100 мВ - 1 - 10-100 В)
• Диапазон частот 20 Гц-100 кГц (перекрывается при ручном управлении поддиапазонами: 20-100, 100-1000 Гц; 1-10, 10-100 кГц)
• Фиксированные частоты: 20-40-60-80-100-200-400-600-800 Гц; 1-2-4-6-8-10-20-40-60-80-100 кГц (дистанционное управление)
• Диапазон отклонения выходного напряжения от номинального значения ±(0,01-3)% от установленного напряжения с поддиапазонами: 0,1-0,3% и 0,1-3%
• Основная погрешность выходного напряжения:
± {0,02+0,002[(Uк+α)/Uн]} % (400 Гц - 10 кГц до 10 В);
± {0,05+0,002[(Uк+α)/Uн]} % (400 Гц - 10 кГц 100 В);
± {0,05+0,005[(Uк+β)/Uн]} % (60 - 400 Гц до 100; 10-100 кГц до 10 В);
± {0,1-0,005[(Uк+β)/Uн]} % (20 - 60 Гц до 100; 10-100 кГц до 100 В);
α=0,001, β=0,005 - погрешность, В
• Погрешность установки частоты не превышает:
при ручном управлении ± (5+0,5fк/fн)%
при дистанционном управлении ±10%
• Коэффициент гармоник выходного напряжения 0,06%, коэффициент нечетных гармоник <0,05%
• Постоянное выходное напряжение на гнезде подключения внешнего прибора с входным сопротивлением ≥1 МОм составляет 100 мВ±2%
• Допустимая нагрузка прибора: ≤10-5 А (1, 10 и 100 мВ),
(Uн/Uк)*10-2 А (1, 10 и 100 В)
• Время установления выходного напряжения ≤15 с
