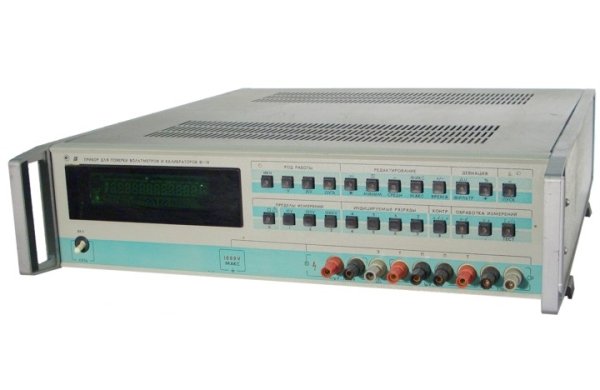

Калибратор В1-18/1
Прибор для поверки вольтметров и калибраторов постоянного тока В1-18/1
Предназначен для поверки, калибровки и метрологических исследований широкой номенклатуры приборов и устройств постоянного тока в составе автоматизированных систем или автономно. Наличие внутринриприборной микроЭВМ расширяет функциональные и сервисные возможности прибора за счет математической обработки измерений, автоколибровки, диагностики неисправностей и метрологических отказов.
Основные данные В1-18/1
• Диапазон измеряемых напряжений постоянного тока ±(0.1 мкВ - 1000 В)
• Диапазон воспроизводимых напряжений постоянного тока ±(1 мкВ - 11.999999 В)
• Измерение приращений напряжения постоянного тока в абсо лютных (В) и относителеных (%) единицах в трех поддиапазонах 10, 100, 1000 В с аналоговым выходом на внешний самопишущий прибор.
• В комплекте с прибором B9-I2 обеспечвается
расширение диапазона воспроизводимых напряжений постоянного тока до 1000 В;
воспроизведение силы постоянного тока в диапазоне 0.01-100 мА
• Входное сопротивление: 1010, 106 и 107 Ом на пределах измерения 10, 100 и 1000 В соответственно
• Максимальное время измерения 10 с
• Максимально допустимым ток нагрузки 20 мА
Режим работы | Предел Uп, В | Пределы допускаемой основной погрешности измерения и воспроизведения напряжения ППМ от U+ППМ от Un* при t = 20±50C** относительно внешней калибровочной меры напряжения 1.5 мес | Пределы допускаемой основной погрешности измерения и воспроизведения напряжения ППМ от U+ППМ от Un* при t = 20±50C** относительно внешней калибровочной меры напряжения 1 мес | Пределы допускаемой основной погрешности измерения и воспроизведения напряжения ППМ от U+ППМ от Un* при t = 20±50C** относительно внешней калибровочной меры напряжения 12 мес | Пределы допускаемой основной погрешности измерения и воспроизведения напряжения ППМ от U+ППМ от Un* при t = 20±50C** относительно внутририприборной меры напряжения |
Измерение | 10 100 1000 |
6+0,8 12+0,8 20+0.8 |
6+0,8 12+0,8 20+0.8 |
15+1,0 25+1.0 30+1.0 |
2+0.8 10+0,8 16+0.8 |
Воспр. | 10 | 6+1.0 | 8+1.0 | 15+ 1.0 | 2+0.8 |
* Погрешность выражена в миллионных долях (ППМ) от измеренного (воспроизводимого) напряжения (первое слагаемое) и от напряжения U , равного установленному пределу измерения (второе слагаемое).
** Внешняя калибровочная мера - мера, но которой калибруется прибор.
