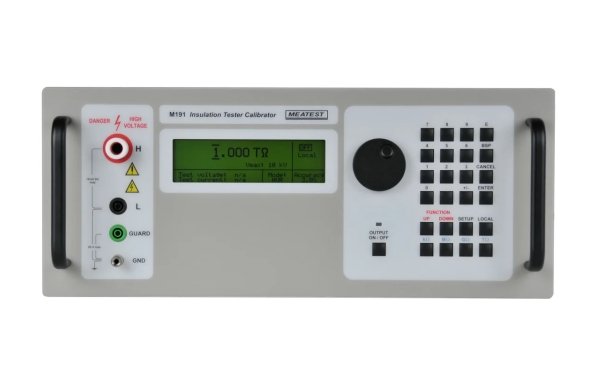

Калибратор тестеров сопротивления изоляции Meatest M-191

Артикул: 1-374323

  • Диапазон сопротивления от 10 кОм до 1 ТОм.
  • Диапазон испытательного напряжения до 10 кВ.
  • Работа с заземленным или плавающим потенциалом.
  • Встроенный вольтметр высокого напряжения.
  • Функция SHORT для испытания устройства на ток короткого замыкания.
  • Специальная функция для тестирования функции таймера испытуемого устройства.
  • Проверка коэффициента диэлектрической абсорбции и измерение показателей поляризации.
  • Легкая повторная калибровка с использованием клавиатуры на передней панели.
  • Интерфейс GPIB и RS-232.

Модель M-191 отвечает всем требованиям калибровки современного тестера изоляции. Основой прибора являются декады высокого сопротивления и напряжения, что позволяет проводить калибровку не только диапазонов сопротивления, но и испытательного напряжения, созданного испытуемым устройством. Прибор имеет встроенные режимы проверки функций измерения диэлектрических параметров, таких как индекс поляризации (PI), коэффициент диэлектрической абсорбции (DAR) и коэффициент поляризации (PR). Кроме того, калибратор позволяет проверять функцию таймера испытуемых устройств.

  • Программируемый магазин высокого напряжения и сопротивления.
  • Диапазон сопротивления от 10 кОм до 1 ТОм.
  • Диапазон испытательного напряжения до 10 кВ.
  • Работа с заземленным или плавающим потенциалом.
  • Встроенный вольтметр высокого напряжения.
  • Функция SHORT для испытания устройства на ток короткого замыкания.
  • Специальная функция для тестирования функции таймера испытуемого устройства.
  • Проверка коэффициента диэлектрической абсорбции и измерение показателей поляризации.
  • Легкая повторная калибровка с использованием клавиатуры на передней панели.
  • Интерфейс GPIB и RS-232.

Технические характеристики

Функция HVR (Программируемый декадный магазин высокого сопротивления)

Общий диапазон сопротивления: от 10,00 МОм до 1000,0 ГОм.

Точность в режиме прямого заземления (G) и плавающего заземления (F):

Диапазон сопротивления Точность в режиме G* Точность в режиме F* Макс. испытат. напряжение, В Типичная зависимость напряжения, ppm/В Погрешность испытательного напряжения Диапазон испытат. тока Погрешность испытательного тока
10,00–99,99 кОм 0,2% 0,2% 65 <0,05 0,5% +10 В 10 мА 0,7% +100 мA
100,0–999,9 кОм 0,1% 0,1% 315 <0,05 0,5% +10 В 2,5 мА 0,7% +10 мA
1,000–9,999 MОм 0,1% 0,1% 1250 <0,05 0,5% +10 В 1 мА 0,7% +1 мA
10,00–99,99 MОм 0,1% 0,1% 5000 <0,05 0,5% +10 В 500 мкА 0,7% +100 нA
100,0–499,9 MОм 0,2% 0,2% 10 000 <0,05 0,5% +10 В 100 мкА 0,7% +20 нA
500,0–999,9 MОм 0,2% 0,2% 10 000 <0,07 0,5% +10 В 20 мкА 1% +10 нA
1,000–9,999 ГОм 0,5% 0,5% 10 000 <0,15 0,5% +10 В 10 мкА 1,5% +1 нA
10,00–19,99 ГОм 1,0% 1,0% 10 000 <0,15 0,5% +10 В 1 мкА 1,5% +500 пA
20,00–99,99 ГОм 1,0% 2,0% 10 000 <0,20 0,5% +10 В 500 нА 2% +100 пA
100,0–299,9 ГОм 2,0% 3,0% 10 000 <0,20 0,5% +10 В 100 нА 5% +20 пA
299,9–1000 ГОм 5,0% 6,0% 10 000 <0,20 N/A** N/A** N/A**
Диапазон испытательного напряжения 10 000 В DC + 5% сверх диапазона
Максимально длительно приложенное напряжение 3000 В DC (без отсоединения выводных клемм)
Индикация испытательного напряжения 4-разрядный измеритель с диапазоном до 10 кВ DC с подавленным сигналом ниже 50 В DC
Погрешность испытательного напряжения 0,5% + 10 В
Индикация испытательного тока 4-разрядный измеритель в диапазоне от 0,01 пА до 99,99 мА постоянного тока
Максимально безопасное напряжение постоянного тока между клеммами H и L 11 000 В DC
Максимально безопасное напряжение постоянного тока между клеммами L и GND (заземления) 15 В DC

Примечания:

* Точность действительна в диапазоне номинальной температуры (23±2) °C при относительной влажности <0%.

** Функция испытательного напряжения вольтметра не доступна в диапазоне сопротивления от 299,9 ГОм до 1000 ГОм.

*** Максимальное измеренное испытательное напряжение постоянного тока составляет 5% сверх указанного диапазона.

Функция SHORT для проверки тока короткого замыкания

Диапазон тока 0–5 мА постоянного тока
Сопротивление на входе 2700 Ом (ном.)
Погрешность испытательного тока КЗ 0,2% + 5 мкА

Функция TIMER, проверка функций таймера

Диапазон таймера 1–9999 с
Погрешность таймера (0,3+0,0001?t) с, где t — истекшее время
Пороговое напряжение
Максимальное испытательное напряжение 10 000 В DC + 5% сверх диапазона
Сопротивление на выходе 100 МОм
Указание испытательного напряжения от 0 до 10 000 кВ DC с подавленным сигналом ниже 50 В DC
Погрешность испытательного напряжения 0,5% + 10 В
Функция удержания максимального испытательного напряжения до 11 кВ DC

Функция PSP, программируемое модулирование параметров поляризации

Количество позиций переключения 4
Применимый диапазон сопротивления от 10,00 MОм до 100,00 ГОм
Максимально допустимое испытательное напряжение: 3000 В DC
Макс. период установки 9999 с

Функция DPP, диэлектрические и поляризационные параметры

Применимый диапазон сопротивления: от 10,00 MОм до 100,00 ГОм
Максимально допустимое испытательное напряжение: 3000 В DC
Максимальный период установки 9999 с
Предварительно заданные параметры индекс поляризации (PI)

Функция HVC, электрическая емкость высокого напряжения

Диапазон емкости 10, 50, 100 нФ (фиксированные значения)
Допуск ±10%
Погрешность калибровки 0,3% + 200 пФ
Максимальное испытательное напряжение 5000 В DC + 5% сверх диапазона
Указание испытательного напряжения 0–5000 кВ DC с подавленным сигналом ниже 50 В DC
Погрешность испытательного напряжения 0,5% + 10 В

Общие характеристики

Время нагревания 15 мин
Рабочая температура (23±10) °C, относительная влажность <70%
Приведенная температура (23±2) °C
Относительная влажность <50% для диапазона сопротивления от 10 кОм до 1000 ГОм
<70% для диапазона сопротивления от 10 кОм до 10 ГОм
Температурный коэффициент

Неопределенность дополнительного сопротивления в связи с температурным коэффициентом для наружной температуры (Tcal±2) °C:

от +13 до +33 °C доп. 0,1?указанная точность /°C при номинальной температуре

Коэффициент влажности

Дополнительная неопределенность в связи с тем, что коэффициент влажности находится в диапазоне от 50 до 70% относительной влажности, составляет:

0,15?указанная точность/% относительной влажности для диапазона от 10,00 ГОм до 1000,0 ТОм

0,05?указанная точность/% относительной влажности для диапазона от 100,0 ГОм до 9,99 ТОм

0,02?указанная точность/% относительной влажности для диапазона от 10,0 ГОм до 99,99 ТОм

Температуры хранения –10…+55 °C
Габаритные размеры (Ш?В?Г) 450?430?150 мм
Вес нетто 12 кг
Питание 110/115/120/125–220/230 В, 50/60 Гц
Номинальная потребляемая мощность 40 В•А
Класс безопасности I в соответствии с EN 1010-1
