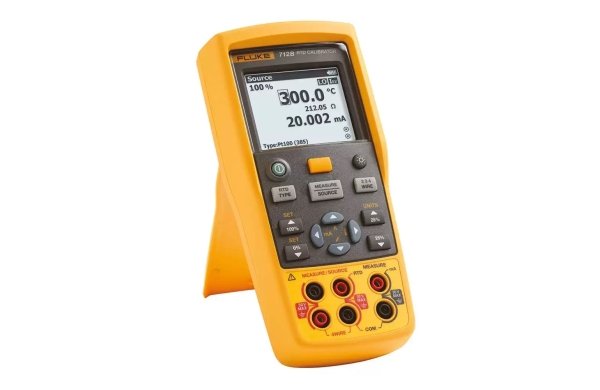

Для профессиональной калибровки требуется высокоточный, простой в использовании, однофункциональный прибор, — калибратор температуры Fluke 712B для термометров сопротивления идеально подходит для этого. Особенности: • Калибратор 712B может осуществлять измерения и имитировать 13 различных типов термометров сопротивления и показатели сопротивления |
Общие характеристики | |
Максимальное напряжение между клеммой и заземлением или двумя клеммами | 30 В |
Рабочая температура | от -10 °C до 50 °C |
Температура хранения | От - 30 до 60 °C |
Высота над уровнем моря при эксплуатации | 2 000 метров |
Высота над уровнем моря при хранении | 12 000 метров |
Относительная влажность (в %, работа без образования конденсата) |
Без конденсации |
90% (от 10 °C до 30 °C) | |
75% (от 30 °C до + 40 °C) | |
45% (от 40 °C до + 50 °C) | |
(Без образования конденсата) | |
Требования по вибрации | MIL-T-28800E, Класс 2 |
Требования к ударопрочности | 1 м |
Степень защиты | IEC 60529: IP52 |
Электромагнитная среда |
IEC 61326-1: портативное устройство |
Безопасность | IEC 61010-1, макс. 30 В на землю, степень загрязнения 2 |
Блок питания | Батареи 4 AA NEDA 1.5A IEC LR6 |
Размеры (В x Ш x Д) | 52,5 мм x 84 мм x 188,5 мм |
Вес | 515 г |
Измерение напряжения постоянного тока, мА | |
Разрешение | 0-24 мA |
Диапазон | 0,001 мA |
Точность (% от показаний прибора + отсчеты) |
0,010% + 2 мкА |
Температурный коэффициент | ± (0,002% от показания прибора + 0,002% от диапазона) /°C ( 28 °C) |
Измерение сопротивления | |
Диапазон, Ом | Точность (в % от показаний прибора + отсчеты) |
от 0,00 Ом до 400,00 Ом | 0,015% + 0,05 Ом |
от 400,0 Ом до 4000,0 Ом | 0,015% + 0,5 Ом |
Примечание: точность показаний обеспечивается 4-проводным входом. При измерении показаний в омах с помощью 3-проводных устройств, предполагая, что все три провода подключены соответственно, прибавьте к данным спецификации 0,05 Ом (0,00 Ом~400,00 Ом), 0,2 Ом (400,0 Ом~4000,0 Ом). | |
Температурный коэффициент | ± (0,002% от показания прибора + 0,002% от диапазона) /°C ( 28 °C) |
Источник сопротивления | ||
Диапазон, Ом | от 1,0 Ом до 400,0 Ом | |
от 1,00 Ом до 400,00 Ом | ||
от 400,0 Ом до 1500,0 Ом | ||
от 1500,0 Ом до 4000,0 Ом | ||
Ток возбуждения измерительного прибора | от 0,1 мА до 0,5 мА | |
от 0,5 мА до 3 мА | ||
от 0,05 мА до 0,8 мА | ||
от 0,05 мА до 0,4 мА | ||
Точность (% от показаний прибора + отсчеты) | 0,015% + 0,1 Ом | |
0,015% + 0,05 Ом | ||
0,015% + 0,5 Ом | ||
0,015% + 0,5 Ом | ||
Разрешение | от 0,00 Ом до 400,00 Ом | 0,01 Ом |
от 400,0 Ом до 4000,0 Ом | 0,1 Ом | |
Температурный коэффициент | ± (0,002% от показания прибора + 0,002% от диапазона) /°C ( 28 °C) Поддерживает импульсные передатчики и ПЛК с импульсным интервалом короче 5 мс. |
Вход и выход термометра сопротивления | ||||||
Тип термометра сопротивления (α) |
Диапазон (°C) | Измерение (°C) | Источник (°C) | |||
1 год | 2 года | Источник тока |
1 год | 2 года | ||
10 Ом Pt(385) |
от -200 до 100 °C |
1,5 °C | 3 °C | 1 мА | 1,5 °C | 3 °C |
от 100 до 800 °C |
1,8°C | 3,6 °C | 1 мА | 1,8°C | 3,6 °C | |
50 Ом Pt(385) |
от -200 до 100 °C |
0,4°C | 0,7 °C | 1 мА | 0,4°C | 0,7 °C |
от 100 до 800 °C |
0,5°C | 0,8 °C | 1 мА | 0,5°C | 0,8 °C | |
100 Ом Pt(385) |
от -200 до 100 °C |
0,2 °C | 0,4°C | 1 мА | 0,2 °C | 0,4°C |
от 100 до 800 °C |
± 0,015% + 0,18 °C |
0,03% +0.36 °C |
± 0,015% + 0,18 °C |
0,03% +0.36 °C |
||
200 Ом Pt(385) |
от -200 до 100 °C |
0,2 °C | 0,4°C | 500 мкА | 0,2 °C | 0,4°C |
от 100 до 630 °C |
± 0,015% + 0,18 °C |
0,03% +0.36 °C |
± 0,015% + 0,18 °C |
0,03% +0.36 °C |
||
500 Ом Pt(385) |
от -200 до 100 °C |
0,3 °C | 0,6°C | 250 мкА | 0,3 °C | 0,6°C |
от 100 до 630 °C |
± 0,015% +0,28 °C |
0,03% +0,56 °C |
± 0,015% +0,28 °C |
0,03% +0,56 °C |
||
1000 Ом Pt(385) |
от -200 до 100 °C |
0,2 °C | 0,4°C | 250 мкА | 0,2 °C | 0,4°C |
от 100 до 630 °C |
± 0,015% + 0,18 °C |
0,03% +0.36 °C |
± 0,015% + 0,18 °C |
0,03% +0.36 °C |
||
100 Ом Pt(3916) |
от -200 до 100 °C |
0,2 °C | 0,4°C | 1 мА | 0,2 °C | 0,4°C |
от 100 до 630 °C |
± 0,015% + 0,18 °C |
0,03% +0.36 °C |
± 0,015% + 0,18 °C |
0,03% +0.36 °C |
||
100 Ом Pt(3926) |
от -200 до 100 °C |
0,2 °C | 0,4°C | 1 мА | 0,2 °C | 0,4°C |
от 100 до 630 °C |
± 0,015 % + 0,18 °C |
0,03% +0.36 °C |
± 0,015% + 0,18 °C |
0,03% +0.36 °C |
||
10 Ом Cu(427) |
от -100 до 260 °C |
1,5 °C | 3 °C | 1 мА | 1,5 °C | 3 °C |
120 Ом Ni(672) |
от -80 до 260 °C |
0,15°C | 0,3 °C | 1 мА | 0,15°C | 0,3 °C |
50 Ом Cu(427) |
от -180 до 200 °C |
0,4°C | 0,7 °C | 1 мА | 0,4°C | 0,7 °C |
100 Ом Cu(427) |
от -180 до 200 °C |
0,2 °C | 0,4°C | 1 мА | 0,2 °C | 0,4°C |
YSI400 | от 15 до 50 °C |
0,2 °C | 0,4°C | 250 мкА | 0,2 °C | 0,4°C |
1. Погрешность датчика не включена. 2. Разрешение: 0,1 °C. 3. Точность показаний обеспечивается 4-проводным входом. Для измерений с помощью трехпроводных термометров сопротивления, при условии, что все три провода термометра сопротивления подключены соответственно, добавьте 1,0 °C (Pt10 и Cu10), 0,6 °C (Pt50 и Cu50), 0,4 °C (другие типы термометров сопротивления) к показаниям. 4. Погрешность источника в режиме источника основана на значениях 0,5 мА~3 мА (1,00 Ом~400,00 Ом), 0,05 мА~0,8 мА (400,0 Ом~1500,0 Ом), 0,05 мА~0,4 мА (1500,0 Ом ~4000,0 Ом), ток возбуждения (0,25 мА для диапазона Pt1000). 5. Температурный коэффициент: ±0,05 °C /°C для измерений, ± 0,05 °C /°C (28 °C) для источника. 6. Поддерживает импульсные измерительные преобразователи и ПЛК с импульсным интервалом короче 5 мс. |
В комплект входят:
• магнитное подвесное устройство
• батареи
• руководство по эксплуатации
• сертификат калибровки
• измерительные провода
• сумки и чехлы
• дополнительный платиновый терморезистор (PRT), 305 мм x 6,35 мм (12 x 1/4 дюймов), от –200 °C до 420 °C
• дополнительный платиновый терморезистор (PRT), 152 мм x 4,7 мм (6 x 3/16 дюймов), от –200 °C до 300 °C
• дополнительный платиновый терморезистор (PRT), 229 мм x 4,7 мм (9 x 3/16 дюймов), от –200 °C до 300 °C.
