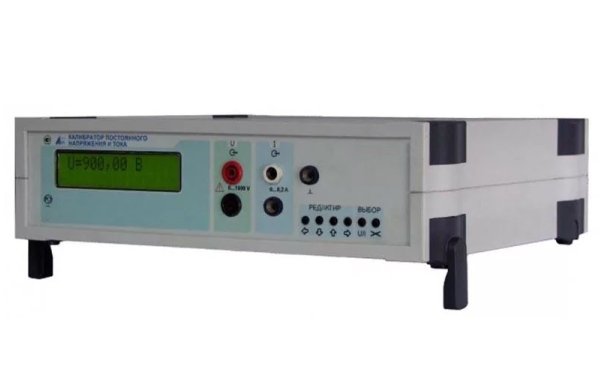

Калибратор напряжения постоянного тока Н4-19
Калибратор напряжения постоянного тока Н4-19 обеспечивает воспроизведение напряжения и силы постоянного тока в широком диапазоне.
НАЗНАЧЕНИЕ
Предназначен для калибровки (поверки) электроизмерительных приборов, в том числе на месте их установки за счет мобильности прибора и малого времени установки рабочего режима.
ОБЕСПЕЧИВАЕТ
воспроизведение постоянного напряжения до 1000В;
воспроизведение силы постоянного тока до 200mА;
отображения значения выходного параметра и единицы измерения, состояния прибора (значения включенных режимов);
автоматическое отключение выходного напряжения при превышении предельной мощности или тока в нагрузке.
Технические характеристики | |||||
Предел Uп | Диапазон воспроизводимых напряжений | Шаг установки выходного напряжения | Предел допускаемой отно-сительной погрешности, ± | Максимальный ток нагрузки при нормируемом значении погрешности | Уровень пульсаций (СКЗ) в полосе частот до 5 кГц не более |
1 В | 0-99999 мкВ | 10 мкВ | 0.05 % от Ux + 20 мкВ | Ограничен Rвых =0,07 Ом | 0,2 мВ |
10 В | 1-9,9999 В | 100 мкВ | 0.05 % от Ux + 0.2 мВ | 50 мА | 0,5 мВ |
100 В | 10-99,999 В | 1 мВ | 0.05 % от Ux + 2 мВ | 50 мА | 1 мВ |
1000 В | 100-999,99 В | 10 мВ | 0.05 % от Ux + 20 мВ | 5 мА | 5 мВ |
Примечание. Ux – измеренное значение напряжения
• Предел Iп 200 мА
• Диапазон воспроизводимых значений силы тока 0-19999 мкА
• Шаг установки силы тока 10 мкА
• Предел допускаемой относительной погрешности, ± 0.06 % от Ix + 20мкA
• Максимальное напряжение на нагрузке 3,8 В
• Средняя наработка на отказ прибора не менее 20000 часов.
• Гамма-процентный ресурс прибора при γ=80 % 20000 часов.
• Средний срок службы прибора не менее 15 лет.
• Потребляемая мощность от сети напряжения (220±22) В, частоты (50±1) Гц не более 60 ВА.
• Габаритные размеры прибора 300х255х95 мм.
• Масса прибора не более 3,5 кг.
• Рабочие условия эксплуатации:
температура окружающего воздуха ..............… от 10 до 35 °С;
относительная влажность .............................…. до 80 % при температуре 25 °С;
напряжение питающей сети ..........................… (220 ±22) В частотой (50 ±2) Гц.
• Масса прибора не более 3.5 кг.
• Габаритные размеры прибора 307 х 86 х 257 мм.
