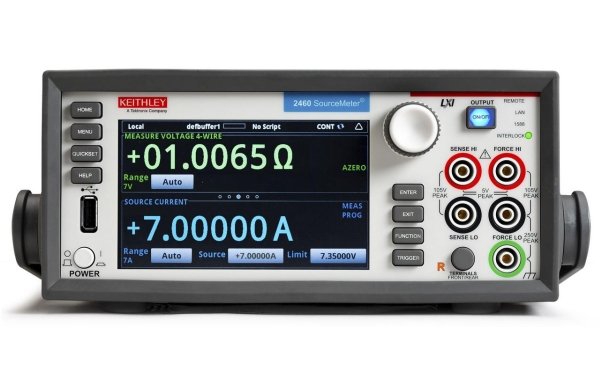

Калибратор-мультиметр Keithley 2460

Артикул: 1-337960

Программируемый источник тока и напряжения со встроенным прецизионным мультиметром 6 1/2 разрядов. Построение ВАХ с отображением на экране (характериограф). Входной импеданс >10 ГОм. Диапазоны источника/измерения напряжения 200 мВ...100 В; тока 1 мкА...7 А. Разрешение источника/измерения напряжения 5 мкВ/100 нВ; тока 50 пА/1 пА..Базовая точность источника/измерения напряжения: 0,015%/ 0,012%; тока: 0,02%/0,02%. Измерение сопротивления до 20 МОм (разр.1 мкОм, 0,04%). Память - 250000 измерений. Интерфейс: GPIB, USB, LXI, цифровой I/O, TCP-Link. Дисплей: сенсорный, цветной TFT. Габариты 88 х 213 х 397 мм. Вес 4.35 кг.

Программируемый источник тока и напряжения со встроенным прецизионным мультиметром 6 1/2 разрядов. Построение ВАХ с отображением на экране (характериограф). Входной импеданс >10 ГОм. Диапазоны источника/измерения напряжения 200 мВ...100 В; тока 1 мкА...7 А. Разрешение источника/измерения напряжения 5 мкВ/100 нВ; тока 50 пА/1 пА..Базовая точность источника/измерения напряжения: 0,015%/ 0,012%; тока: 0,02%/0,02%. Измерение сопротивления до 20 МОм (разр.1 мкОм, 0,04%). Память - 250000 измерений. Интерфейс: GPIB, USB, LXI, цифровой I/O, TCP-Link. Дисплей: сенсорный, цветной TFT. Габариты 88 х 213 х 397 мм. Вес 4.35 кг.

Дополнительные иллюстрации

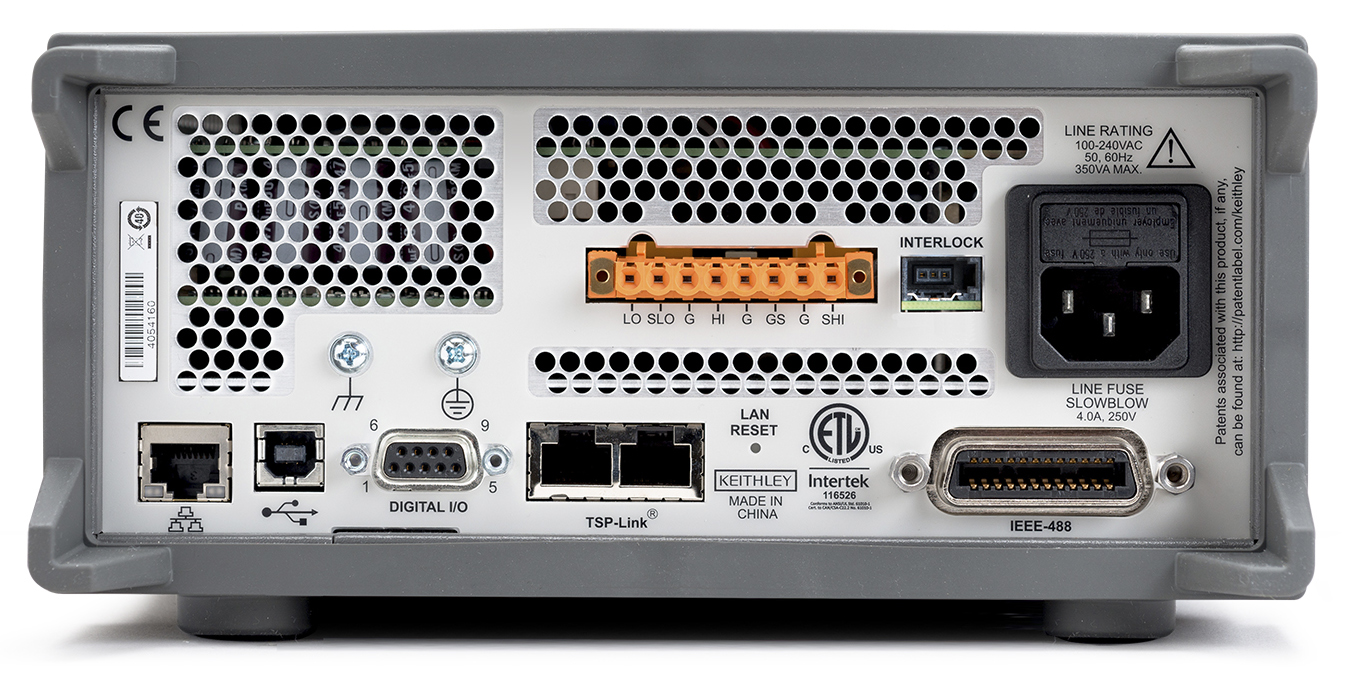

Калибратор-мультиметр (источник-измеритель) 2460 - Вид сзади

Вид сзади
