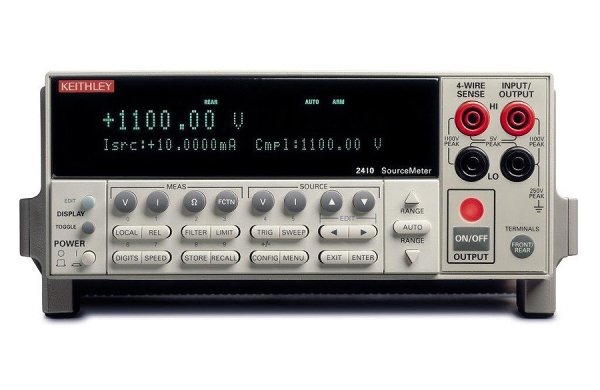

Источники/измерители Keithley SourceMeter 2410 представляют собой одноканальные комбинированные приборы, объединяющие в одном корпусе:
- Высокостабильный малошумящий программируемый источник питания с режимом электронной нагрузки
- Прецизионный 5 ½ - разрядный мультиметр
- Генератор тока (TrueRMS)
- Генератор мощных токовых импульсов (только в моделях 2430)
Особенности:
- Количество каналов - 1
- 4-х квадрантная рабочая область (генерация тока/напряжения или работа в режиме нагрузки)
- Широкий диапазон генерации и измерений: 10 пА…10 А, 1 мкВ…1100 В, 20 Вт…1000 Вт
- Прецизионная точность измерения/установки. Базовая погрешность 0,012% при 5 Ѕ - разрядном разрешении
- Генерация мощного токового импульса до 10,5 А/1000 Вт (модель 2430)
- Возможности развертки генерации/измерения (линейные и логарифмические ступенчатые развертки, пользовательская развертка по списку)
- Возможность сохранения в памяти пользовательского списка для тестирования (до 100 точек)
- Сохранение показаний и установок. Память на 5000 значений при 5 Ѕ - разрядов (2 буфера по 2500 точек) и семь настроек (пять пользовательских настроек, заводская настройка по умолчанию, *RST (установка по умолчанию на 0)
- 6-проводное измерение сопротивления с помощью программируемого источника тока или источника напряжения с V или I зажимом
- Высокая скорость проведения операций. При 4 Ѕ - разрядах до 2030 измерений во внутреннюю память и 1754 измерения в GPIB
- Встроенный компаратор для быстрого проведения тестирования "годен/негоден" (до 12 стадий предельных испытаний)
- Цифровой порт ввода/вывода для обеспечения операций сортировки по контейнерам или состыковки с манипулятором электронных компонентов.
- Одновременные измерения с использованием дистанционного интерфейса.
- Функция проверки контактов (опционально, только для моделей с индексом -С)
- Математические выражения. Пять встроенных, до пяти определяемых пользователем (только шина).
- 3 скорости измерения: высокая, средняя, нормальная
- Калибровка при закрытом кожухе. Прибор может быть прокалиброван либо с лицевой панели, либо посредством дистанционного интерфейса
- Состыковка по схеме запуска с коммутационной аппаратурой Keithley серии 7000
- Программное обеспечение LabTracer 2.0 (Freeware) графическим интерфейсом позволяет подключать и конфигурировать 8 источников/измерителей серий 2600 и 2400
Характеристики источника/измерителя по напряжению
Точность в режиме локального и дистанционного управления
| Диапазон | Программное разрешение |
Точность* | Разрешение измерения | Точность* измерителя ±(% от шкалы + В) | Максимальные значения |
|---|---|---|---|---|---|
| 200.000 мВ |
5 мкВ |
0,02% + 600 мкВ |
1 мкВ | 0,012% + 300 мкВ |
±21 В @ ±1,05 А |
| 2.00000 В |
50 мкВ |
0,02% + 600 мкВ |
10 мкВ | 0,012% + 300 мкВ | |
| 20.0000 В |
500 мкВ |
0,02% + 2,4 мВ | 100 мкВ | 0,015% + 1 мВ | |
| 1000.00 В |
50 мВ |
0,02% + 100 мВ | 10 мВ | 0,015% + 50 мВ |
* Точность источника и измерителя указана за 1 год и при температуре 23°C ±5°C
Характеристики источника/измерителя по току
Точность в режиме локального и дистанционного управления
| Диапазон | Программное разрешение |
Точность* | Разрешение измерения | Точность* измерителя ±(% от шкалы + А) | Максимальные значения |
|---|---|---|---|---|---|
| 1.00000 мкА |
50 пА |
0,035% + 600 пА |
10 пА | 0,029% + 300 пА |
±1,05 А @ ±21 В |
| 10.0000 мкА |
500 пА |
0,033% + 2 нА |
100 пА | 0,027% + 700 пА | |
| 100.000 мкА |
5 нА |
0,031% + 20 нА | 1 нА | 0,025% + 6 нА | |
| 1.00000 мА |
50 нА |
0,034% + 200 нА | 10 нА | 0,027% + 60 нА | |
| 10.0000 мА | 500 нА |
0,045% + 4 мкА |
100 нА |
0,035% + 600 пА |
|
| 100.000 мА |
5 мкА |
0,066% + 20 мкА |
1 мкА |
0,055% + 6 мкА |
|
| 1.00000 А | 50 мкА |
0,27% + 900 мкА |
10 мкА |
0,22% + 570 мкА |
* Точность источника и измерителя указана за 1 год и при температуре 23°C ±5°C
Измерение сопротивления
Локальные и дистанционные датчики
| Диапазон | Стандартное разрешение |
Тестовый | Номинальная точность ±(% от шкалы + Ом) |
|---|---|---|---|
| меньше 0.200 Ом |
--- |
--- |
Iacc ист + Vacc изм |
| 2.00000 Ом |
10 мкОм |
--- |
Iacc ист + Vacc изм |
| 20.0000 Ом |
100 мкОм |
100 мА | 0,11% + 0,006 Ом |
| 200.000 Ом |
1 мОм |
10 мА | 0,09% + 0,1 Ом |
| 2.00000 кОм | 10 мОм |
1 мА |
0,08% + 0,6 Ом |
| 20.0000 кОм |
100 мОм |
100 мкА |
0,07% + 6 Ом |
| 200.000 кОм | 1 Ом |
10 мкА |
0,07% + 60 Ом |
| 2.00000 МОм | 10 Ом | 1 мкА | 0,12% + 600 Ом |
| 20.0000 МОм | 100 Ом | 1 мкА | 0,12% + 2,4 кОм |
| 200.000 МОм | 1 кОм | 100 нА | 0,66% + 24 кОм |
| > 200.000 МОм | --- | --- | Iacc ист + Vacc изм |
* Точность источника и измерителя указана за 1 год и при температуре 23°C ±5°C
Общие характеристики
- Входной импеданс >10 ГОм
- Интерфейсы: GPIB (IEEE-488), RS-232, TSP-link, цифровой интерфейс ввода/вывода
- Напряжение питания: 100В-240В; 50/60Гц
- Максимальная потребляемая мощность: 210 Вт
- Размеры: 89х213х370 мм
- Вес: 3,21 кг
Доступное программное обеспечение
- LabVIEW драйвер (скачивается с сайта)
- LabTracer ПО (скачивается с сайта)
- TestPoint драйвер (скачивается с сайта)
Стандартная комплектация
- Прибор
- Измерительные провода
Дополнительная комплектация
- 1754 - универсальный комплект проводов с наконечниками (10 предметов)
- 5804 - комплект пробников Кельвина с наконечниками
- 5805 - комплект подпружиненных пробников Кельвина, 0.9м
- 5806 - комплект пробников Кельвина с зажимами-крокодилами
- 8607 - комплект из 2-х кабелей длиной 1м, 1000 В, разъем типа "банан"
- CA-18-1 - комплект экранированных кабелей длиной 1,2м, 2 разъема типа "банан"
- 7001 - система коммутации, 2 слота
- 7002 - система коммутации, 10 слотов
- 7019 - модуль коммутации для 6-ти проводного измерения сопротивления
- 7053 - модуль коммутации для больших токов
- 7007-1 - экранированный GPIB кабель, 1м
- 7007-2 - экранированный GPIB кабель, 2м
- 8501-1 - кабель Trigger-Link, 1м
- 8501-2 - кабель Trigger-Link, 2м
- 8502 - адаптер Trigger-Link на BNC
- 8503 - кабель Trigger-Link 1 м, DIN - двойной BNC
- 8505 - адаптер Trigger-Link Y-DIN "папа" на 2 "мама"
- 2499-DIGIO - расширительный модуль цифрового ввода/вывода
- 4288-1 - комплект для монтажа в стойку одного прибора
- 4288-2 - комплект для монтажа в стойку двух приборов
- KPCI-488LPA - контроллер интерфейса IEE-488 для шины PCI
- KPXI-488 - интерфейсный модуль IEE-488 для шины PCI
- KUSB-488A - адаптер интерфейса USB в IEE-488 (GPIB)
