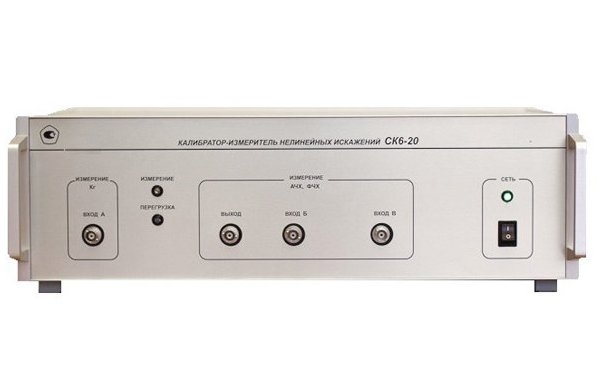

Калибратор-измеритель нелинейных искажений СК6-20

Калибратор-измеритель нелинейных искажений СК6-20

Калибратор-измеритель нелинейных искажений СК6-20
Предназначен для автоматических измерений и воспроизведения коэффициентов гармоник исследуемого гармонического сигнала, измерений частоты и амплитуды первой гармоники, индикации отношения уровней и фазовых сдвигов высших гармоник относительно первой, а также индикации коэффициента передачи и фазового сдвига четырехполюсников.
Устойчивость к климатическим и механическим воздействиям: группа 1.1 УХЛ ГОСТ РВ 20.39.304.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ИЗМЕРЕНИЕ КОЭФФИЦИЕНТА ГАРМОНИК (Кг)
• Диапазон частот первой гармоники в режиме измерений Кг, кГц 0,01 … 200
• Диапазон измеряемых значений Кг, % 0,001 … 100
• Пределы допускаемой абсолютной погрешности измерения Кг, % от 0,005 до 4 %
• Режим индикации уровня и фазовых сдвигов гармоник, а также коэффициента передачи и фазового сдвига четырехполюсников:
диапазон индицируемого уровня гармонических составляющих и коэффициента передачи четырехполюсников, дБ
с разрешающей способностью, дБ минус 110 … 0 0,01
диапазон индицируемого фазового сдвига
с разрешающей способностью от 0° до 360° 0,1°

ИЗМЕРЕНИЕ ЧАСТОТЫ И АМПЛИТУДЫ ПЕРВОЙ ГАРМОНИКИ
• Диапазон частот, кГц 0,01 … 200,00
• Диапазон измеряемой амплитуды первой гармоники, В 0,01 … 2,00
• Пределы допускаемой относительной погрешности измерения частоты первой гармоники, % ± 0,006
• Пределы допускаемой относительной погрешности измерения амплитуды первой гармоники:
в диапазоне от 10 мВ до 1 В, % ± 1,8
в диапазоне от 1 до 2 В, % ± 0,6

ВОСПРОИЗВЕДЕНИЕ КОЭФФИЦИЕНТА ГАРМОНИК (с использованием внешнего генератора 33220А)

• Диапазон частот первой гармоники в режиме воспроизведения Кг, кГц 0,010 … 200
• Диапазон воспроизводимых значений Кг, % с минимальным шагом, % 0,01 … 100 0,01
• Пределы допускаемой абсолютной погрешности воспроизведения Кг в частотном и динамическом диапазонах - как у измерителя СК6-20
• Питание от сети переменного тока 220 В:
• потребляемая мощность СК6-20 60
• Габаритные размеры, мм, не более 380 ×160 × 450
• Масса, кг, не более 7
