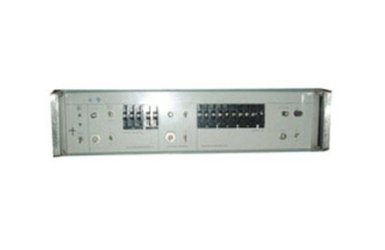

Калибратор импульсный И1-8
Калибртор временных сдвигов И1-8 предназначен для задания временной координаты и работы в составе измерителей временных интервалов осциллографического типа. Минимальная дискретность установки временного сдвига - 0,1н.с.
Особенности калибратора временных сдвигов И1-8:
Вид запуска: внешний , внутренний
Программное и ручное управление
| Общие параметры | |
| Т | (0¸1,0) с d: ±(5×10 -7t сдв+0,5×10 9) нс. |
| Fповт | 1 Гц¸100 кГц. Rвх : 50 Ом. |
| Вид запуска | внешний, внутренний. |
| Задержка между внешним запускающим и опорным импульсами | 350 нс. class=font14> |
| Параметры запускающего импульса:Fповт | до 10 кГц. |
| Полярность | положительная и отрицательная. tимп : ³20 нс. |
| Крутизна фронта | ³0,26 В/нс. U: (0,8¸10) В. R вх: 50 Ом. class=font14> |
| Параметры выходных опорного и запускающего импульсов | Полярность: положительная и отрицательная. t имп: (50¸200) нс. tфр : 4 нс.U: (2¸10) В - плавно - регулируемая. |
| Габариты | 490х135х492 мм. |
| Масса | 18 кг |
