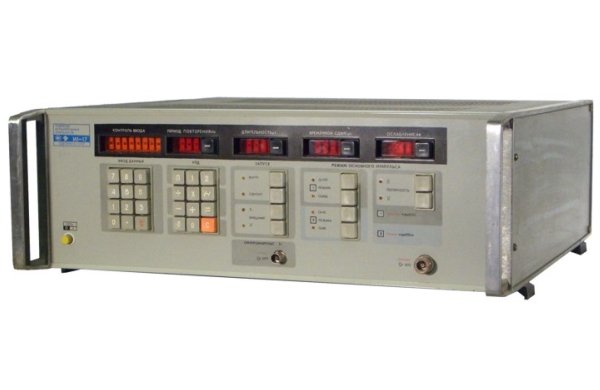

Калибратор импульсный И1-17
Калибратор импульсный И1-17 предназначен для работы в составе АИС или в качестве автономного прибора для проверки ПХ У-трактов осциллографов 1-го класса точности по ГОСТ 22737-77 в полосе частот 1 - 10 МГц. Прибор позволяет измерять следующие параметры ПХ: время нарастания, время установления, выброс на вершине, неравномерность и наклон вершины.
Режимы работы:
Режим I - одинарная последовательность импульсов положительной и отрицательной полярности со скважностью не менее 100
Режим II - одинарная последовательность импульсов положительной и отрицательной полярности со скважностью не менее 10
Особенности калибратора импульсного И1-17:
Применяется в составе АИС контроля метрологических характеристик осциллографов, а также для измерения параметров ПХ линейных четырехполюсников (видеоусилителей, аттенюаторов и т. д.) с полосой частот 0-10 МГц
В генераторе предусмотрены режимы ручного и внешнего программного управления параметрами через КОП
В составе прибора использован микропрограммируемый процессор.
Технические характеристики | ||
Режим I | Режим II | |
Длительность фронта, не более | 8,5 | 100 |
Длительность импульсов | 0.1-999.9 | 1-9999 |
Погрешность установки длительности, мкс | ±(0,01t+0,01) | ± (0,03t+0,1) |
Максимальная амплитуда (Rн=50 Ом), В | 35 | 5 |
Неравномерность вершины импульса, не более, % | 0,75 | 0,5 |
Временной сдвиг (задержка), мкс | 0,01-99, 99 | 0,1-99 |
Период повторения, мс | 0,01-99 99 | 0,01-99 99 |
Погрешность установки амплитуды, % | +-3 | +-3 |
Погрешность установки периода, % | +-1 | +-1 |
Общие параметры | |
Мощность | 120 В*А. |
Габариты | 480х160х475 мм |
Масса | 19 кг |
