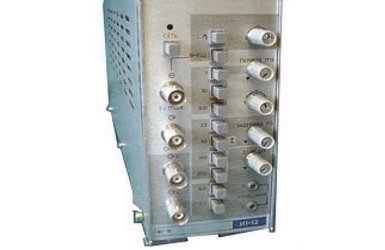

Калибратор импульсный И1-12

Артикул: 1-16455

• Полярность при использовании формирователем Положительная Ф-00, Ф-01, Ф-03, Ф-04
Отрицательная Ф-02
• Длительность фронта перепада напряжения ≤50 пс (Ф-00, Ф-01, Ф-02); 100±20пс (Ф-03) ≤70 пс (Ф-04)
• Выброс на вершине <5% (до Зtф)
• Неравномерность вершины ≤2%
• Максимальная амплитуда на внешней согласованной нагрузке 50 Ом ≥0,2 В (Ф-00, Ф-03, Ф-04), ≥0,4 В (Ф-01, Ф-02)
• Погрешность установки длительности 0,2 t (0,2-5 мкс), 3 нс (0,01-0,2 мкс)
• Период повторения 0,01 -10 мс
• Погрешность установки периода повторения 0,1 Т
• Фиксированные значения временного сдвига между основным импульсом и синхроимпульсом 25, 50, 100, 200 нс
• Паразитная модуляция временного сдвига • Коэффициент отражения от выхода согласованных формирователей (Ф-00, Ф-03, Ф-04) 0,15




Калибратор импульсный И1-12

Калибратор импульсный И1-12 предназначен для метрологическом поверки стробоскопических осциллографов. Кроме того, может использоваться в качестве источника сигналов при исследовании качества согласования в коаксиальных трактах методом временной рефлектометрии. Собственно прибор имеет одноблочную конструкцию, в комплект генератора входят пять выходных формирователей импульсов, делитель напряжения, линия коаксиальная и кабель соединительный высокочастотный. Длительность импульсов 0,01-5 мкс.

Общие параметры
Полярность при использовании формирователем Положительная Ф-00, Ф-01, Ф-03, Ф-04
Отрицательная Ф-02
Длительность фронта перепада напряжения ≤50 пс (Ф-00, Ф-01, Ф-02); 100±20пс (Ф-03)
≤70 пс (Ф-04)
Выброс на вершине <5% (до Зtф) Выброс на вершине <5% (до Зtф)
Неравномерность вершины ≤2% Неравномерность вершины ≤2%
Максимальная амплитуда на внешней согласованной нагрузке 50 Ом ≥0,2 В (Ф-00, Ф-03, Ф-04)
≥0,4 В (Ф-01, Ф-02)
Погрешность установки длительности 0,2 t (0,2-5 мкс)
3 нс (0,01-0,2 мкс)
Период повторения 0,01 -10 мс
Погрешность установки периода повторения 0,1 Т
Фиксированные значения временного сдвига между основным импульсом и синхроимпульсом 25, 50, 100, 200 нс
Паразитная модуляция временного сдвига
Коэффициент отражения от выхода согласованных формирователей (Ф-00, Ф-03, Ф-04) 0,15
Потребляемая мощность 25 В*А
Габаритные размеры 80х153х360 мм
Масса 3,5 кг
