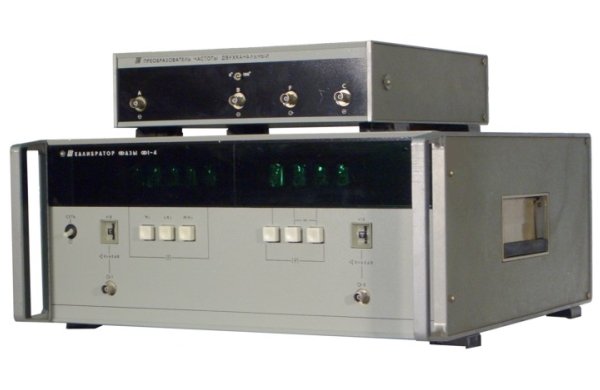

Калибратор фаз Ф1-4
Ф1-4 обеспечивает воспроизведение прецизионных приращений разности фаз между двумя синхронными гармоническими напряжениями и применяется для поверки измерителей разности фаз, а также для настройки и исследований различных радиоэлектронных устройств, использующих фазовые принципы обработки информации.Принцип действия прибора состоит в том, что любому значению начальной фазы входного сигнала делителя частоты, имеющего коэффициент деления N, соответствует N возможных значений начальной фазы его выходного сигнала с дискретностью через 2n/N. Воспроизведение требуемых приращений разности фаз осуществляется в приборе посредством управления начальными кодовыми состояниями многоразрядных быстродействующих пересчетных схем. Синтез выходных гармонических сигналов осуществляется цифровым способом с помощью ЦАП путем ступенчатой аппроксимации с равномерным квантованием по времени и последующей фильтрацией фильтрами нижних частот. В состав прибора входят блок управления, узел индикации, формирователь тактовых импульсов, формирователи кода и два идентичных канала – опорный и установочный, каждый из которых состоит из пересчетной схемы, ЦАП, блока фильтров нижних частот с выходным усилителем, аттенюатора.
малые нелинейные искажения выходных напряжений
возможность работы от внешнего генератора опорных частот
Основные данные Ф1-4
• Диапазон частот 5Гц – 10МГЦ
• Диапазон воспроизведения приращений разности фаз 0±360°
• Дискретность воспроизведения приращений разности фаз: 10° (5Гц-2МГц), 30°(2-10МГц)
• Диапазон выходных напряжений (при Rвых=50 Ом) 1мВ-1В (дискретно через 10дБ)
• Коэффициент гармоник, %: 1 (20Гц-1МГц), 2,5 (1-10МГц)
• Пределы допускаемой основной погрешности воспроизведения разности фаз: ±0,03° (20Гц-10кГц), ±0,05° (10кГц-1МГц), ±0,1° (1-10МГц и 5-20Гц)
• Программное управление частотой, фазой и уровнем выходных сигналов в коде 8-4-2-1
• Работа от внешнего опорного генератора в полном рабочем диапазоне частот
• Потребляемая мощность 150ВА
• Габариты 480х200х475мм
• Масса 20кг
