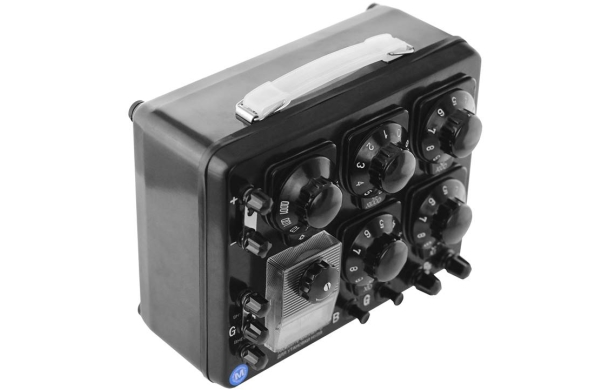

Измерительный мост постоянного тока МЕГЕОН 05500

Артикул: 1-383301

  • Измерения электрического сопротивления постоянному току по схеме одинарного моста
  • Определение места повреждения кабеля посредством петли Варлея
  • Определение места повреждения кабеля посредством петли Муррея
  • Использование моста, как магазина сопротивлений.

МЕГЕОН 05500 – измерительный мост постоянного тока. Прибор имеет широкие функциональные возможности: измерение электрического сопротивления по постоянному току по мостовой схеме, определение места повреждения (по схеме Варлея и Муррея) и измерение асимметрии проводов. Прибор лёгок в эксплуатации, точен, надёжен. Современная конструкция переключателей позволяет получить очень низкое нулевое сопротивление, а применение современных резисторов – высокую точность. Наличие встроенного источника питания позволяет применять изделие в "полевых" условиях.

Особенности:

  • Измерения электрического сопротивления постоянному току по схеме одинарного моста
  • Определение места повреждения кабеля посредством петли Варлея
  • Определение места повреждения кабеля посредством петли Муррея
  • Использование моста, как магазина сопротивлений.

Характеристики

Наименование характеристики

Значение

Пределы допускаемой основной погрешности декад магазина сопротивлений сравнительного плеча:

Декада х1

Декада х10

Декада х100

Декада х1000

±2%

±1%

±0,1%

±0,1%

Среднее значение начального сопротивления магазина, Ом

0,02

Вариация начального сопротивления магазина сопротивлений сравнительного плеча, не более

0,003 Ом

Пределы допускаемой дополнительной по- грешности магазина сопротивлений сравнительного плеча в рабочем диапазоне температур

не более основного % погрешности для каждой декады

Минимальное значение сопротивления плеч отношений

1 Ом

Электрическое сопротивление изоляции, не менее

107 Ом

Электрическая прочность изоляции (переменный ток)

0,5 кВ

Время установления показаний гальванометра

менее 4 с

Напряжение питания постоянного тока в зависимости от диапазона измерений

4,5 В … 15 В

Встроенный источник питания

3 батареи 1,5В тип LR14/C

Нормальные условия применения:

температура окружающего воздуха

относительная влажность воздуха

20°С ±1,5°С

40% ... 60%

Рабочие условия применения:

температура окружающего воздуха

относительная влажность воздуха

10°С ... 35°С

25% ... 75%

Средняя наработка на отказ

16000 ч

Средний срок службы, не менее

10 лет

Габаритные размеры (ШхДхВ)

225х175х120 мм

Масса, не более

2150 г

Комплект поставки:

1. Мост измерительный МЕГЕОН 05500 – 1шт.

2. Руководство по эксплуатации – 1экз.

3. Гарантийный талон – 1экз.
