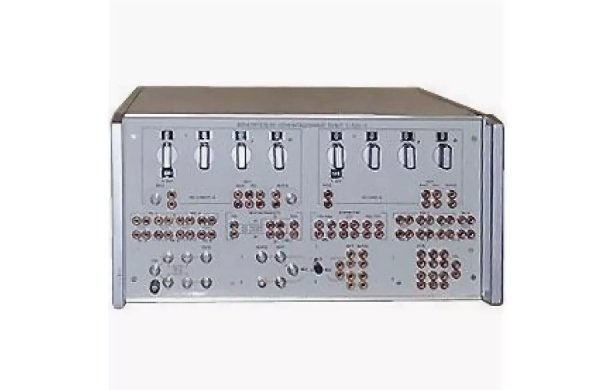

Измерительно-коммутационный пульт П-326-4
Прибор П-326-4 предназначен для измерения каналов и трактов систем связи с частотным разделением при их настройке, эксплуатации и ремонте в диапазоне частот 0,2...2100 кГц и может эксплуатироваться в полевых условиях при температуре от -10°С до +50°С, а так же при относительной влажности 95...98% при 35°С.
Прибор сохраняет свои параметры после воздействия температур от -50°С до +60°С.
Прибор совместно с измерительным генератором П-326-1 и универсальным измерителем уровня П-326-2 обеспечивает:
• измерение рабочего затухания;
• измерение переходного затухания;
• измерение рабочего усиления;
• измерение затухания несогласованности;
• измерение затухания асимметрии.
Основные технические характеристики:
Диапазон частот, кГц 0,2...2100
Входное сопротивление, Ом
• симметричного входа 150; 600
• несимметричного входа 75
Основная погрешность измерения АЧХ, дБ не более +(0,2А+0,2), где А - относительная амплитуда в измер. точке
Неравномерность собственной АЧХ, дБ не более +0,2
Разрешающая способность по шкале позволяет измерять неравномерности от 0,1 до 20 дБ
Мощность, потребляемая прибором от сети переменного тока 220 В., ВА не более 110
Масса прибора, кг 40
Габаритные размеры, мм не превышают 500 x 480 x 260
