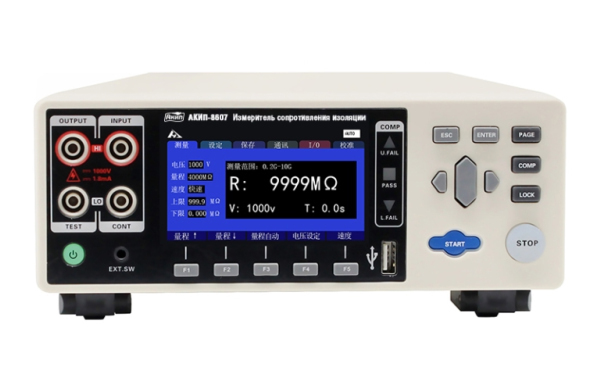

Измеритель сопротивления изоляции АКИП-8607

Артикул: 1-386409

  • Измерение R изоляции: до 9990 МОм;
  • Максимальное разрешение: 1 кОм;
  • Испытательное напряжение (автоматический или ручной режим): от 25 В до 1000 В, с шагом 1 В (в зависимости от предела измерений);
  • Максимальный выходной ток 1,8 мА;
  • Четырех проводная схема подключения;
  • Автоматическая разрядка после завершения теста;
  • Функция обнаружения неисправности контакта и проверки на короткое замыкание (время теста < 50 мс);
  • Скорость измерения: Fast (50 мс)/ Slow (500 мс);
  • Интерфейсы: LAN, RS-232, внешний I/O

Особенности

  • Измерение R изоляции: до 9990 МОм;
  • Максимальное разрешение: 1 кОм;
  • Испытательное напряжение (автоматический или ручной режим): от 25 В до 1000 В, с шагом 1 В (в зависимости от предела измерений);
  • Максимальный выходной ток 1,8 мА;
  • Четырех проводная схема подключения;
  • Автоматическая разрядка после завершения теста;
  • Функция обнаружения неисправности контакта и проверки на короткое замыкание (время теста < 50 мс);
  • Скорость измерения: Fast (50 мс)/ Slow (500 мс);
  • Интерфейсы: LAN, RS-232, внешний I/O;
  • Поддержка стандартных команд управления от внешнего ПК (язык SCPI);
  • Выбор конфигурации цифровых выходов (NPN/ PNP);
  • Выход сортировщика компонентов HANDLER;
  • Цветной ЖК-экран, диагональ 8,89 см.

Технические характеристики

Параметр Значение
Сопротивление изоляции
Испытательное напряжение (Постоянное) 25 В … 100 В @ 1 кОм …400 МОм
100 В … 500 В @ 1 кОм …4000 МОм
500 В … 1000 В @ 1 кОм …9990 МОм
Дискретность установки 1 В
Диапазоны измерений (Разрешение) 1 кОм … 4 МОм (1 кОм)
1,9 МОм … 40 МОм (10 кОм)
19 МОм … 400 МОм (100 кОм)
190 МОм … 9999 МОм (1 МОм)
Тестовый ток до 1,8 мА
Базовая погрешность ±2 % изм. ± 5% ед. мл. разряда/ ±25 % изм. для диапазона ≥4000 МОм
Компарирование
Число выборок 10 групп
Индикация Звуковая, световая
Дисплей
Тип экрана Цветной графический TFT дисплей
Размер диагональ 8,89 см
Дополнительные функции Блокировка клавиатуры (Lock), настройка звуковой сигнализации
Общие данные
Время измерения 0,045 с … 999,9 с
Встроенные часы 24-часовой формат, питание от встроенной литиевая батарея. Срок службы батареи: около 2 лет
Напряжение питания 100В…240 В, 50 / 60 Гц (потребляемая мощность 15 ВА)
Габаритные размеры 325 х 215 х 99 мм
Масса 2 кг

Комплект поставки

Наименование Количество
1 Измеритель сопротивления изоляции АКИП-8607 1
2 Кабель питания 1
3 RS232 кабель 1
4 Соединительные провода 1
