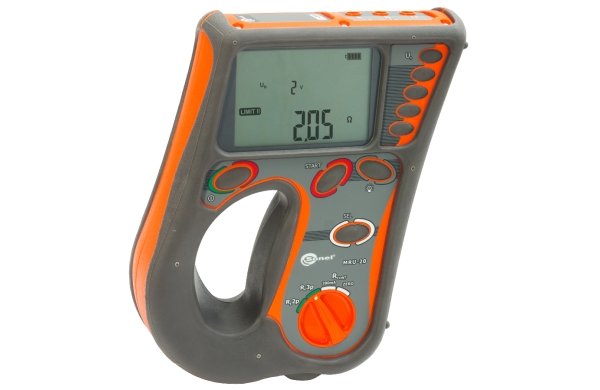

Измеритель параметров заземляющих устройств Sonel MRU-20

Артикул: 1-345118

  • измерение сопротивления проводников присоединения к земле и выравнивания потенциалов (металлосвязь) (2p);
  • измерение сопротивления заземляющих устройств по трёхполюсной схеме (3p);
  • высокая помехоустойчивость;


Основные характеристики:

  • измерение сопротивления проводников присоединения к земле и выравнивания потенциалов (металлосвязь) (2p);
  • измерение сопротивления заземляющих устройств по трёхполюсной схеме (3p);
  • высокая помехоустойчивость;

Назначение и область применения:

MRU-20 предназначен для измерения сопротивления заземляющих устройств классическим 3-х полюсным методом, а также измерения сопротивления проводников присоединения к земле и выравнивания потенциалов (металлосвязь). Благодаря современной конструкции прибор характеризуется хорошими эргономичными показателями и широкими измерительными функциями (в том числе анализ условий, отрицательно влияющих на точность полученных результатов).



Гарантия: 36 месяцев
Номер в Госреестре: 41925-09
Класс защиты: IV 300V согласно PN-EN 61010-1, IP54
Температурный диапазон: -10...+55 °C
Габариты ШxВxГ: 260×190×60 мм
Масса: 1,3 кг

Индекс: WMRUMRU20




Измерение сопротивления RE (2p, 3p)

Диапазон измерения согласно IEC 61557-5: 0,50 Ом...1,99 кОм Un=50 В; 0,68 Ом...1,99 кОм для Un=25 В
ДиапазонРазрешениеОсновная погрешность
0,00...9,99 Ом 0,01 Ом ±(2% и.в. + 3 е.м.р.)
10,0...99,9 0,1
100...999 1
1,00...1,99 Ом 0,01 кОм
— дополнительную погрешность, связанную с сопротивлением измерительных зондов, можно увидеть на экране измерителя.

Измерение сопротивления зондов RH, RS

ДиапазонРазрешениеОсновная погрешность
000...999 Ом 1 Ом ±(5% (RS + RE + RH) + 3 е.м.р.)
1,00...9,99 кОм 0,01 кОм
10,0...50,0 кОм 0,1 кОм

Измерение напряжения помех (шума)

ДиапазонРазрешениеОсновная погрешность
0...100 В 1 В ±(2% и. в. + 3 е. м. р.)

Измерение сопротивления проводников присоединения к земле и выравнивания потенциалов (металлосвязь) (2p)

Диапазон измерения согласно IEC 61557-4: 0,13...199 Ом
ДиапазонРазрешениеОсновная погрешность
0,00...9,99 Ом 0,01 Ом ± (2% и. в. + 3 е. м. р.)
10,0...99,9 0,1
100...199 1 Ом


Дополнительные технические характеристики
Класс изоляции двойная, согласно PN-EN 61010-1 i IEC 61557
Категория безопасности IV 300V согласно PN-EN 61010-1
Степень защиты корпуса EN 60529 IP54
Максимальное напряжение шума при котором может проводится измерение RE 24В
Максимальное напряжение шума при котором может проводится измерение RCONT 3 В
Измерение максимального напряжения шума 100 В
Частота измерительного тока RE 125 Гц
Измерительное напряжение RE 25 В или 50 В
Измерительный ток RE 20 mA
Максимальное сопротивление измерительных зондов 50 кОм
Измерительный ток RCONT (при UBAT ≥ 9,0 В) 200 mA
Максимальное напряжение RCONT 13 В
Количество измерений RE > 1000 (5 Ом, 2 изм./мин.)
Габаритные размеры 260×190×60 мм
Масса измерителя с элементами питания около 1,3 кг
Рабочая температура -10..+55 °C
Температура хранения -20...+70 °C
Время до самовыключения 5 минут






Стандартная комплектация:

 КоличествоИндекс
Зажим «Крокодил» изолированный черный K01 1 WAKROBL20K01
Зонд измерительный для забивки в грунт 30 см 2 WASONG30
Зонд острый с разъемом «банан» красный 1 WASONREOGB1
Провод измерительный 1,2 м с разъемами «банан» красный 1 WAPRZ1X2REBB
Провод измерительный 2,2 м с разъемами «банан» черный 1 WAPRZ2X2BLBB
Провод измерительный 15 м на катушке с разъёмами «банан» голубой 1 WAPRZ015BUBBSZ
Провод измерительный 30 м на катушке с разъёмами «банан» красный 1 WAPRZ020REBBSZ
Ремни «Свободные руки» 1 WAPOZSZE1
Элемент питания алкалиновый 1,5V AA LR6 1 #

Дополнительная комплектация:

 Индекс
Зонд измерительный для забивки в грунт 80 см WASONG80
Провод измерительный 25 м на катушке с разъёмами «банан» голубой WAPRZ025BUBBSZ
Провод измерительный 50 м на катушке с разъемами «банан» желтый WAPRZ050YEBBSZ
Футляр для двух зондов 80 см WAFUTL3
