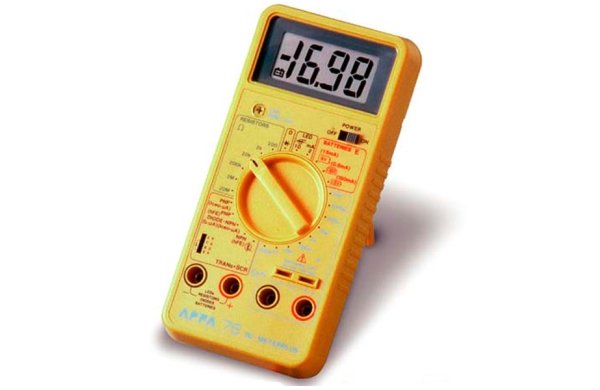

Измеритель параметров RLC портативный АРРА 76

Артикул: 1-19481

RC-метр, сопротивление 0,1 Ом-20 МОм, ёмкость 0,1 пФ-20 мФ, измерение параметров транзисторов, диодов и батарей, масса 550 г

Прибор предназначен для измерения параметров и проверки исправности радиоэлектронных компонентов: резисторов, конденсаторов, биполярных транзисторов, диодов, светодиодов, тиристоров, источников ЭДС и пр.

Особенности:

• Тест-сигнал: 8/80/800 Гц; 1,2 В (автовыбор)
• Погрешность: ± 0,5 %
• Макс. разрешение 0,1 Ом; 0,1 пФ
• Предел измерения 20 МОм; 20 мФ
• Измерение параметров транзисторов, диодов, светодиодов, тиристоров
• Тестирование источников ЭДС типа “Крона” 9 В; АА 1,5 В; “таблетка” 1,55 В
• Гнезда для прямого подключения компонентов
• Ручная установка нуля
• Портативный, батарейное питание (9 В)
• Индикация разряда батареи

Технические характеристики

ТТД нормируются при: (23 ± 5) °С, отн. влажность ≤ 80% АРРА 76
ЕМКОСТЬ Пределы измерений 200 пФ; 2; 20; 200 нФ; 2; 20; 200; 2000 мкФ; 20 мФ
Погрешность ± (0,5 % + 1 ед. счета) на пределе 200 пФ;…200 мкФ
± (1,0 % + 1 ед. счета) на пределе 2000 мкФ
± (1,5 % + 1 ед. счета) на пределе 20 мФ
Макс. разрешение 0,1 пФ
Тестовое напряжение Не более 3,2 В
Установка нуля Ручная (± 20 пФ)
Защита входа Предохранитель 250 В/0,25 А
СОПРОТИВЛЕНИЕ Пределы измерений 200 Ом; 2; 20; 200 кОм; 2; 20 МОм
Погрешность ± (0,5 % + 1 ед. счета) на пределе 200 Ом;…2 МОм
± (2,0 % + 1 ед. счета) на пределе 20 МОм
Макс. разрешение 0,1 Ом
Защита входа 500 В
ТЕСТ ТРАНЗИСТОРОВ Тип транзисторов P-N-P; N-P-N
Диапазон измерений коэф. h21 0…1000
Ток базы 10 мкА
Напряжение К-Э 3 В
Диапазон измерений тока К-Э 10 нА…20 мкА
ТЕСТ ДИОДОВ Индикация Напряжение прямого смещения
Тестовый ток 10 мкА
Тестовое напряжение Не более 3,2 В
ТЕСТ СВЕТОДИОДОВ Индикация Светодиод светится; на дисплее - напряжение прямого смещения
Тестовый ток 2 мА; 10 мА
Тестовое напряжение Не более 3,2 В
ТЕСТ ТИРИСТОРОВ Индикация Годен - негоден
ТЕСТ ИСТОЧНИКОВ
ЭДС
Индикация Напряжение источника ЭДС под нагрузкой
Тип батареи 9 В (тип «Крона»); 1,5 В (тип АА); 1,55 В (тип «таблетка»)
Ток нагрузки 15 мА (9 В); 150 мА (1,5 В); 0,8 мА (1,55 А)
ОБЩИЕ ДАННЫЕ Макс. индицируемое число 1999
Скорость измерения 2,0 изм./с
Автовыключение -
Источник питания 9 В (тип «Крона»)
Срок службы батареи 300 ч
Условия эксплуатации Температура: 0 °С…50 °С; отн. влажность: не более 80 %
Габаритные размеры 84 х 175 х 31 мм
Масса 330 г
Комплект поставки Измерительные провода TL-70 (2), батарея (1), защитный чехол, руководство по эксплуатации
