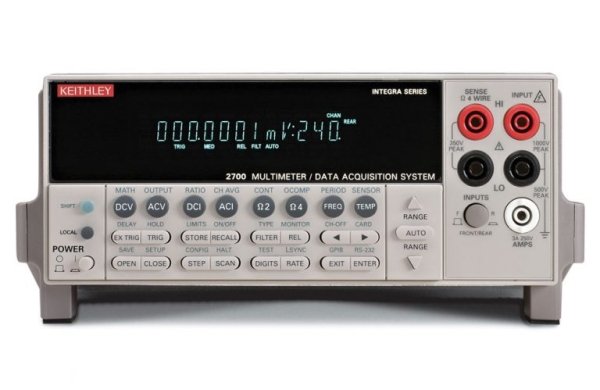

Мультиметр многоканальный Keithley 2700/7700/E купить по низким ценам в интернет-магазине, характеристики, описание

Мультиметр-коммутатор с регистратором данных со встроенным мультиплексором 7700 ( 1х20 + два токовых измерительных канала).

Приборы Keithley серии 2700 (Integra) объъединяют функции цифрового мультиметра, регистратора и коммутатора данных; обладает высокой точностью измерений, высокой разрешающей способностью и чувствительностью, в сочетании с высокой производительностью.

Основные характеристики

Фактическая разрешающая способность - 6½ разряда
22-битный АЦП
Возможность подключения 12 разновидностей встраиваемых коммутационных модулей
Расширяемость до 80 дифференциальных каналов
Высокая скорость измерений и коммутации
Большой выбор измерительных функций
Драйверы LabVIEW, LabWindows/CVI, Visual Basic, C/C++
Многофункциональный дисплей
Программное обеспечение ExcelLINX-1A для регистрации данных

Выбор базового блока Keithley 27хх

Базовый блок	2700	2701	2750
Количество дифференциальных каналов	80	80	200
Количество узлов в коммутационной матрицы	96	96	240
Наилучшее разрешение по сопротивлению	100 мкОм	100 мкОм	1 мкОм
Измерение сопротивления в "сухом" режиме	-	-	•
Количество слотов для модулей расширения	2	2	5
Буферная память	55 000 значений	450 000 значений	110 000 значений
Монтажный размер (19" стойка)	1/2 размера	1/2 размера	полный размер
Интерфейс	GPIB, RS-232	Ethernet, RS-232	GPIB, RS-232
Скорость сканирования (память)	180 каналов/сек	500 каналов/сек	230 каналов/сек
Скорость сканирования (шина)	145 каналов/сек	440 каналов/сек	210 каналов/сек
Макс. частота сканирования канала при внутреннем запуске	2000 опер./сек	2800 опер./сек	2000 опер./сек
Макс. частота сканирования канала при внешнем запуске	375 опер./сек	2000 опер./сек	375 опер./сек

Измерение постоянного напряжения

Диапазон	Разрешение	Входной импеданс	Точность 23°C ±5°C ±(ppm показания + ppm диапазона)
Диапазон	Разрешение	Входной импеданс	24 часа	90 суток	1 год
100.0000 мВ	0,1 мкВ	> 10 ГОм	15 + 30	25 + 35	30 + 35
1.000000 В	1,0 мкВ	> 10 ГОм	15 + 6	25 + 7	30 + 7
10.00000 В	10 мкВ	> 10 ГОм	10 + 4	20 + 5	30 + 5
100.0000 В	100 мкВ	10 МОм +1 %	15 + 6	35 + 9	45 + 9
1000.000 В	10 мВ	10 МОм +1 %	20 + 6	35 + 9	50 + 9

Измерение переменного напряжения

Диапазон	Разрешение	Точность 23°C ±5°C 90 дней ±(% показания + % диапазона)
Диапазон	Разрешение	3...10 Гц	10...20 кГц	20 кГц...50 кГц	50 кГц...100 кГц	100 кГц...300 кГц
100.0000 мВ	0,1 мкВ	0,35 + 0,03	0,05 + 0,03	0,11 + 0,05	0,6 + 0,08	4,0 + 0,5
1.000000 В	1,0 мкВ	0,35 + 0,03	0,05 + 0,03	0,11 + 0,05	0,6 + 0,08	4,0 + 0,5
10.00000 В	10 мкВ	0,35 + 0,03	0,06 + 0,03	0,12 + 0,05	0,6 + 0,08	4,0 + 0,5
100.0000 В	100 мкВ	0,35 + 0,03	0,06 + 0,03	0,12 + 0,05	0,6 + 0,08	4,0 + 0,5
750.000 В	1 мВ	0,35 + 0,03	0,06 + 0,03	0,12 + 0,05	0,6 + 0,08	4,0 + 0,5

Измерение сопротивления (2-х и 4-х проводная схема)

Диапазон	Разрешение	Тестовый ток	Точность 23°C ±5°C ±(ppm показания + ppm диапазона)
Диапазон	Разрешение	Тестовый ток	24 часа	90 суток	1 год
100.0000 Ом	100 мкОм	1 мА	20 + 20	80 + 20	100 + 20
1.000000 кОм	1 мОм	1 мкА	20 + 6	80 + 6	100 + 6
10.00000 кОм	10 мОм	100 мкА	20 + 6	80 + 6	100 + 6
100.0000 кОм	100 мОм	10 мкА	20 + 6	80 + 10	100 + 10
1.000000 МОм	1 Ом	10 мкА	20 + 6	80 + 10	100 + 10
10.00000 МОм	10 Ом	0,7 мкА/10 МОм	150 + 6	200 + 10	400 + 10
100.0000 МОм	100 Ом	0,7 мкА/10 МОм	800 + 30	2000 + 30	2000 + 30

Прозвонка цепи

Диапазон		Разрешение	Тестовый ток	Точность 23°C ±5°C ±(ppm показания + ppm диапазона)
Диапазон		Разрешение	Тестовый ток	24 часа	90 суток	1 год
1.000 кОм		100 мОм	1 мА	40 + 100	100 + 100	100 + 100

Напряжение холостого хода - 12,2 В

Измерение постоянного тока

Диапазон	Разрешение	Испытат. напряжение на нагрузке	Точность 23°C ±5°C ±(ppm показания + ppm диапазона)
Диапазон	Разрешение	Испытат. напряжение на нагрузке	24 часа	90 суток	1 год
20.00000 мА	10 нА	<0,2 В	60 + 30	300 + 80	300 + 80
100.0000 мА	100 нА	<0,1 В	100 + 300	300 + 800	500 + 800
1.000000 А	1 мкА	<0,5 В	200 + 30	500 + 80	500 + 800
3.000000 А	10 мкА	<1,5 В	1000 + 15	1200 + 40	1200 + 40

Измерение переменного тока

Диапазон	Разрешение	Точность 23°C ±5°C 90 дней ±(% показания + % диапазона)
Диапазон	Разрешение	3 Гц...10 Гц	10 Гц...3 кГц	3 кГц...5 кГц
1.000000 А	1,0 мкА	0,30 + 0,04	0,10 + 0,04	0,14 + 0,04
3.00000 А	10 мкА	0,35 + 0,06	0,16 + 0,06	0,18 + 0,06

Измерение термпературы

Термопара	Диапазон	Разрешение	Точность
J - тип	- 200 °С... + 760 °С	0,2 °С	± 1,0 °С
K - тип	- 200 °С... + 1372 °С	0,2 °С	± 1,0 °С
N - тип	- 200 °С... + 1300 °С	0,2 °С	± 1,0 °С
T - тип	- 200 °С... + 400 °С	0,2 °С	± 1,0 °С
E - тип	- 200 °С... + 1000 °С	0,2 °С	± 1,0 °С
R - тип	0 °С... + 1768 °С	0,6 °С	± 1,8 °С
S - тип	0 °С... + 1768 °С	0,6 °С	± 1,8 °С
B - тип	+ 350 °С... + 1820 °С	0,6 °С	± 1,8 °С

Датчик - платиновое сопротивление 100 Ом (Pt-100, D-100, F100, Pt385, Pt3916 и др. типы)
От - 200 °С... + 630 °С с разрешением 0,01 °С

Датчик - термистор (2,2 кОм; 5 кОм; 10 кОм)
От - 80 °С... + 150 °С с разрешением 0,01 °С

Измерение частоты и периода

Измерение частоты: 3 Гц…500 кГц
Измерение периода: 333 нс…2 мкс

Общие характеристики

Интерфейсы: GPIB (IEEE-488), RS-232, Digital I/O
Напряжение питания: 100 В/120 В/220 В/240 В; 46-66 Гц, 360-440Гц
Максимальная потребляемая мощность: 28 ВА
Размеры: 89х238х370 мм
Вес брутто: 6,5 кг

Стандартная комплектация

Драйверы LabVIEW, LabWindows/CVI, Visual Basic, C/C++
Руководство по эксплуатации
Измерительные кабели 1751

Дополнительная комплектация

2750-321А - Запасная крышка для слота
7007-1 - экранированный GPIB кабель, 1м
7007-2 - экранированный GPIB кабель, 2м
7788 - комплект из двух 50-ти штырьковых D-sub соединителей (для модулей 7703 и 7705)
7789 - комплект из 25 ти и 50-ти штырьковых соединителей
7790 - комплект: 50-ти штырьковый разъемы "папа" и "мама" , 25-ти штырьковый IDC разъем "мама" (для ленточного шлейфа)
7797 - плата для расширенной калибровки (для 2750)
7705-MTC-1 - 50-ти штырьковый ("папа"-"мама") D-Sub кабель, 2м
7705-MTC-2 - 25-ти штырьковый ("папа"-"мама") D-Sub кабель, 2м
KPCI-488LPA - контроллер интерфейса IEE-488 для шины PCI
KUSB-488A - адаптер интерфейса USB в IEE-488 (GPIB)

Дополнительные модули

Модули	Кол-во аналог. входов	Конфигурация		Тип разъема	Макс. напряж.	Макс. ток коммутации	Полоса пропускания	Ресурс контактов	Скорость переключ.	Примечание
7700	20	Мультиплексор с КХС	1x20 или два 1х10	Винтовой	300 В	1 А	50 МГц	10⁸	3 мс	Макс.мощность = 125 ВА. Два токовых измерит.канала
7701	32	Мультиплексор	1x32 или два 1х16	D-sub	150 В	1 А	2 МГц	10⁸	3 мс	Макс.мощность = 125 ВА.
7702	40	Мультиплексор	1x40 или два 1х20	Винтовой	300 В	1 А	2 МГц	10⁸	3 мс	Макс.мощность = 125 ВА. Два токовых измерит.канала
7703	32	Мультиплексор	1x32 или два 1х16	D-sub	300 В	0,5 А	2 МГц	10⁸	1 мс	Герконовые реле.
7705	40	Независимые однополюсные реле	-	D-sub	300 В	2 А	10 МГц	10⁸	3 мс	Макс.мощность = 125 ВА.
7706	20	Мультиплексор с КХС	1x20 или два 1х10	Винтовой	300 В	1 А	2 МГц	10⁸	3 мс	Макс.мощность = 125 ВА. Два аналоговых выхода. 16 цифровых выходов.
7707	10	Цифровые входы/выходы/Мультиплексор	1x10 или два 1х5	D-sub	300 В	1 А	2 МГц	10⁸	3 мс	Макс.мощность = 125 ВА. 32 цифровых входа/выхода.
7708	40	Мультиплексор с КХС	1x40 или два 1х20	Винтовой	300 В	1 А	2 МГц	10⁸	3 мс	Макс.мощность = 125 ВА.
7709	48	Матричный коммутатор	6x8	D-sub	300 В	1 А	2 МГц	10⁸	3 мс	Макс.мощность = 125 ВА. Подкл. к внутреннему мультиметру. Соединение модулей до матрицы 6х40
7710	20	Мультиплексор с КХС	1x20 или два 1х10	Съемный, винтовой	60 В	0,1 А	2 МГц	10¹⁰	0,5 мс	Твердотельные реле, 60 В макс. скорость - 500 каналов/сек.
7711	8	Мультиплексор	два 1х4	SMA	60 В	0,5 А	2 ГГц	10⁶	10 мс	Вносимые потери <1,0 дБ@1 ГГц. КСВН<1,2@1ГГц.
7712	8	Мультиплексор	два 1х4	SMA	42 В	0,5 А	3,5 ГГц	10⁶	10 мс	Вносимые потери <1,1 дБ@2,4 ГГц.

КХС - компенсация холодного спая
